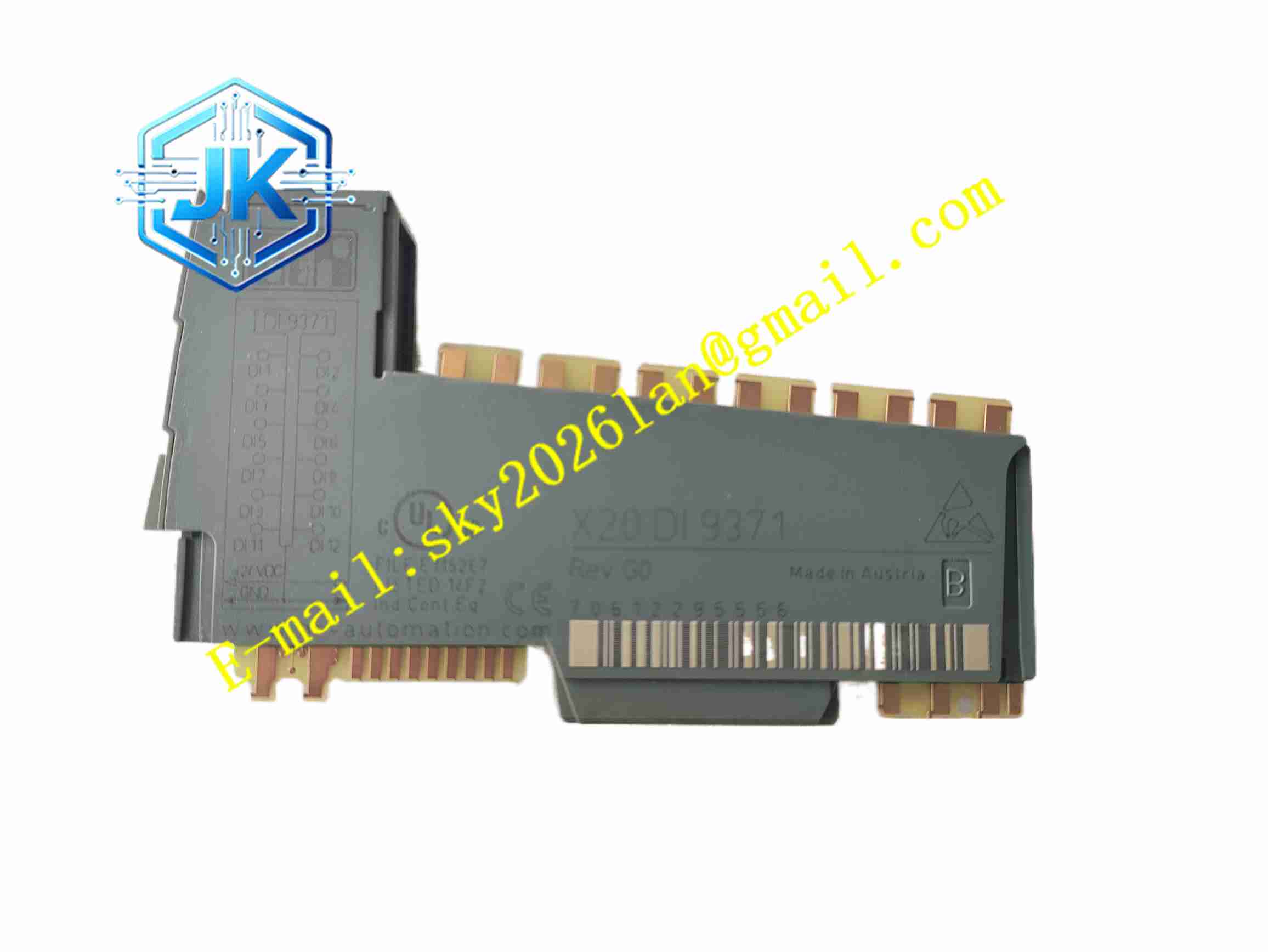

B&R X20DI9371
技术规格： 型号：X20DI9371 通道数量：12 路数字输入 信号类型：Sink 漏型输入，单路单线接线 输入额定电压：DC24V 输入滤波器：软件可配置输入滤波时间 模块间距：12.5mm 防护等级：IP20，DIN 导轨柜内安装 工作温度：-20℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 配套配件：总线模块 X20BM11/X20BM15，端子块 X20TB12 认证：CE、UL
功能特点： 12 路独立数字输入通道，采集 DC24V 开关信号。 软件可配置输入滤波，消除现场触点抖动干扰。 每通道 LED 状态指示灯，直观查看输入信号状态。 模块自动检测总线通讯状态，通讯中断上报告警。 模块化拼接，直接卡接在 X20 总线背板上，扩展灵活。 通道过压、过流保护，外部线路短路保护模块主板。 支持热插拔，在系统停机状态下拆装模块。 实时将 DI 通道状态上传至 X20 CPU。
应用场景： 包装机械，塑料挤出设备，金属加工机床，自动化输送产线，纺织机械，测试工装设备。
性能参数： 输入响应时间由软件滤波参数设定 通道具备浪涌抑制，抵抗现场感性负载产生的反向电动势 总线数据刷新速度快，满足高速机械控制时序要求 模块低功耗，发热量小 满足工业振动冲击标准，适合机械设备控制柜
材质构成： 外壳：阻燃 PA 工程塑料壳体 电路板：FR4 多层 PCB，工业级数字采集芯片 连接器：镀金背板连接器，弹簧式接线端子 指示灯：高亮度 LED 状态灯
结构特征： X20 模块化拼接结构，模块左右自带卡扣，与其他 X20 模块拼接成站。 底部卡扣适配 35mm DIN 导轨安装。 正面 12 通道 LED 指示灯，端子块从模块正面插接。 背部总线连接器，和相邻模块串联 X20 系统总线。 IP20 防护等级，仅控制柜内部使用。
工作原理： DC24V 供电后，模块通过 X20 内部总线与 CPU 建立通讯。现场接近开关、限位开关接入端子块，通道检测 DC24V 电平信号。软件滤波电路滤除触点抖动产生的瞬时杂波，采集到的开关状态信号通过背板总线实时发送至 X20 CPU。每一路通道状态驱动对应 LED 灯点亮。总线故障时模块点亮故障指示灯，上传诊断信息至 CPU。
安装要求： 将 X20BM 总线模块先安装在 DIN 导轨上，X20DI9371 卡扣拼接在总线模块侧方。 安装 X20TB12 端子块，锁紧端子。 传感器线缆接入端子块，信号线单独走线，远离动力电缆。 控制柜保持通风干燥，模块外壳保护接地。
使用注意事项： 必须配套 X20BM 总线模块和 X20TB12 端子块才能使用，不可独立工作。 接线操作断电执行，防止静电损坏模块芯片。 输入通道仅接入 DC24V 开关信号，禁止接入高压交流。 软件滤波参数按照现场触点抖动情况设置。 定期检查端子块接线紧固，防止虚接。
