描述

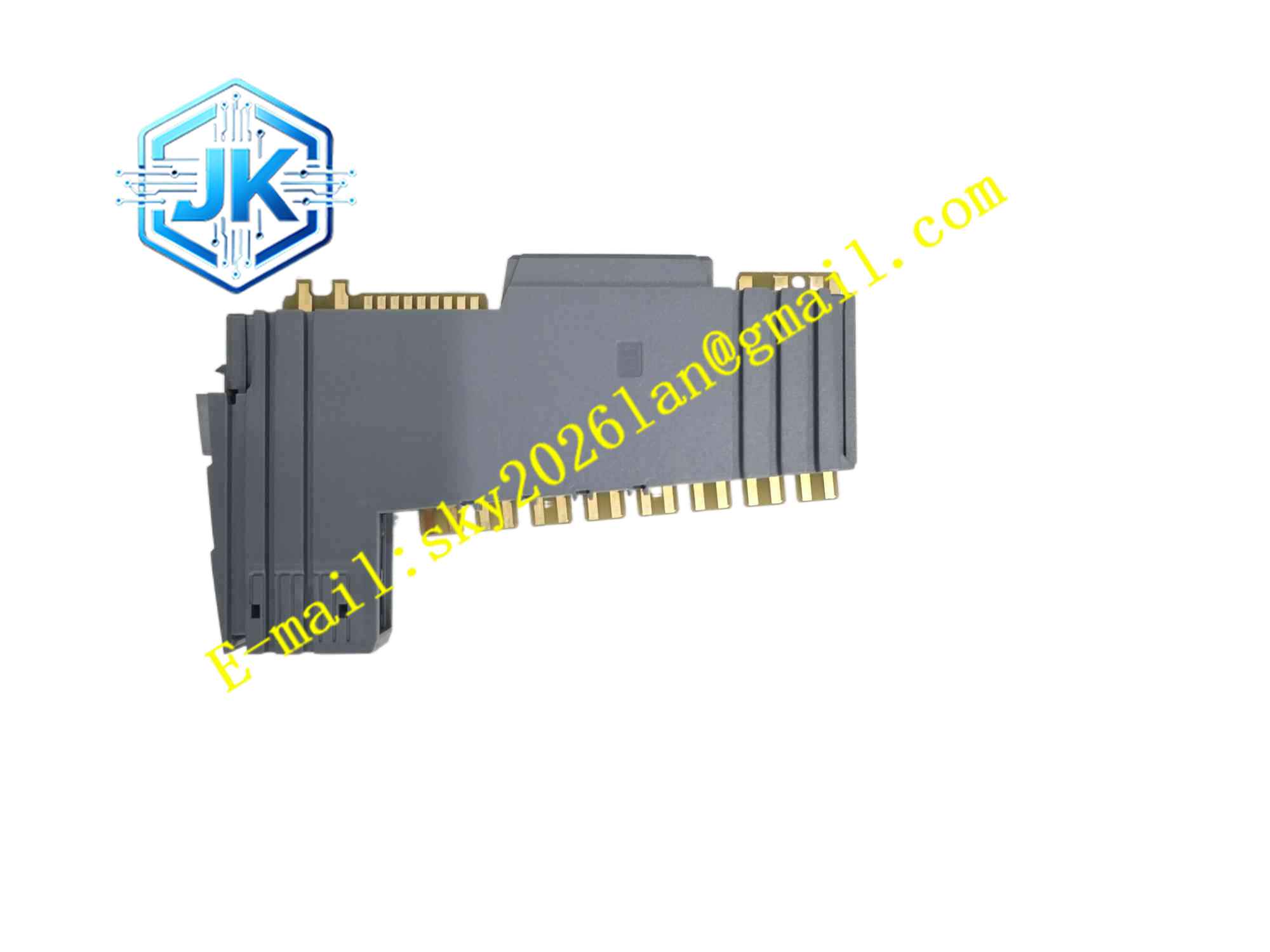

B&R X20DOF322
技术规格： 型号：X20DOF322 通道数量：8 路数字输出 输出类型：DC24V，源型输出 单通道最大输出电流：0.5A 具备通道回路诊断 模块宽度：12.5mm 防护等级：IP20，DIN 导轨柜内安装 工作温度：-20℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 配套配件：X20BM 总线模块，X20TB 端子块 认证：CE、UL
功能特点： 8 路独立 DC24V 数字输出通道，驱动电磁阀、小型继电器。 每通道硬件回路诊断，检测输出断线、短路、负载缺失。 通道独立 LED 指示灯，显示输出状态与故障告警。 通道内置短路限流保护，短路自动切断输出，保护模块。 X20 高速背板总线，接收 CPU 下发输出指令。 模块化拼接扩展，可自由搭配 X20 其他 IO 模块。 故障诊断信息实时上传 X20 控制器。
应用场景： 注塑设备，液压成套设备，自动化装配线，安全机械联锁控制，输送设备电磁阀控制。
性能参数： 单通道 0.5A 驱动能力，支持小型负载 输出响应速度快，满足机械运动时序控制 通道短路限流保护，故障后可自动恢复 EMC 抗干扰，适合车间强电磁环境 满足工业振动冲击标准
材质构成： 外壳：阻燃 PA 工程塑料壳体 电路板：FR4 多层 PCB，工业功率驱动芯片与诊断电路 连接器：镀金背板连接器，弹簧式接线端子 指示灯：高亮度 LED
结构特征： X20 模块化拼接结构，模块两侧卡扣，串联 X20 总线。 底部 35mm DIN 导轨卡扣安装。 正面 8 通道 LED 指示灯，正面插接配套端子块。 背部总线连接器，与相邻模块串联通讯链路。 IP20 防护等级，仅控制柜内部使用。
工作原理： 模块上电接入 X20 背板总线，接收 X20 CPU 下发的输出指令。驱动电路根据指令输出 DC24V 至现场电磁阀或者继电器。诊断电路持续监测输出回路电流电压，识别断线、短路、负载丢失故障，故障信号上传 CPU 并点亮故障 LED。通道短路时硬件限流保护动作，切断输出，避免烧毁模块。
安装要求： 安装 X20BM 总线模块在 DIN 导轨，X20DOF322 卡扣拼接在总线模块侧面。 安装配套端子块，负载线缆接入端子。 感性负载两端并联续流二极管，抑制反向电动势。 信号线与动力电缆分开走线，控制柜通风，外壳接地。
使用注意事项： 模块必须配套总线模块和端子块使用，不可独立运行。 感性负载务必增加续流保护元件。 接线操作断电执行，防静电。 禁止超过单通道额定电流，避免损坏驱动芯片。 定期检查端子接线紧固状态。
