描述

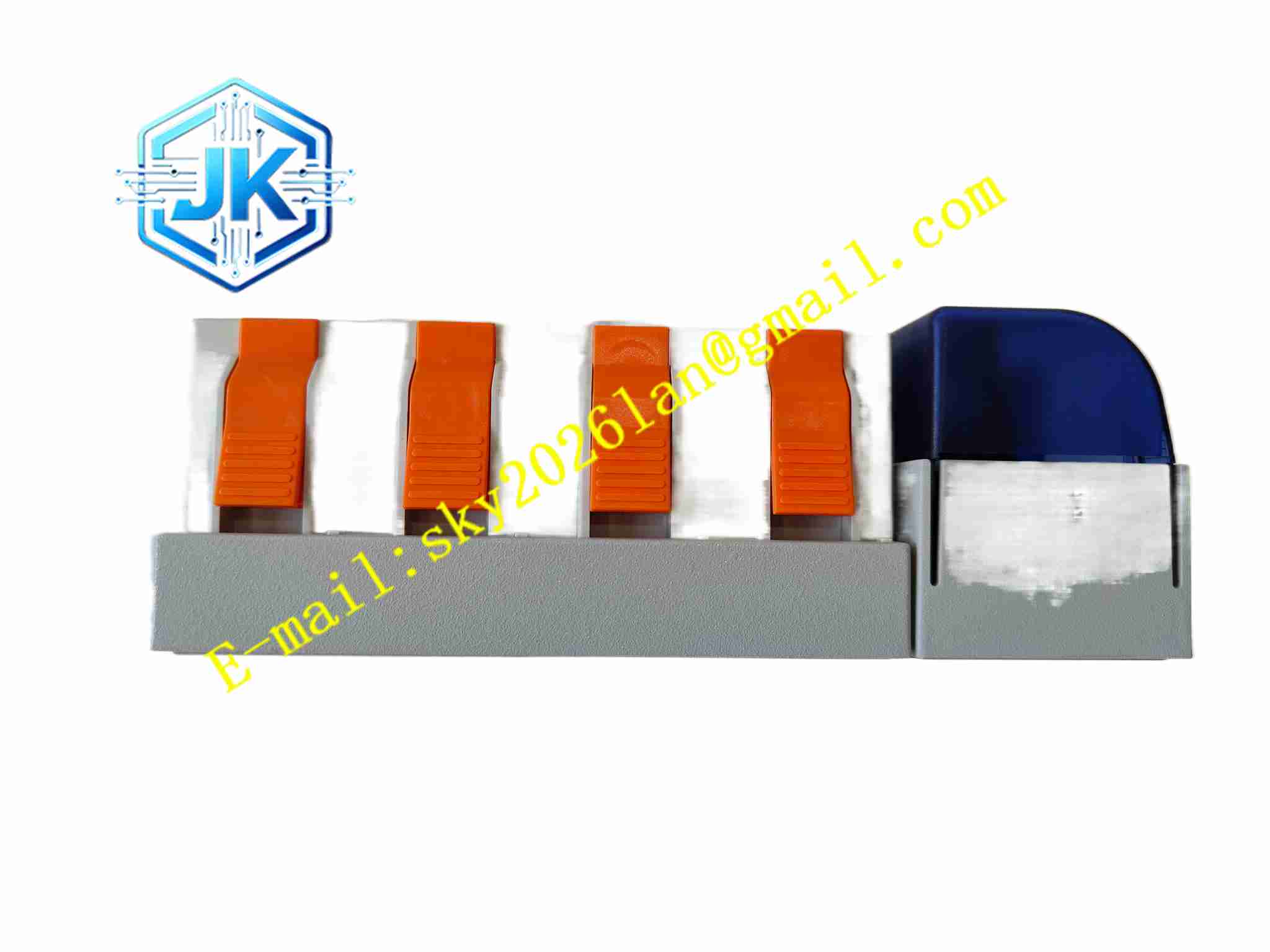

SAIA PCD2.M110
技术规格
- 品牌： Saia-Burgess Controls
- 系列： PCD2
- 型号： PCD2.M110
- 设备类型： 可编程逻辑控制器
- 处理器： Motorola 68340，25 MHz，32 位
- 用户程序内存： 512 kB RAM
- 数据/文本存储： 128 kB RAM
- 编程语言： 梯形图、结构化文本、功能块图等
- 编程软件： PG5
- 供电电压： 24 V DC
- 数字输入： 16 点，24 V DC
- 数字输出： 16 点，晶体管输出，5 至 32 V DC，0.5 A/点
- 模拟输入： 4 点
- 模拟输出： 2 点
- 通信接口： RS-232、RS-485，支持 Profi-S-Net/MPI 等接口，通信模块插槽为 A1、A2、C
- 扩展能力： 可通过 PCD2.Cxx0/PCD3.Cxx0 扩展，最大可扩展至 1024 个 I/O 点
- 防护等级： IP20
- 工作温度： 0 ℃ 至 +55 ℃
- 存储温度： -40 ℃ 至 +85 ℃
功能特点
- 32 位处理器： 可处理较复杂的逻辑运算和过程控制任务。
- 多语言编程： 支持梯形图、结构化文本、功能块图等编程方式。
- 板载 I/O： 集成数字输入、数字输出、模拟输入和模拟输出，减少基础应用中的扩展需求。
- 模块化扩展： 可通过底板和扩展模块增加通信、数字量、模拟量等功能。
- 通信灵活： 支持 RS-232、RS-485 及多种通信模块选配。
- 自诊断功能： 提供电源、运行状态和 I/O 状态指示，便于故障排查。
- 系统兼容： 与 PCD2/PCD3 系列部分扩展模块兼容。
应用场景
- 工业生产线控制
- 包装与装配设备
- 楼宇自动化
- 能源管理系统
- 水处理与泵站控制
- 暖通空调系统
- 测试台架
- 中小型过程控制站
性能参数
- 处理器速度： 25 MHz
- 程序容量： 512 kB
- 数据区容量： 128 kB
- 数字输入响应： 约 8 ms 延迟
- 数字输出负载： 0.5 A/点
- 最大 I/O 扩展： 1024 点
- 串行通信速率： RS-485 最高 115.2 kbit/s
- 供电范围： 24 V DC ±10%
材质构成
- 外壳： 工程塑料或金属框架结构
- 主板： 32 位处理器、存储器、总线接口电路
- I/O 电路： 数字输入光耦隔离电路、晶体管输出驱动电路、模拟量采样与输出电路
- 电源模块： 24 V DC 输入及内部稳压电路
- 连接器： 可插拔端子、通信接口插座
- 指示灯： 电源、运行、故障及 I/O 状态 LED
结构特征
- 模块化设计： 处理器、通信模块和 I/O 模块可按需组合。
- 紧凑型尺寸： 适合控制柜内导轨或底板安装。
- 板载接口： 集成 RS-232、RS-485 等通信接口。
- 扩展插槽： 提供 A1、A2、C 等通信模块插槽。
- 状态指示： 前面板提供电源、运行和 I/O 状态显示。
工作原理
PCD2.M110 通过扫描方式循环读取输入状态，执行用户程序逻辑，再更新输出状态。程序可处理数字量控制、模拟量调节、定时计数、通信交换和过程控制任务。控制器通过 RS-232、RS-485 或通信模块与上位机、HMI、变频器、仪表及其他 PLC 进行数据交换。PG5 软件用于编写程序、下载配置、监控变量和诊断故障。
安装要求
- 安装在 IP20 防护等级的控制柜内。
- 供电电源应为稳定的 24 V DC。
- 模拟量信号线应使用屏蔽电缆，并远离动力电缆。
- 数字量输入输出接线应确认源型/漏型及负载类型。
- 通信电缆应按 RS-232 或 RS-485 规范接线，必要时配置终端电阻。
- 扩展模块安装前应确认底板型号和模块兼容性。
- 接地应可靠，避免强电干扰影响模拟量采样。
- 下载程序前应确认 CPU 模式、通信参数和固件版本。
使用注意事项
- 24 V DC 电源极性应正确，避免反接。
- 晶体管输出点不得超过 0.5 A/点的负载能力。
- 模拟量输入信号类型需与程序配置一致。
- RS-485 网络中应统一波特率、站号和终端电阻设置。
- 扩展模块数量不应超过系统允许范围。
- 修改程序前应备份原工程文件。
- 更换 CPU 或模块后需重新核对通信地址、I/O 映射和安全逻辑。
- 高温、高湿、强振动或强电磁干扰环境应采取额外防护。
