描述

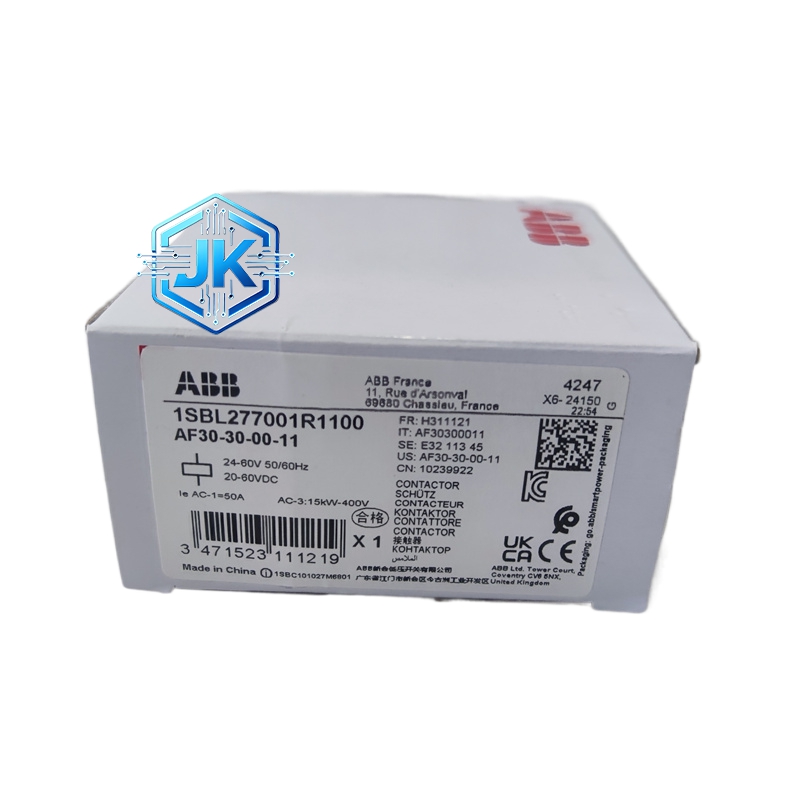

ABB 1SBL277001R1100 AF30-30-00-11 三极交流接触器
技术规格：
- 产品型号：AF30-30-00-11（1SBL277001R1100）
- 极数：3 极（3 常开主触点）
- 线圈电压：24–60V AC/DC（宽电压）
- 主触点额定电流：50A（AC1）、32A（AC3）
- 额定工作电压：690V AC（50/60Hz）
- 控制功率：15kW（400V，AC3）
- 机械寿命：≥1000 万次
- 电气寿命：≥100 万次（额定负载）
- 工作温度：-25℃至 + 70℃
- 存储温度：-40℃至 + 85℃
- 湿度：5%–95% RH（无冷凝）
- 防护等级：IP20（端子）、IP40（外壳）
- 尺寸：80×45×86mm
- 重量：0.372kg
- 认证：CE、UL、RoHS、IEC 60947-4-1
功能特点：
- 宽电压线圈：24–60V AC/DC，适配全球控制电压
- 高寿命设计：机械寿命超 1000 万次，电气寿命超 100 万次
- 低功耗节能：线圈功耗低，长期运行省电
- 三极主触点：3 常开，适配三相电机启停
- 紧凑设计：体积小，节省控制柜空间
材质构成：
- 壳体：阻燃工程塑料（抗冲击、绝缘、耐温）
- 主触点：银合金（耐电弧、抗熔焊、导电佳）
- 线圈：高强度漆包铜线（耐高温、绝缘强）
- 灭弧罩：耐温工程塑料（熄灭电弧，保护触点）
结构特征：
- 紧凑型长方体，标准 DIN 导轨安装
- 正面操作指示 + 状态指示灯
- 顶部进线、底部出线，主回路接线清晰
- 背部导轨卡扣，拆装无需工具
工作原理：线圈通电产生电磁力，驱动动铁芯吸合，带动三极主触点闭合，电机通电运行；线圈断电后，弹簧复位，触点断开，电机停止。
优势亮点：
- 宽电压线圈，适配不同控制电源
- 超长机械寿命，大幅降低维护频率
- 银合金触点，耐电弧烧蚀，寿命长
- 低功耗设计，长期运行节能
适用行业：
- 工业自动化：生产线电机、传送带、泵组、风机控制
- 楼宇：空调风机、水泵、给排水电机
- 暖通空调：冷水机组、冷却塔风机、循环泵
- 通用制造：机床、包装、纺织设备电机
安装要求：
- 安装位置：控制柜内 35mm DIN 导轨，垂直安装
- 环境：温度 – 25℃至 + 70℃，无腐蚀性气体、无剧烈振动
- 接线：主回路接三相电源与电机，线圈接 24–60V AC/DC
- 间距：模块间预留≥15mm 散热空间
使用注意事项：
- 严禁超 AC3 32A 负载使用，避免触点烧蚀
- 感性负载（电机）需加装浪涌抑制器
- 定期检查触点状态，避免电弧烧蚀
- 高温环境（＞60℃）需降额使用
