描述

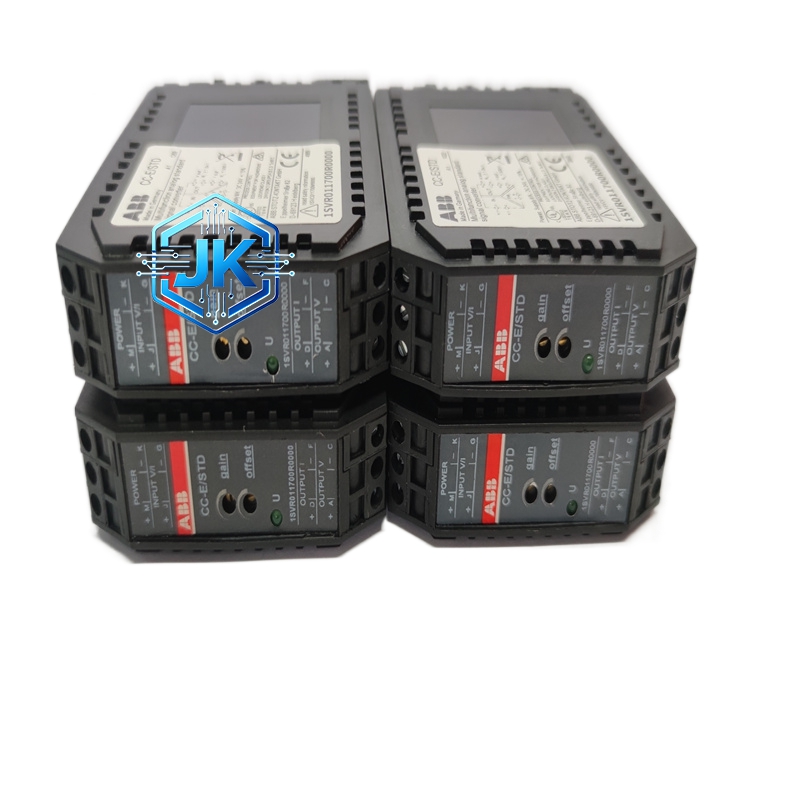

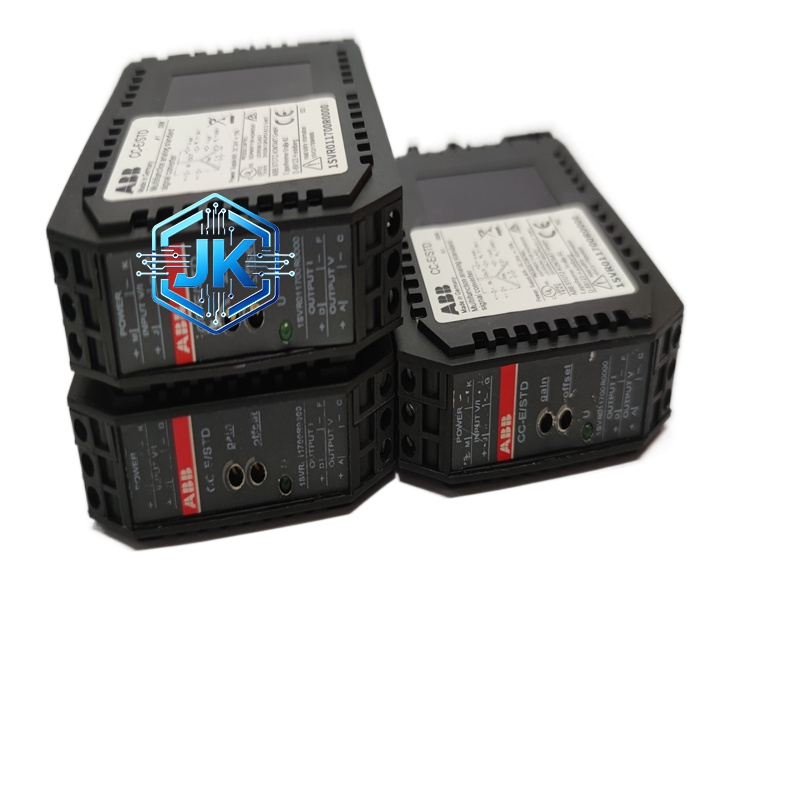

ABB 1SVR011700R0000 CC-E/STD 通用模拟信号转换器
技术规格：
- 型号系列：CC-E（通用信号转换系列）
- 通道数：1 通道（单路输入 / 单路输出）
- 输入信号：0～5V DC、0～10V DC、0～20mA、4～20mA（DIP 开关可选）
- 输出信号：0～5V DC、0～10V DC、0～20mA、4～20mA（DIP 开关可选）
- 供电电压：24V DC ±10%
- 功耗：≤30mA
- 转换精度：±0.5% FS（全量程）
- 响应时间：0.2ms
- 隔离电压：2500V AC（三隔离：输入 / 输出 / 电源）
- 工作温度：-20℃～+80℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：22.5mm（宽）×75mm（高）×107mm（深）
- 重量：0.3kg
- 接线能力：软线0.2～2.5mm²、硬线0.2～4mm²
- 认证：CE、UL、RoHS
功能特点：
- 三向电气隔离：输入、输出、电源完全隔离，消除地电位差干扰、阻断共模干扰
- 多信号兼容：4 种输入 / 4 种输出信号，DIP 开关一键配置，无需编程
- 高精度转换：±0.5% FS 精度、0.2ms 快速响应，动态跟随信号变化
- 宽温稳定运行：-20℃～+80℃工作，温度漂移极小
- DIN 导轨安装：标准 35mm 导轨，卡扣式安装，无需工具
- 免校准设计：出厂精准校准，现场无需调整，即装即用
材质构成：
- 外壳：阻燃 ABS 工程塑料（绝缘、抗冲击、耐高温）
- 内部电路：FR-4 玻纤板、工业级运算放大器、光电耦合器、精密电阻电容
- 端子：镀镍黄铜（抗氧化、导电性强）
结构特征：
- 超薄模块化：22.5mm 窄宽度，节省机柜空间

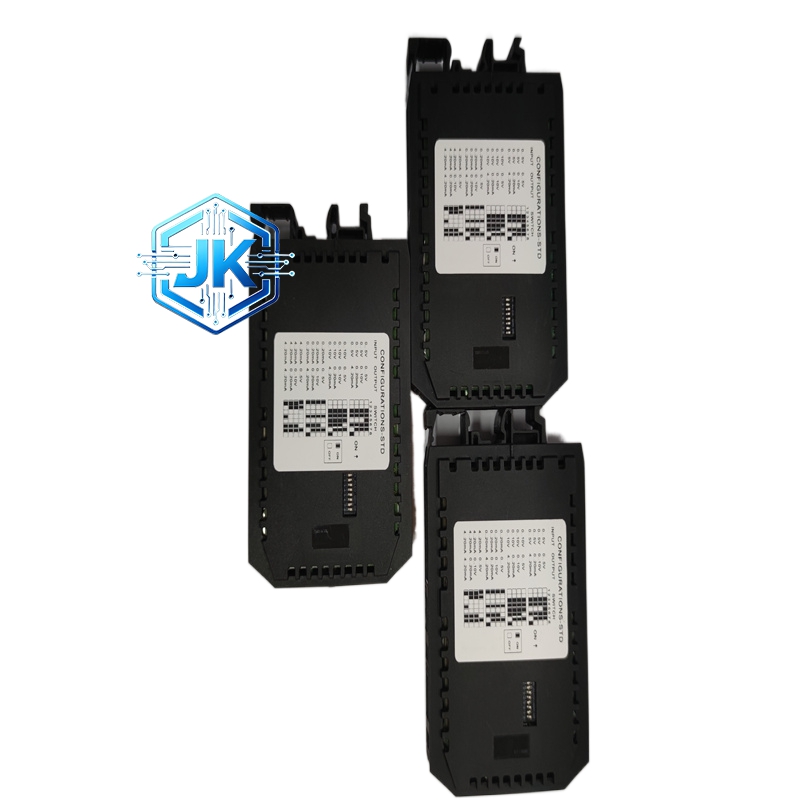

- 侧面 DIP 开关：直接可见，无需拆机即可配置信号类型
- 上下双排端子：输入 / 输出 / 电源端子分区清晰，接线不混淆
- 密封式外壳：防尘防油污，适配工业现场环境
工作原理：
- 输入模拟信号经输入隔离电路隔离后，送入高精度运算放大器进行信号调理与线性化；再经输出隔离电路转换为标准电流 / 电压信号输出；电源回路独立隔离，阻断外部电源干扰，确保信号传输纯净无失真。
优势亮点：
- 一器多用：兼容 8 种信号组合，减少备品备件种类
- 强抗干扰：2500V AC 隔离，彻底消除地环流与共模干扰
- 即装即用：免校准、免编程，5 分钟完成安装配置
- 高可靠性：工业级元器件，长期运行无漂移
适用行业：
- 石油化工、电力、水处理、冶金、造纸、制药、食品饮料、汽车制造、楼宇自动化
安装要求：
- 安装于35mm 标准 DIN 导轨，机柜内通风良好
- 环境温度 **-20℃～+80℃**，无冷凝、无腐蚀性气体
- 供电24V DC ±10%，纹波≤50mV
- 输入 / 输出信号线采用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 严禁超隔离电压使用，避免击穿绝缘
- 配置 DIP 开关前必须断电，防止短路
- 信号线与动力线分开布线，间距≥20cm
- 定期检查端子紧固性，防止松动
- 不可自行拆解，否则丧失质保
