描述

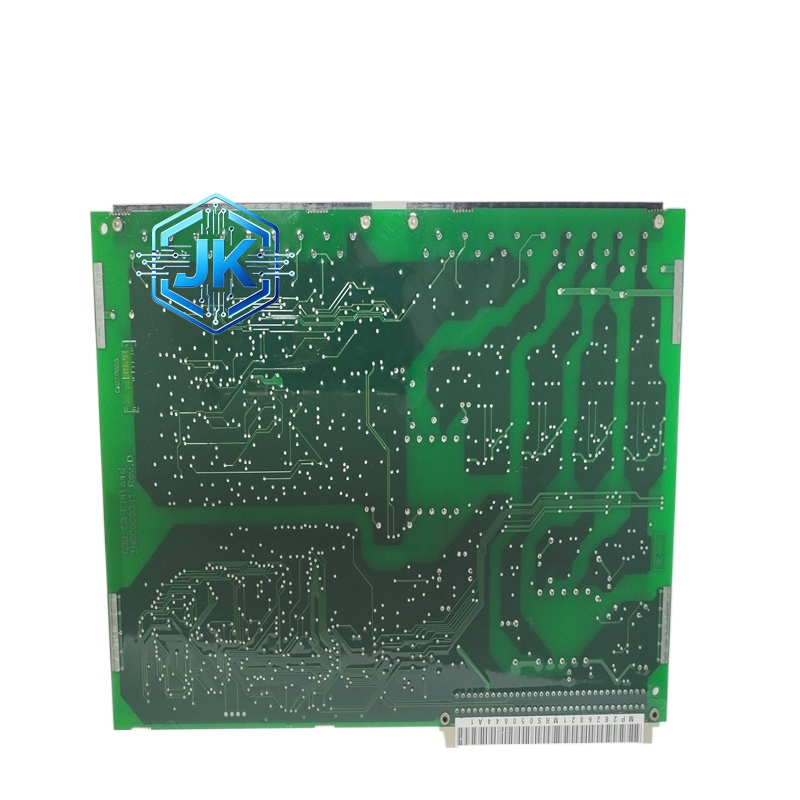

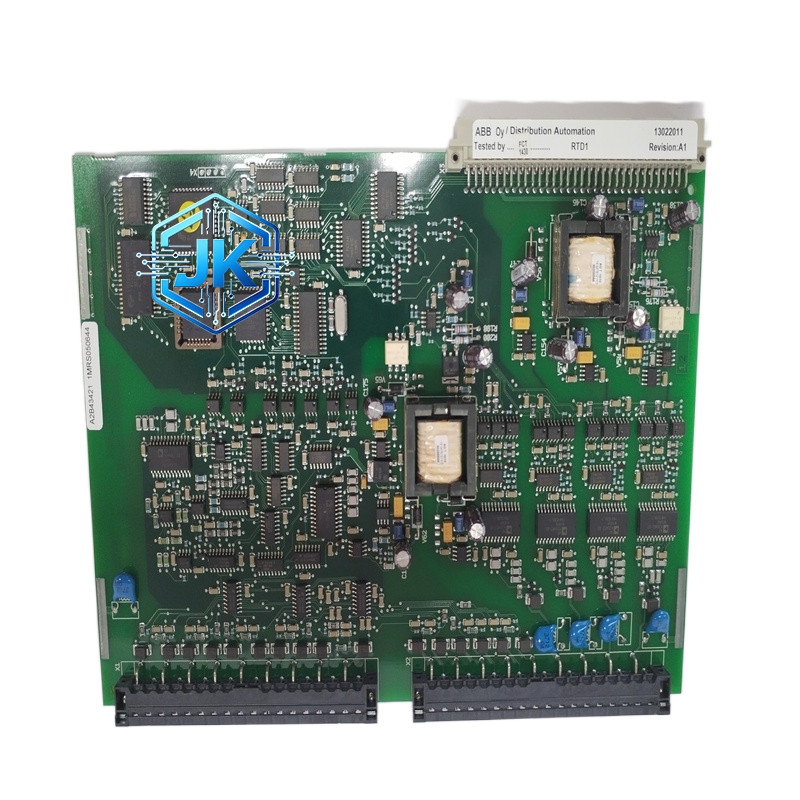

ABB 1MRS050644 热电阻信号输入模块
技术规格：
- 模块类型：热电阻（RTD）输入模块
- 输入类型：PT100、PT1000、Cu50、Cu100
- 输入通道：4 路模拟输入
- 测量范围：-200℃至 + 850℃（PT100）
- 精度：±0.1℃（25℃时）
- 分辨率：0.01℃
- 工作电压：24V DC（±10%）
- 功耗：≤5W
- 工作温度：-20℃至 + 70℃
- 存储温度：-40℃至 + 85℃
- 湿度：5%–95% RH（无冷凝）
- 防护等级：IP20
- 尺寸：85×65×40mm
- 重量：0.6kg
- 认证：CE、UL、RoHS
功能特点：
- 多类型热电阻兼容：支持 PT100/PT1000/Cu50/Cu100
- 高精度测量：±0.1℃精度，0.01℃分辨率，满足精密温控
- 4 路独立通道：每通道独立调理，互不干扰
- 宽温稳定：-20℃至 + 70℃工作，适应极端环境
- 低功耗设计：≤5W 功耗，降低机柜散热压力
材质构成：
- 基板：高精度测温专用 PCB 板
- 外壳：阻燃工程塑料
- 输入回路：精密放大电路、A/D 转换器
- 端子：镀金铜端子（低接触电阻）
结构特征：
- 紧凑型设计，节省机柜空间
- 通道隔离布局，避免信号串扰
- 正面状态指示灯（电源、故障）
- 背部标准 DIN 导轨卡扣
工作原理：热电阻随温度变化产生电阻值变化，模块通过精密恒流源测量电阻，经放大、A/D 转换为数字温度值，上传至控制系统，实现温度实时监测与闭环控制。
优势亮点：
- 高精度测温，满足工业精密控制需求
- 多类型传感器兼容，适配不同场景
- 全通道隔离，抗干扰能力强
- 宽温低功耗，适配恶劣工况
适用行业：
- 化工：反应釜、管道、储罐温度监测
- 电力：锅炉、汽轮机、发电机温度监控
- 冶金：高炉、加热炉、轧机温度控制
- 水处理：水温、药液温度监测
安装要求：
- 安装位置：控制柜内 35mm DIN 导轨
- 环境：温度 – 20℃至 + 70℃，无腐蚀性气体
- 接线：热电阻接对应通道，电源接 24V DC
- 固定：导轨卡扣卡紧，防止振动脱落
使用注意事项：
- 热电阻接线需采用三芯屏蔽线，屏蔽层单端接地
- 避免接线过长（＞10m），减少信号衰减
- 定期检查接线端子，防止松动
- 远离强电磁干扰源（变频器、电机）
