描述

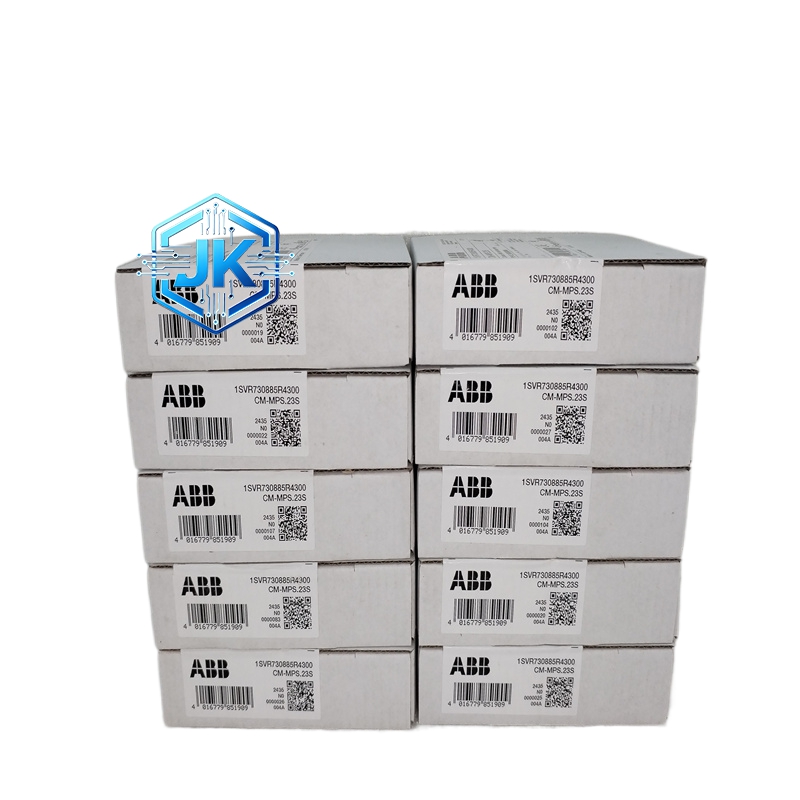

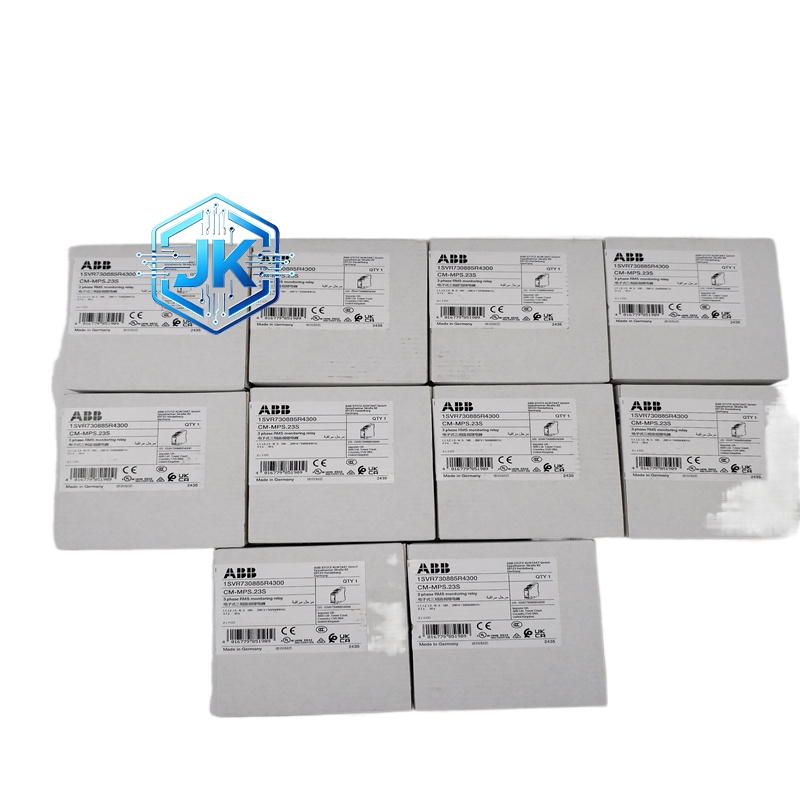

ABB 1SVR730885R4300 CM-MPS.23S 三相多功能监测继电器
技术规格：
- 型号系列：CM-MPS（三相监测系列）
- 监测电压：三相 180～280V AC（L1-L2-L3-N）
- 频率：50/60/400Hz
- 监测功能：过压、欠压、缺相、相序、电压不平衡、中性线断开
- 电压阈值：过压 / 欠压 **±10% 可调 **
- 不平衡阈值：5～25% 可调
- 延时时间：0～30 秒可调（瞬时 / 延时）
- 输出触点：2 组转换触点（2CO/SPDT）
- 触点容量：250V AC、4A（阻性负载）
- 工作温度：-25℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP50
- 外形尺寸：22.5mm（宽）×90mm（高）×115mm（深）
- 重量：0.32kg
- 安装方式：35mm DIN 导轨
- 认证：CE、UL、RoHS、IEC 60255-1
功能特点：
- 全参数三相监测：覆盖过压、欠压、缺相、相序、不平衡、中性线断开六大故障
- 可调阈值与延时：电压阈值 ±10%、不平衡 5～25%、延时 0～30 秒，适配不同设备
- 双组转换触点：2CO 触点，可同时驱动报警灯与断路器线圈
- 宽频率适配：50/60/400Hz，适配工业、船舶、航空电源
- 相序自动校正：可设置自动纠正相序，无需手动调整
- LED 状态指示：电源、正常、过压、欠压、缺相、不平衡指示灯，故障直观显示
- IP50 防护：防尘防油污，适配工业恶劣环境
材质构成：
- 外壳：阻燃 ABS 工程塑料（绝缘、抗冲击、防尘）
- 内部电路：FR-4 玻纤板、电压采样电路、微处理器、继电器线圈
- 触点：银合金（导电好、耐电弧、寿命长）
- 端子：镀镍黄铜
结构特征：
- 超薄 22.5mm 宽度：节省机柜空间，多台密集安装
- 正面可调旋钮：电压、不平衡、延时旋钮，无需拆机即可设置
- 透明保护盖：可加封铅，防止非授权人员更改设置
- 上下端子分区：三相输入、触点输出端子清晰标识
- 卡扣式 DIN 导轨安装：无需工具，快速拆装
工作原理：
- 实时采样三相电压（L1/L2/L3/N），经电压隔离、模数转换后送入微处理器；微处理器计算各相电压值、相序、不平衡度、中性线电压，与预设阈值对比；故障时触发继电器动作，输出触点信号，同时点亮对应故障 LED 指示灯。
优势亮点：
- 多功能一体化：一台替代多台单功能继电器，减少设备数量
- 高精度监测：真有效值测量，电压精度 ±1%，不平衡精度 ±2%
- 快速响应：故障响应≤200ms，及时保护设备
- 灵活配置：阈值、延时、相序校正均可调，适配多种工况
适用行业：
- 工业自动化、电机控制、水泵风机、HVAC、石油化工、冶金、电力、水处理、船舶
安装要求：
- 安装于35mm 标准 DIN 导轨，垂直安装
- 环境温度 **-25℃～+60℃**，无冷凝、无腐蚀性气体
- 监测电压三相 180～280V AC，频率 50/60/400Hz
- 输入电源需三相四线（L1/L2/L3/N），中性线可靠连接
使用注意事项：
- 严禁超电压使用，避免烧毁内部电路
- 接线时确认相序正确，中性线不可断开
- 故障后需排查电源故障，再复位继电器
- 定期检查端子紧固性，防止松动
- 不可自行拆解，否则丧失质保
