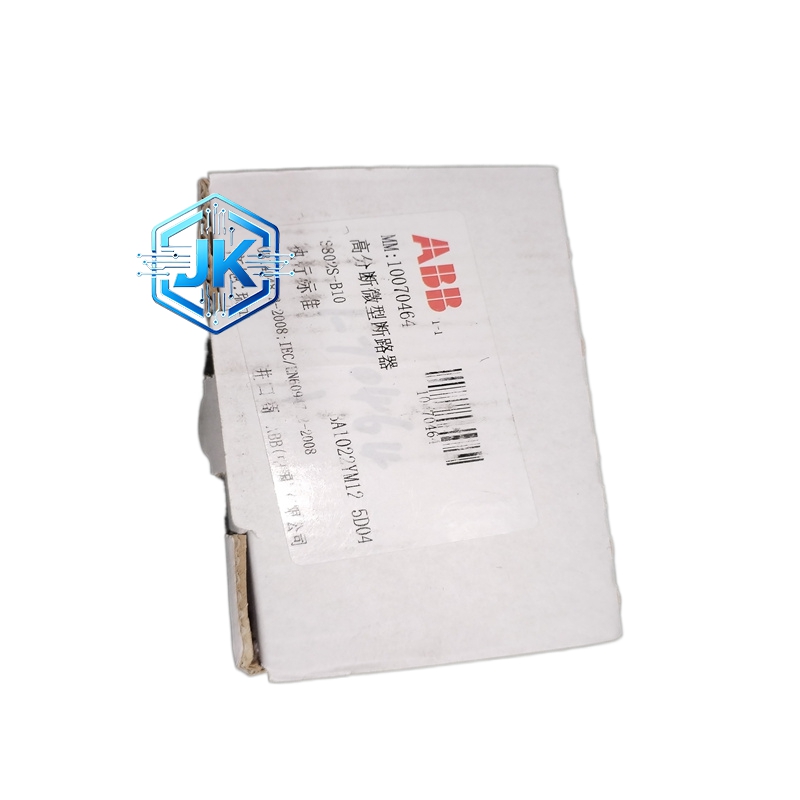

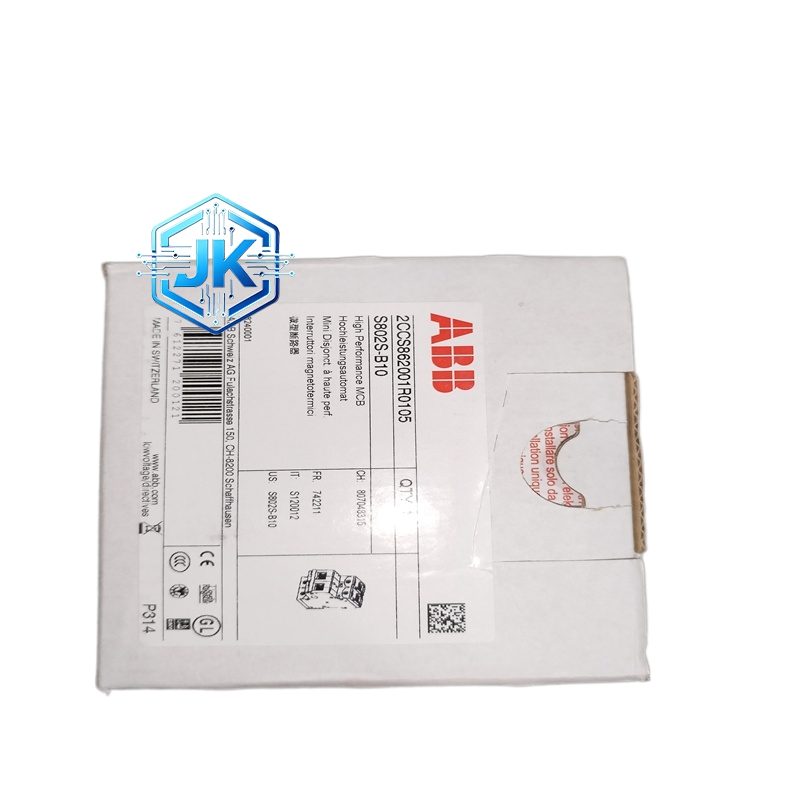

ABB 2CCS862001R0105 S802S‑B10 高性能微型断路器（MCB）
技术规格：
- 型号系列：2CCS862001R0105（S802S‑B10）
- 极数：2P（两极）
- 额定电流 In：10A
- 脱扣特性：B 特性（3～5In 瞬时脱扣）
- 额定电压 Ue AC：400/690V
- 额定电压 Ue DC：500V
- 额定频率：50/60Hz
- 极限分断能力 Icu（240/415V AC）：50kA
- 运行分断能力 Ics：50kA
- 额定冲击耐压 Uimp：8kV
- 绝缘电压 Ui：1000V
- 防护等级：IP20（端子）、IP40（外壳）
- 工作温度：‑25℃～+60℃
- 安装方式：DIN 导轨安装（35mm）
- 尺寸（宽 × 高 × 深）：54mm×95mm×82.5mm
- 净重：0.35kg
- 标准：IEC/EN 60898‑1、IEC/EN 60947‑2
- 认证：CE、UL、RoHS、CCC
功能特点：
- B 特性脱扣：适合电阻性负载、照明、小型电机、控制回路
- 超高分断能力：50kA 分断，可承受严重短路电流
- 限流特性：快速灭弧，限制短路能量，保护下游设备
- 双保护机制：热脱扣（过载）+ 电磁脱扣（短路）
- 隔离功能：符合隔离器标准，断开后保证电路安全隔离
- 可视化操作：清晰 ON/OFF 指示，红色合闸、绿色分闸
- 防误合闸：脱扣后自动锁定，需手动复位
材质构成：
- 外壳：高强度热固性塑料（耐温 960℃阻燃）
- 触点：银合金（AgCdO），耐电弧、低接触电阻
- 灭弧室：金属栅片 + 耐高温绝缘材料
- 操作机构：高强度钢 + 工程塑料，耐磨抗冲击
结构特征：
- 紧凑 2 极模块，宽度 54mm（3 模数）
- 顶部进线、底部出线，接线端子兼容 1.5～25mm² 导线
- 透明防尘盖，防止异物进入
- 导轨卡扣，单手拆装
工作原理：
- 过载时：电流超过额定值 → 双金属片受热弯曲 → 推动锁扣 → 触点断开；
- 短路时：巨大短路电流 → 电磁线圈产生强磁场 → 瞬时吸合衔铁 → 快速脱扣 → 触点断开，灭弧室熄灭电弧。
优势亮点：
- 工业级高分断：50kA 远超普通家用 MCB，适配工业强短路风险场景
- 宽电压覆盖：AC 690V、DC 500V，适配多种供电系统
- 长寿命：机械寿命 ≥20,000 次，电气寿命 ≥10,000 次
- 全球认证：满足多国标准，可全球使用
适用行业：
- 工业配电、控制柜、MCC 电机控制中心
- 商业建筑、写字楼、商场
- 数据中心、机房 UPS 配电
- 光伏、风电、储能系统直流侧保护
安装要求：
- 安装于 ‑25℃～+60℃、干燥、无腐蚀性气体 环境
- 标准 35mm DIN 导轨，垂直安装
- 上下预留 ≥20mm 散热空间
- 接线扭矩：1.2～1.5N·m
- 进线 / 出线严格按标识，避免反接
使用注意事项：
- 严禁超额定电流长期运行
- 定期检查接线端子有无松动、发热
- 短路分断后需检查触点状态，必要时更换
- 不可在潮湿、腐蚀性、易燃易爆环境使用
- 脱扣后查明故障原因，排除后再复位
