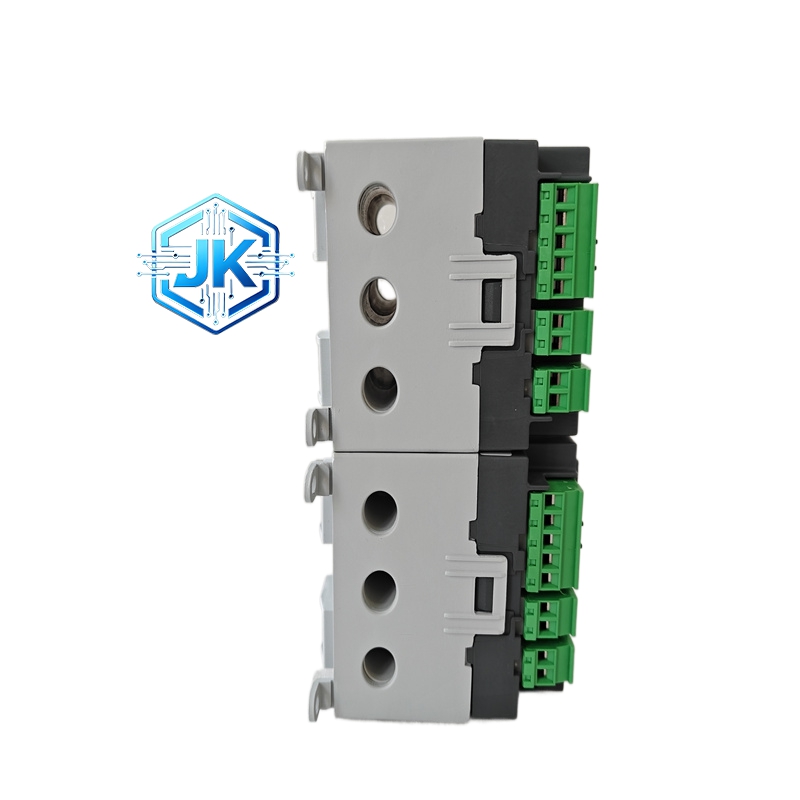

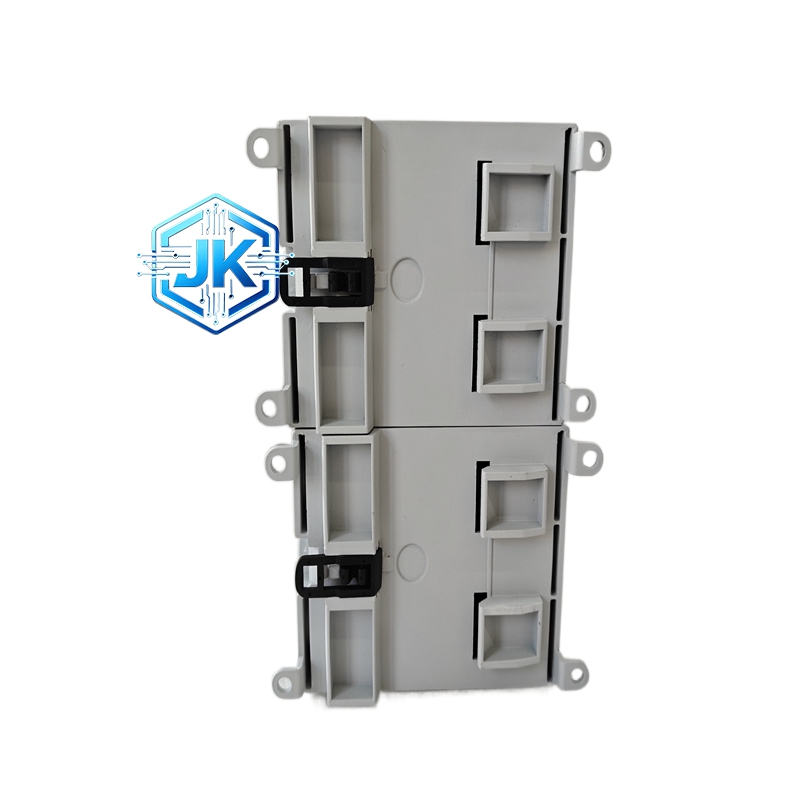

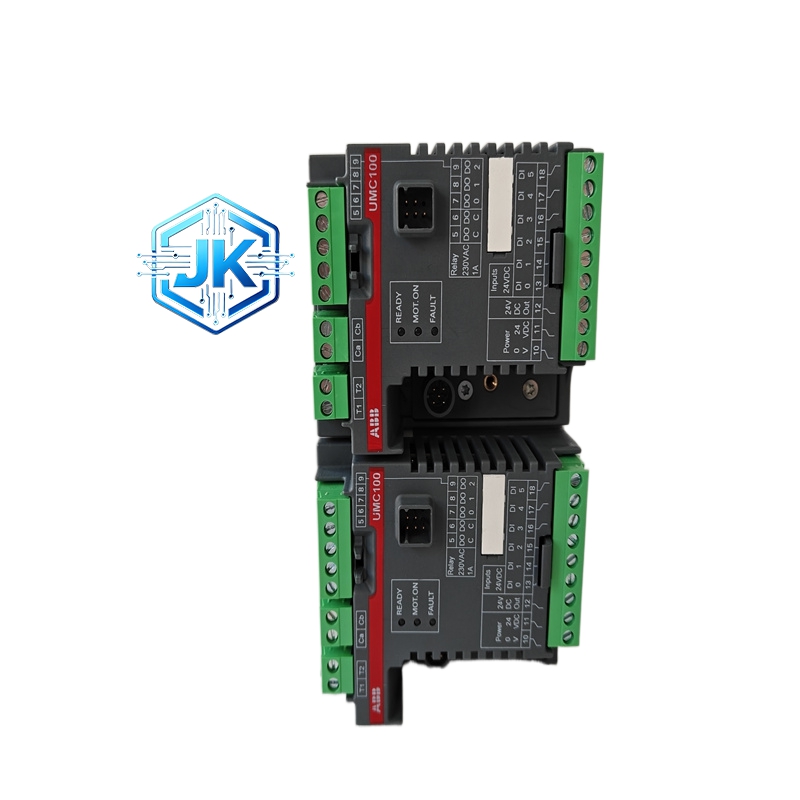

ABB 1SAJ520000R0101 UMC100-FBP.0 智能电机控制器
技术规格：
- 产品型号：UMC100-FBP.0（1SAJ520000R0101）
- 适配电机：三相异步电机，0.24–63A
- 主回路电压：690V AC / 1000V AC
- 控制电压：24V DC（±10%）
- 功耗：9W
- 保护功能：过载、堵转、断相、接地、欠载、相不平衡
- 输入通道：6 路数字输入
- 输出通道：3 路继电器输出、1 路 24V DC 输出
- 通信接口：Modbus RTU、Profibus DP（可选）
- 工作温度：-25℃至 + 70℃
- 存储温度：-40℃至 + 85℃
- 湿度：5%–95% RH（无冷凝）
- 防护等级：IP20
- 尺寸：70×110×125mm
- 重量：约 0.8kg
- 认证：CE、UL、IEC 60947-4-1
功能特点：
- 全功能电机保护：过载 / 堵转 / 断相 / 接地 / 欠载 / 相不平衡保护
- 宽电流范围适配：0.24–63A 电机全覆盖，无需更换设备
- 可编程控制：预编程启动 / 停止 / 正反转逻辑，简化 PLC 程序
- 现场总线通信：支持 Modbus RTU，远程监控电机状态与故障
- 可扩展 I/O：可扩展数字 / 模拟 I/O，适配复杂控制
材质构成：
- 壳体：阻燃工程塑料（抗冲击、绝缘）
- 内部：工业级微处理器、继电器、互感器
- 端子：镀镍铜端子（导电佳、防腐蚀）
- 显示面板：LCD 液晶显示屏（参数设置 / 状态显示）
结构特征：
- 紧凑型长方体，标准 DIN 导轨安装
- 正面 LCD 显示屏 + 操作按键，本地参数设置
- 顶部主回路接线端子，侧面控制 / 通信端子
- 背部导轨卡扣，拆装便捷
工作原理：通过内置电流互感器实时监测电机三相电流，微处理器分析电流波形，判断过载、堵转、断相等故障，触发保护动作；接收控制信号实现电机启停 / 正反转，同时通过通信上传状态数据。
优势亮点：
- 一体化保护 + 控制 + 通信，节省柜体空间
- 宽电流范围，多电机适配，降低库存
- 可编程逻辑，减少 PLC 负担
- 远程监控与故障诊断，提升维护效率
适用行业：
- 工业自动化：生产线电机、传送带、泵组、风机控制
- 楼宇：空调风机、水泵、给排水电机
- 水处理：加药泵、排污泵、搅拌电机
- 通用制造：机床、包装、纺织设备电机
安装要求：
- 安装位置：控制柜内 35mm DIN 导轨，垂直安装
- 环境：温度 – 25℃至 + 70℃，无腐蚀性气体、无剧烈振动
- 接线：主回路串入电机电源，控制回路接 24V DC
- 间距：模块间预留≥15mm 散热空间
使用注意事项：
- 严禁超额定电流使用，避免烧毁内部互感器
- 定期检查主回路端子，防止松动发热
- 保护参数需按电机铭牌设置，避免误动作
- 长期不用时切断控制电源
