描述

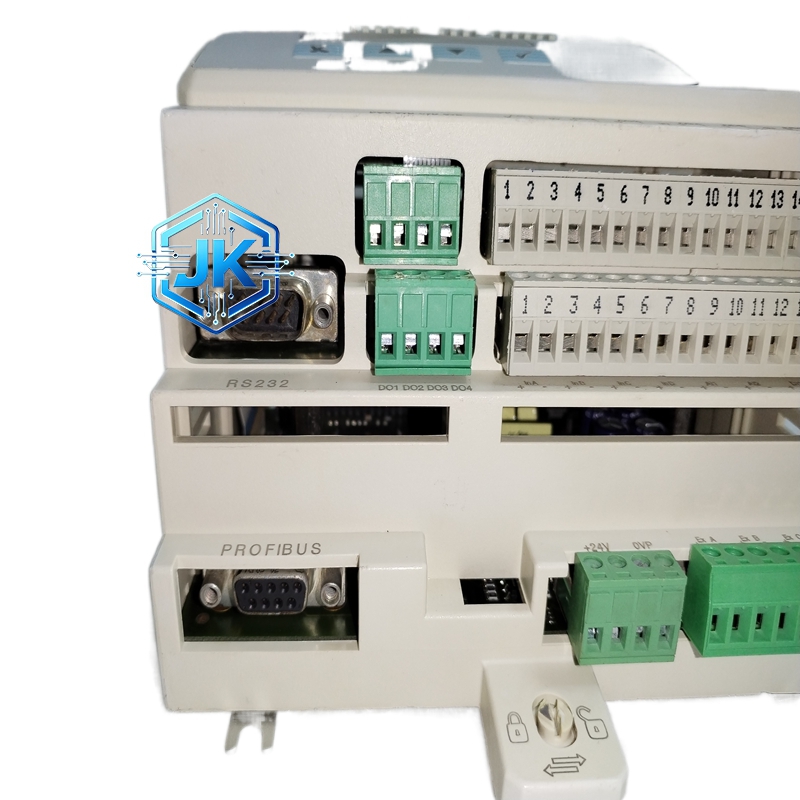

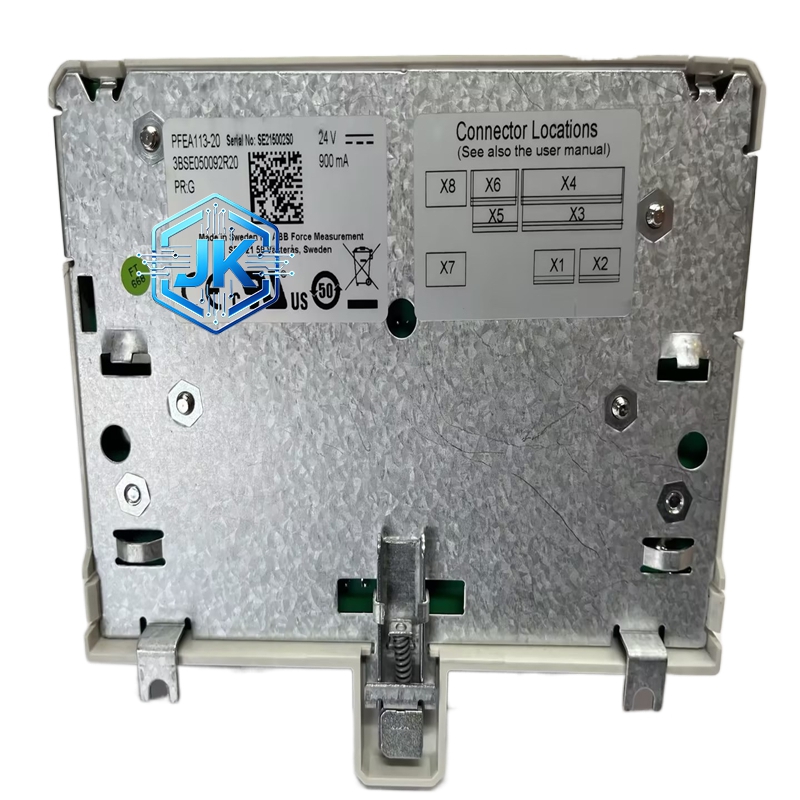

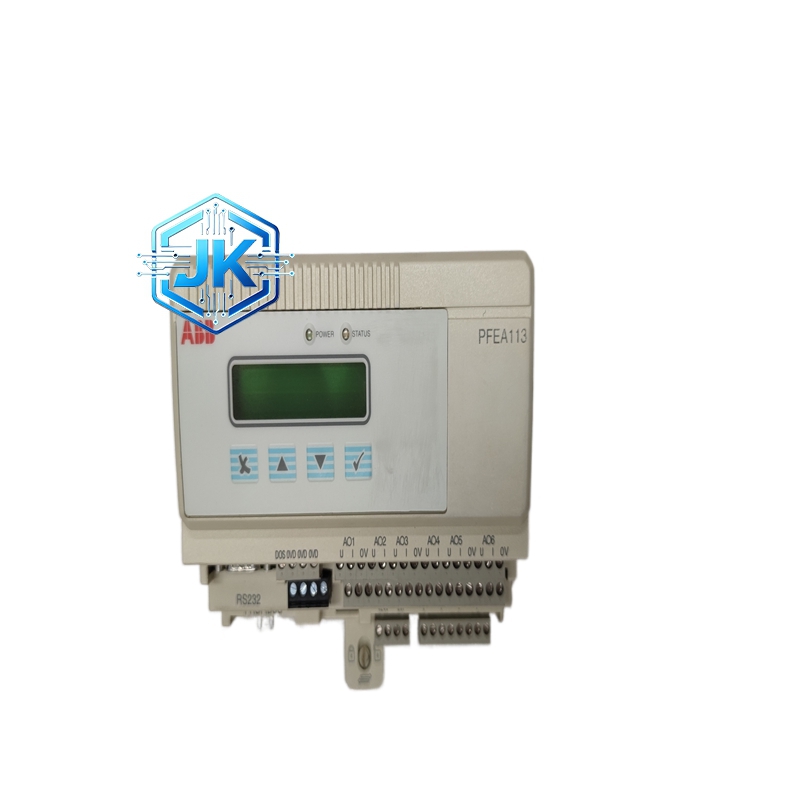

ABB PFEA113-20 AC800M 4 通道模拟量输入模块
技术规格：
通道数量：4 通道
输入信号类型：热电偶（mV）或热电阻（Ω）
支持热电偶类型：J、K、T、E、N、S、R、B
支持热电阻类型：Pt100、Pt1000、Cu50、Cu100、Ni120
分辨率：16 位
精度：热电偶 ±0.5°C，热电阻 ±0.3°C
冷端补偿精度：±0.5°C
更新速率：200ms（所有通道同时刷新）
隔离方式：通道间相互隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
内置冷端补偿，无需外部补偿模块
支持多种热电偶和热电阻类型，软件可选
具备断线检测功能，传感器断线时报警
支持在线校准
前面板 4 组 LED 指示灯
支持远程组态
应用场景：
电厂锅炉汽包温度采集
化工反应釜温度多点监测
暖通空调系统温度采集
冶金行业炉温监测
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 130,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
内部电路板为 FR-4 玻纤板
接线端子为铜合金镀镍
结构特征：
标准欧洲卡尺寸
前面板设有 4 组 LED 指示灯
底部 IM 总线连接器
背部为 3 排接线端子（热电偶/热电阻专用端子）
工作原理：
热电偶或热电阻信号进入模块后，经过信号调理电路（放大、滤波、冷端补偿）后送入 16 位 ADC 采样。ADC 将模拟量转换为数字量，经数字滤波后通过 IM 总线上传控制器。控制器根据组态配置将数字量转换为温度值（°C 或 °F）。
安装要求：
热电偶必须使用对应分度号的补偿导线
热电阻采用三线制接法以消除引线电阻影响
信号电缆使用屏蔽双绞线，屏蔽层单端接地
冷端补偿传感器必须安装在端子板附近
使用注意事项：
热电偶和热电阻不可混接在同一模块上
三线制热电阻的三根线必须分别接入对应端子
定期使用标准电阻箱校验精度
