描述

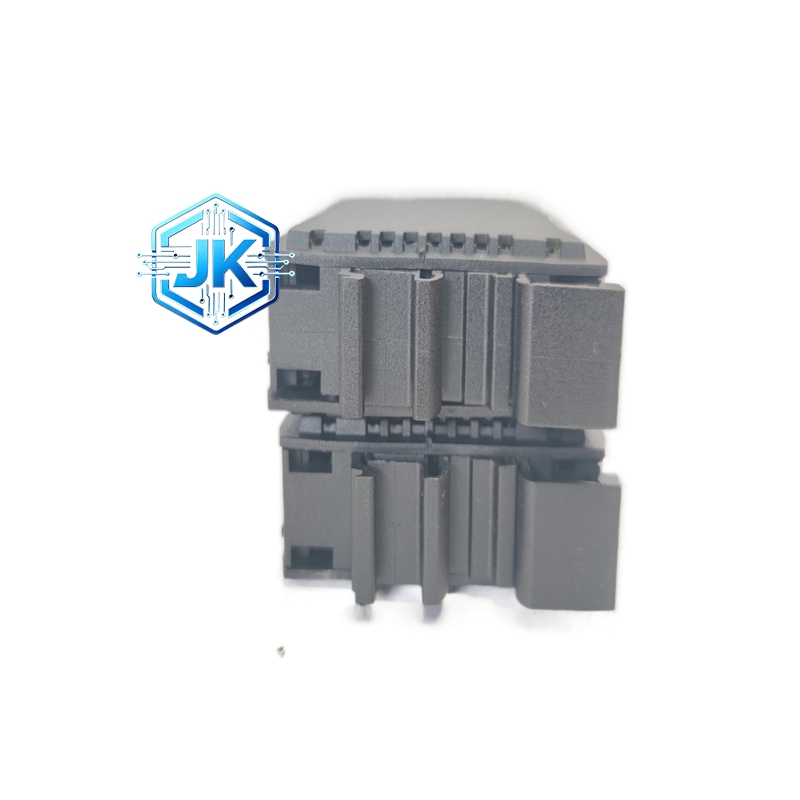

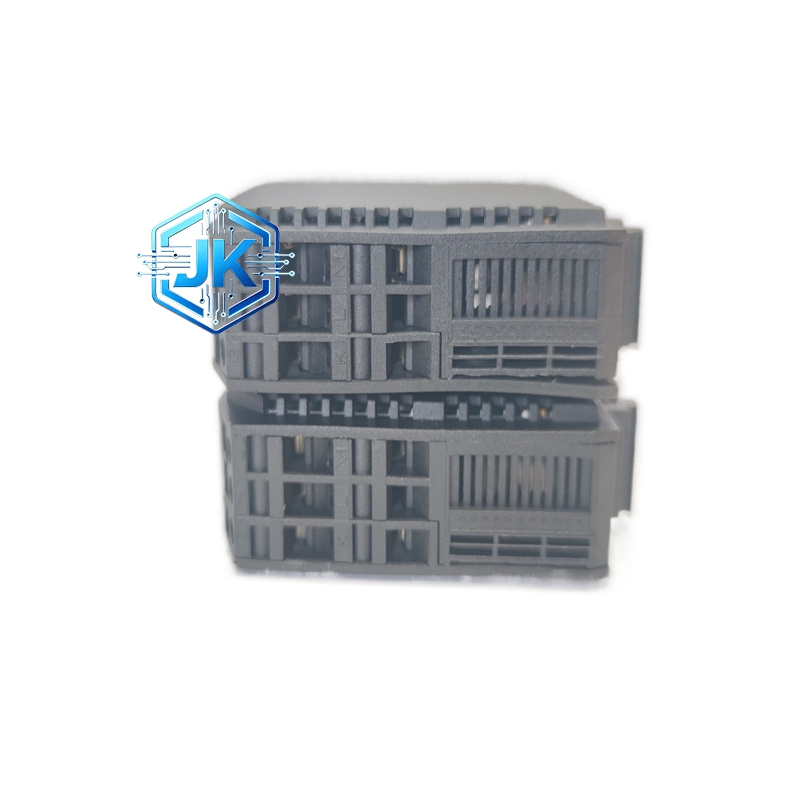

ABB 1SVR011718R2500 CC-E/I 电流信号隔离转换器
技术规格：
- 型号系列：CC-E（信号转换系列）
- 通道数：1 通道
- 输入信号：4～20mA、0～20mA
- 输出信号：4～20mA、0～20mA
- 供电电压：24V DC ±10%
- 功耗：≤25mA
- 转换精度：±0.3% FS
- 响应时间：0.5ms
- 隔离电压：2500V AC（三隔离）
- 负载能力：输出≤500Ω
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：22.5mm（宽）×75mm（高）×107mm（深）
- 重量：0.28kg
- 接线能力：软线0.2～2.5mm²、硬线0.2～4mm²
- 认证：CE、UL、RoHS
功能特点：
- 电流信号专用隔离：专为 4～20mA/0～20mA 设计，转换精度更高
- 三向电气隔离：输入 / 输出 / 电源完全隔离，彻底阻断共模干扰、地环流
- 高精度低漂移：±0.3% FS 精度，温度漂移＜0.01%/℃
- 强负载驱动：输出可驱动 500Ω 负载，支持长距离传输
- DIN 导轨安装：标准 35mm 导轨，卡扣式安装
- 免校准免维护：出厂校准，现场无需调整，长期稳定
材质构成：
- 外壳：阻燃 ABS 工程塑料
- 内部电路：FR-4 玻纤板、精密运算放大器、光电耦合器、金属膜电阻
- 端子：镀镍黄铜
结构特征：
- 超薄 22.5mm 宽度：节省机柜空间，多通道密集安装
- 上下端子分区：输入、输出、电源端子清晰标识，接线便捷
- 密封防尘设计：IP20 防护，适配工业现场粉尘环境
- 卡扣式安装：无需工具，快速拆装
工作原理：
- 输入电流信号经输入隔离电路转换为电压信号，经精密放大与线性化处理后，再通过输出隔离电路还原为标准电流信号输出；电源独立隔离，避免外部电源干扰，确保信号传输无失真、无漂移。
优势亮点：
- 电流信号精准转换：±0.3% FS 高精度，适配精密控制回路
- 长距离传输稳定：隔离 + 强负载能力，1km 内信号无明显衰减
- 抗干扰能力强：三隔离设计，适配变频器、大功率电机旁强 EMI 环境
- 体积小易集成：超薄设计，可密集安装于控制柜
