描述

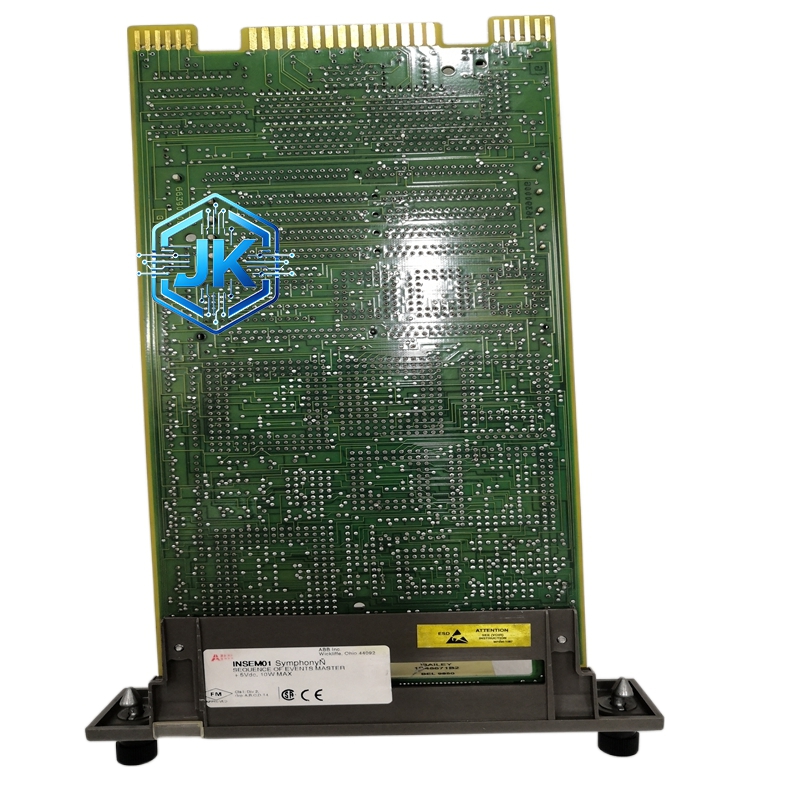

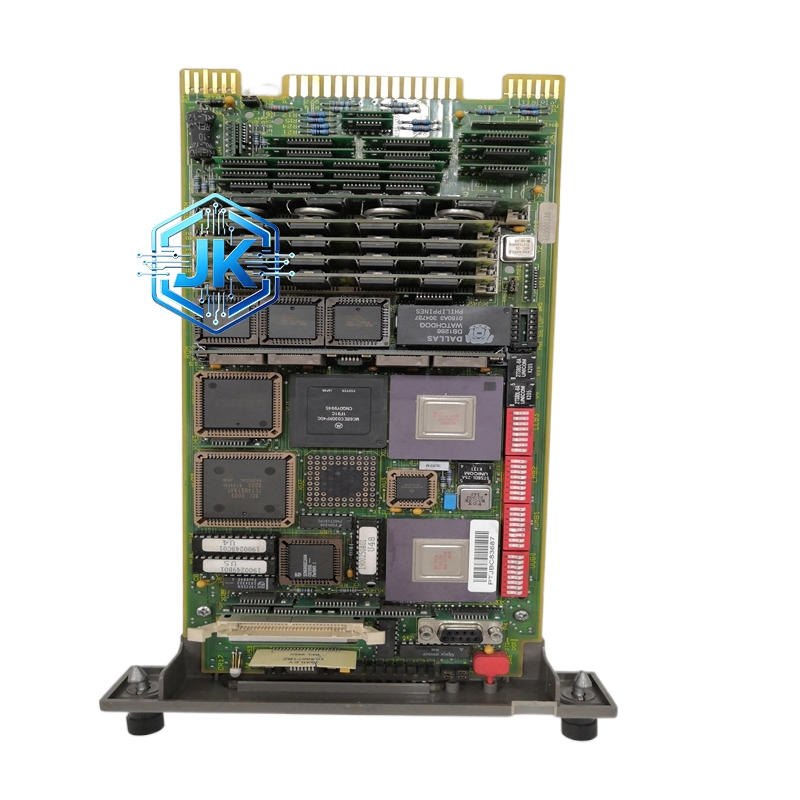

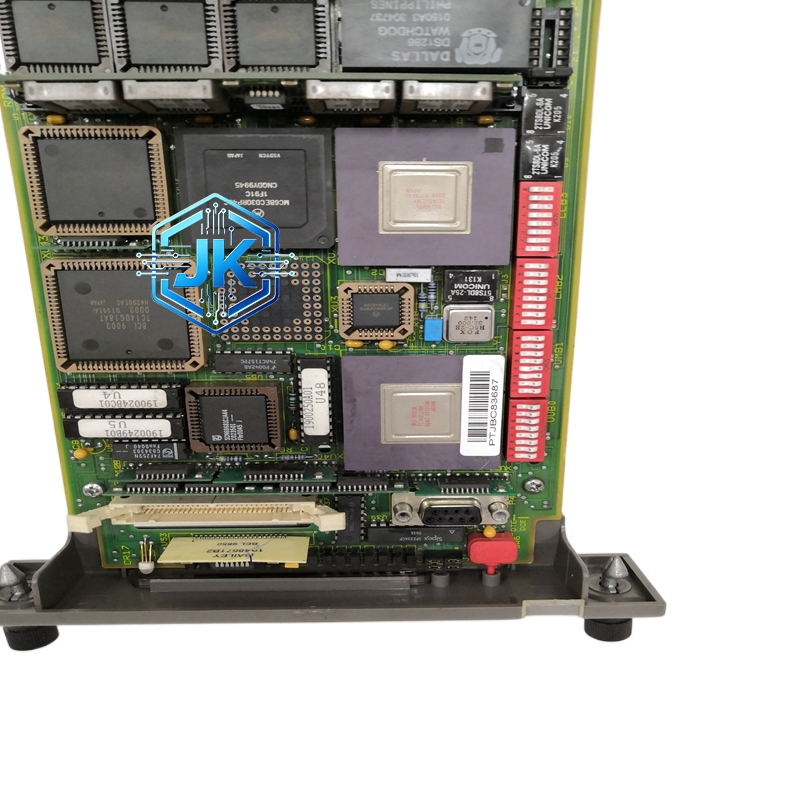

ABB INSEM01 UNITROL 励磁系统信号调理和监测模块
技术规格：
输入通道：8 通道（4 路电压 + 4 路电流）
电压输入范围：0-120V AC（经 PT 降压后）
电流输入范围：0-5A AC 或 0-1A AC（经 CT 变流后）
输出信号：4-20mA DC（两线制）
精度：电压 ±0.3%，电流 ±0.3%
频率范围：45Hz 至 65Hz
抗混叠滤波：截止频率 20Hz（硬件滤波）
过压保护：耐受 150V AC 持续 1 秒
隔离电压：输入对输出 2kV AC
供电：DC 24V，由控制器供电
功能特点：
硬件抗混叠滤波器，彻底消除高频干扰
每通道独立过压保护，防止 PT 暂态过电压损坏控制器
信号缓冲功能，驱动能力强，可驱动长电缆（最长 100 米）
支持 CT 二次侧开路保护
前面板设有 8 组 LED 指示灯
支持在线校准
具备自诊断功能
应用场景：
UNITROL 5000/1000 励磁系统的信号前端调理
大型发电机的电压电流采集前端
需要长距离信号传输的励磁项目
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 90,000 小时
防护等级：IP20
材质构成：
外壳为铝合金压铸，表面阳极氧化处理
内部滤波器为 LC 无源滤波器，元件为军工级
接线端子为铜合金镀银
PCB 为 FR-4 玻纤板，表面涂覆三防漆
结构特征：
标准 1/4 DIN 面板安装
前面板设有 8 组 LED 指示灯
底部为欧洲卡连接器
背部为 4 排高密度接线端子
工作原理：
PT 和 CT 的二次侧信号进入 INSEM01 后，首先经过保险丝和压敏电阻保护，然后通过 LC 抗混叠滤波器滤除高频干扰。滤波后的信号经过运算放大器缓冲和调理后，变为 4-20mA 标准信号送入控制器。过压保护电路在输入电压超过 150V 时立即将信号钳位。
安装要求：
PT 和 CT 的二次侧必须可靠接地（一点接地）
信号电缆使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
电压信号线和电流信号线分开走线，间距大于 10cm
模块安装在励磁控制柜内，靠近 PT/CT 端子
使用注意事项：
严禁将 PT 二次侧开路运行
严禁将 CT 二次侧开路运行
校准时使用标准信号源
每半年检查一次保险丝和压敏电阻状态
