产品简介

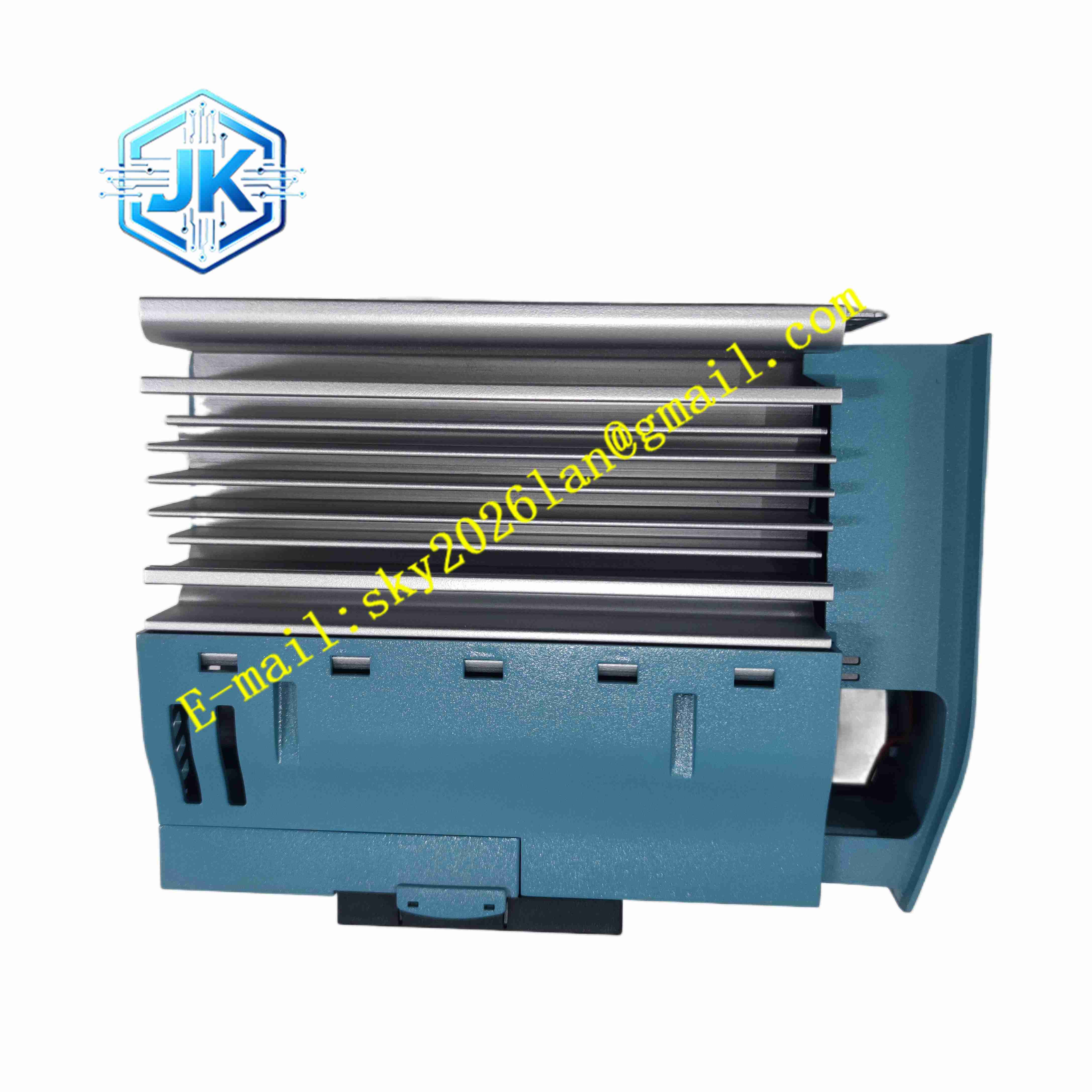

NXL00045C1N1SSS00 属于伟肯 Vacon NXL 系列紧凑型变频器。NXL 系列覆盖约 0.22 kW 至 30 kW 功率范围，适用于暖通空调、风机水泵、输送设备、包装机械及 OEM 设备配套。 从型号结构看，NXL 表示 NXL 系列；00045 通常对应 380 至 500 V 三相电压等级下的 4.5 A 电流规格；C 表示内置制动斩波器；1 表示辐射/EMC 等级；N1 通常表示无现场总线选件板；SSS 表示标准硬件配置；最后一位 0 通常表示无柜门安装套件。 该型号应以铭牌和官方手册最终确认。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

Vacon NXL00045C1N1SSS00

技术规格

  • 品牌： 伟肯 Vacon
  • 系列： NXL
  • 型号： NXL00045C1N1SSS00
  • 设备类型： 紧凑型交流变频器
  • 输入电压： 380 至 500 V AC，三相，45 至 66 Hz
  • 输出频率： 0 至 320 Hz
  • 频率分辨率： 0.01 Hz
  • 控制方式： U/f 控制、开环无传感器矢量控制
  • 斩波频率： 1 至 16 kHz，出厂默认 6 kHz
  • 模拟电压输入： 0 至 10 V，输入阻抗约 200 kΩ，分辨率 10 位，精度 ±1%
  • 模拟电流输入： 0/4 至 20 mA，输入阻抗约 250 Ω，差分型
  • 数字输入： 3 个标准，可扩展至 6 个，18 至 24 V DC
  • 辅助电源： +24 V DC，最大负载能力依机型而定
  • 模拟输出： 0/4 至 20 mA，分辨率 10 位，精度 ±2%
  • 继电器输出： 1 至 2 个可编程继电器
  • 串行通信： RS-485，支持 Modbus RTU
  • 防护等级： 依外形尺寸可为 IP20、IP21 或 IP54
  • 安全标准： EN 50178、EN 60204-1、IEC 61800-5-1、CE、UL、cUL

功能特点

  • 紧凑书本式结构： 节省控制柜安装空间，适合密集布置。
  • 多目标控制应用宏： 内置常用应用宏，减少参数设置工作量。
  • 开环矢量控制： 在无需编码器条件下改善低速转矩响应。
  • 内置制动斩波器： 该型号带 C 标识，通常标配制动斩波器。
  • 内置 EMC 滤波器： 可直接接入工业及商用配电网络。
  • 可编程 I/O： 数字输入、模拟输入、继电器输出和模拟输出均可自由定义。
  • PID 控制功能： 支持风机、水泵等过程的闭环控制。
  • 自动重起动与自动休眠： 提高系统连续运行能力。
  • 电机保护： 提供过流、过压、欠压、过载、失速、缺相和温度保护。
  • 选件板扩展： 可安装 PROFIBUS DP、I/O 扩展等选件卡。

应用场景

  • 暖通空调风机与水泵
  • 工业输送线与包装设备
  • 压缩机与鼓风机控制
  • 小型生产线主传动
  • 建筑给排水系统
  • OEM 设备配套驱动
  • 需要紧凑安装空间的电气柜

性能参数

  • 额定电流： 约 4.5 A，对应 380 至 500 V 三相应用
  • 输出电压： 0 至输入电压
  • 输出频率范围： 0 至 320 Hz
  • 起动转矩： 低过载约 150%，高过载约 200%
  • 过载能力： 高过载 1.5 倍额定电流 1 分钟/10 分钟；低过载 1.1 倍额定电流 1 分钟/10 分钟
  • 加减速时间： 0.1 至 3000 秒
  • 控制精度： 静态速度误差小于 1%
  • 通信接口： RS-485 Modbus RTU，可选现场总线
  • 防护等级： IP20/IP21/IP54，依外形尺寸而定

材质构成

  • 外壳： 金属与工程塑料组合结构
  • 功率模块： IGBT 逆变模块
  • 直流母线： 电解电容与支撑电容组
  • 控制板： 微处理器控制电路、驱动电路与 I/O 电路
  • 散热器： 铝制散热片，部分规格配备温控风扇
  • 端子： 螺钉式或插拔式接线端子

结构特征

  • 书本式外形： 宽度较窄，适合并排安装。
  • 前部接线： 电源、电机和控制端子通常位于前部或下部。
  • 选件板插槽： 可安装通信卡或 I/O 扩展卡。
  • 控制面板接口： 支持本地操作面板或 PC 调试连接。
  • 状态指示： 通过面板显示运行频率、电流、故障代码等信息。

工作原理
变频器将三相交流电源经整流和滤波后形成直流母线电压，再通过 IGBT 逆变桥以 PWM 方式输出频率和电压可调的三相交流电，从而调节电机转速和转矩。控制单元根据面板设定、模拟量输入、数字量输入或通信指令计算输出频率和电压。内置 PID 功能时，可根据反馈信号自动调节输出，实现压力、流量、温度等过程量控制。

安装要求

  • 安装在通风良好、无导电粉尘和无腐蚀性气体的环境中。
  • 运行环境温度通常为 -10 ℃ 至 +50 ℃，高过载应用需关注降容。
  • 保持变频器上下左右留有足够散热空间。
  • 电源侧应配置合适熔断器或断路器。
  • 电机电缆、电源电缆和控制电缆应分开布线。
  • 控制电缆应使用屏蔽电缆，屏蔽层单端接地。
  • 长电机电缆场合应关注 dv/dt 滤波或电抗器配置。
  • 安装后需核对电机额定电压、电流、频率和转速参数。

使用注意事项

  • 该型号具体功率、电流、外形尺寸和防护等级应以铭牌和官方手册确认。
  • 内置制动斩波器不等于内置制动电阻，外部制动电阻需另行选配。
  • 非隔离 I/O 接线时需注意共地问题。
  • RS-485 通信应使用屏蔽双绞线，并正确设置终端电阻。
  • 修改参数前应记录原始设置，避免影响设备运行。
  • 带电接线和维护必须由具备资质的人员操作。
  • 长期停用后重新投运前应检查电容、端子和绝缘状态。
