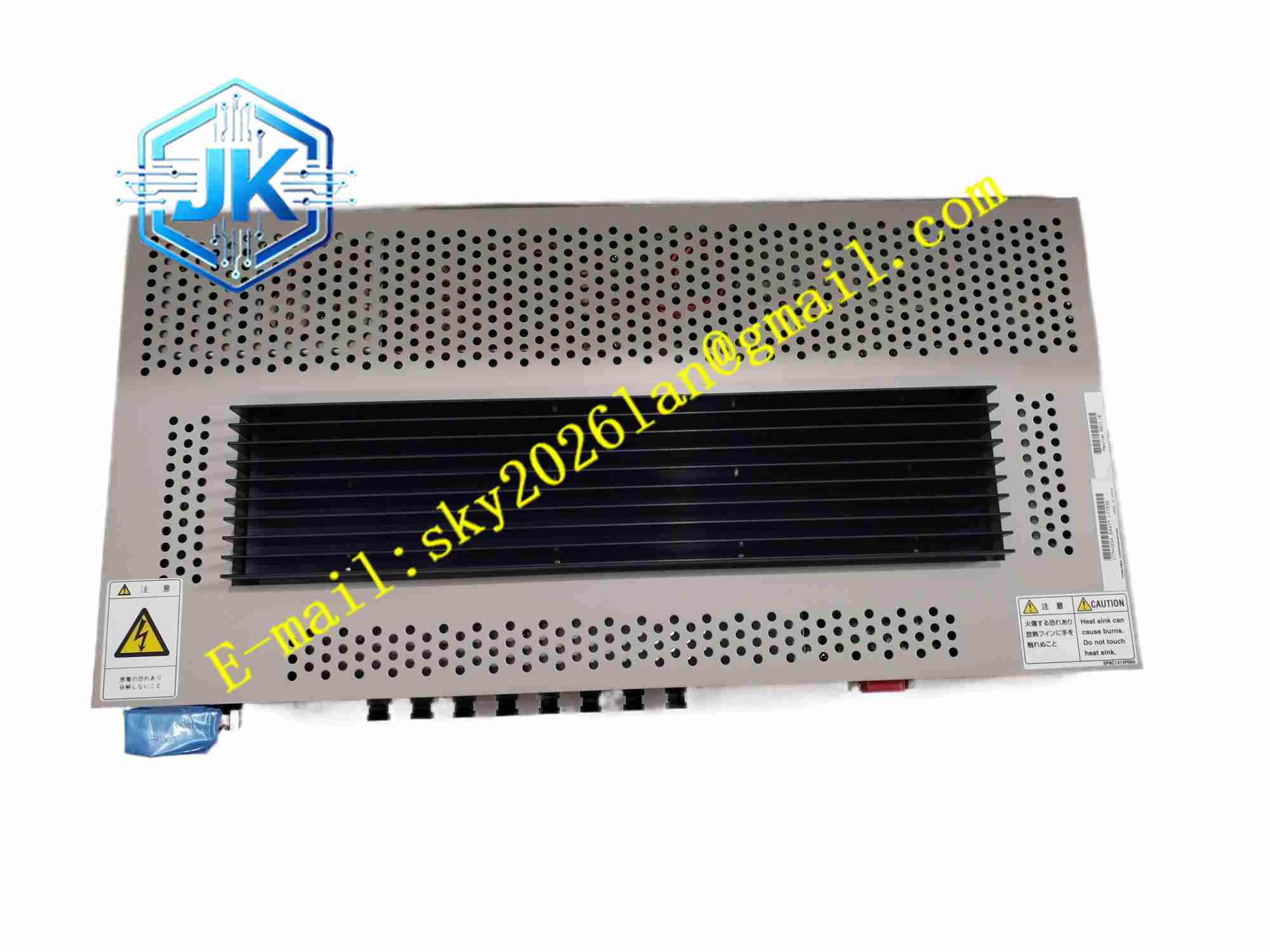

TOSHIBA UTNH23A
技术规格 8 路 MT-RJ 光纤接口；1 路 RJ45 以太网电口；A 线主站单元；支持 SNMP 网络管理协议；光纤介质传输；工作温度 0℃~55℃；传输速率 100Mbps；适配 TC-net100 工业控制网络；机架式安装。
功能特点 光纤信号中继转发，延长工业控制网络通讯距离；内置 SNMP 协议，支持网络状态远程监控；光电混合接口，实现光纤节点与双绞线节点混合组网；网络故障状态报警；链路断线自动检测，快速定位故障端口。
应用场景 东芝 TC-net100 DCS 控制系统光纤环网；火力发电厂、大型化工工厂分布式控制网络组网；远距离工业控制节点之间光纤通讯。
性能参数 光纤通讯抗电磁干扰，不受强电场、强磁场影响；链路故障快速识别；支持工业控制网络实时数据传输；支持网络拓扑状态监控。
材质构成 金属铝合金壳体；内部光纤收发模块；玻纤 PCB 主板；MT-RJ 光纤连接器，RJ45 金属网口；状态 LED 指示灯。
结构特征 机架安装式紧凑型单元；前面板配置光纤接口、网口以及网络状态指示灯；背板集成电源与总线接口，可安装在标准工业控制柜。
工作原理 设备接收各个 TC-net100 节点发来的光纤信号，内部光电转换模块将光信号转为电信号，完成数据交换转发，再转换为光信号向其他节点传输。同时内置 SNMP 代理，向上位网络管理系统上传端口状态、链路故障信息，实现网络运维监控。UTNH23A 专门负责 A 传输链路，配套 UTNH23B 构成双冗余光纤网络。
安装要求 安装在标准工业控制柜内；光纤走线满足最小弯曲半径，不可过度弯折；设备外壳可靠保护接地；远离变频器、大功率电机等强电磁干扰源。
使用注意事项 光纤端面禁止触碰污染，必要时使用专用清洁工具；插拔光纤接头轻柔操作，避免损坏光纤陶瓷端面；双冗余网络 A、B 链路不可混用 A/B 型号集线器；定期查看链路状态指示灯，监测光纤链路衰减。
