描述

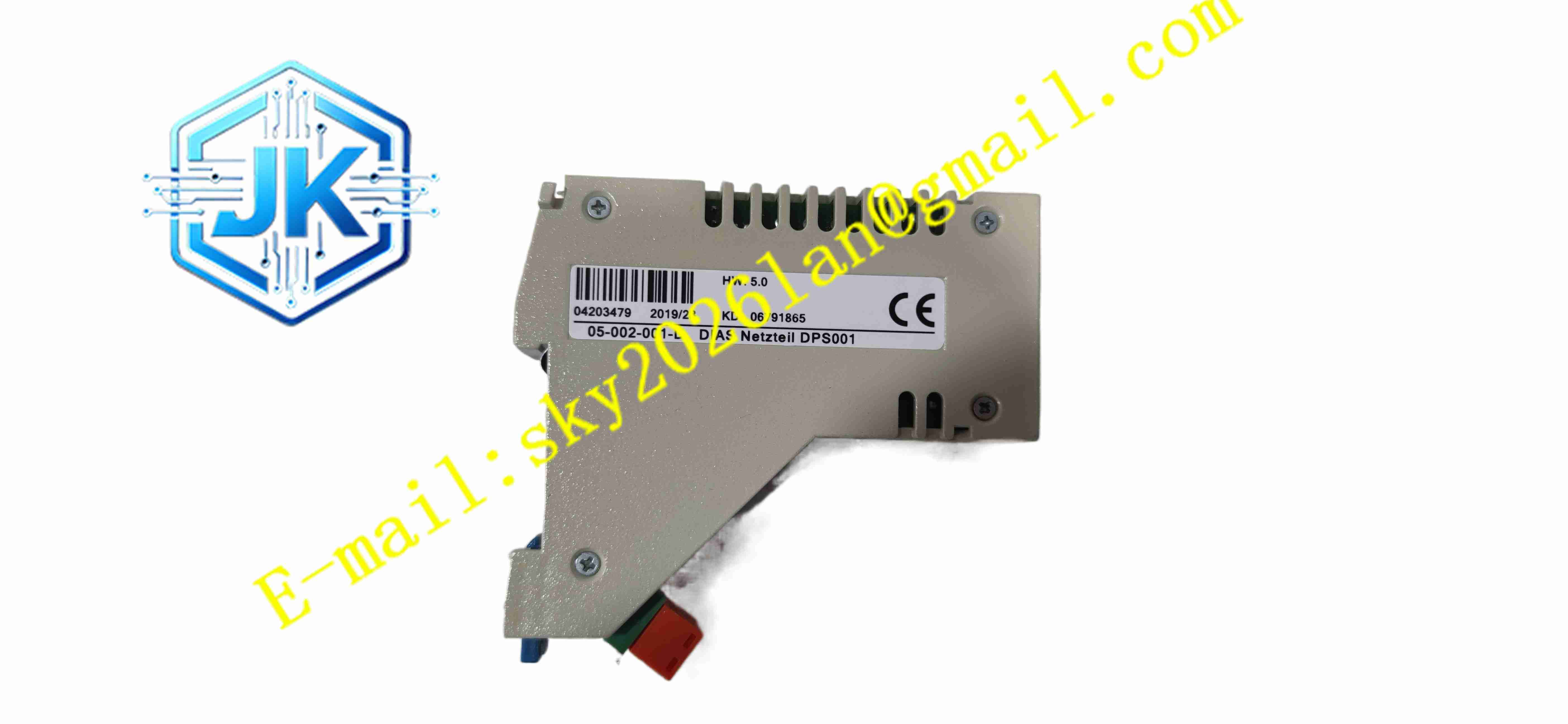

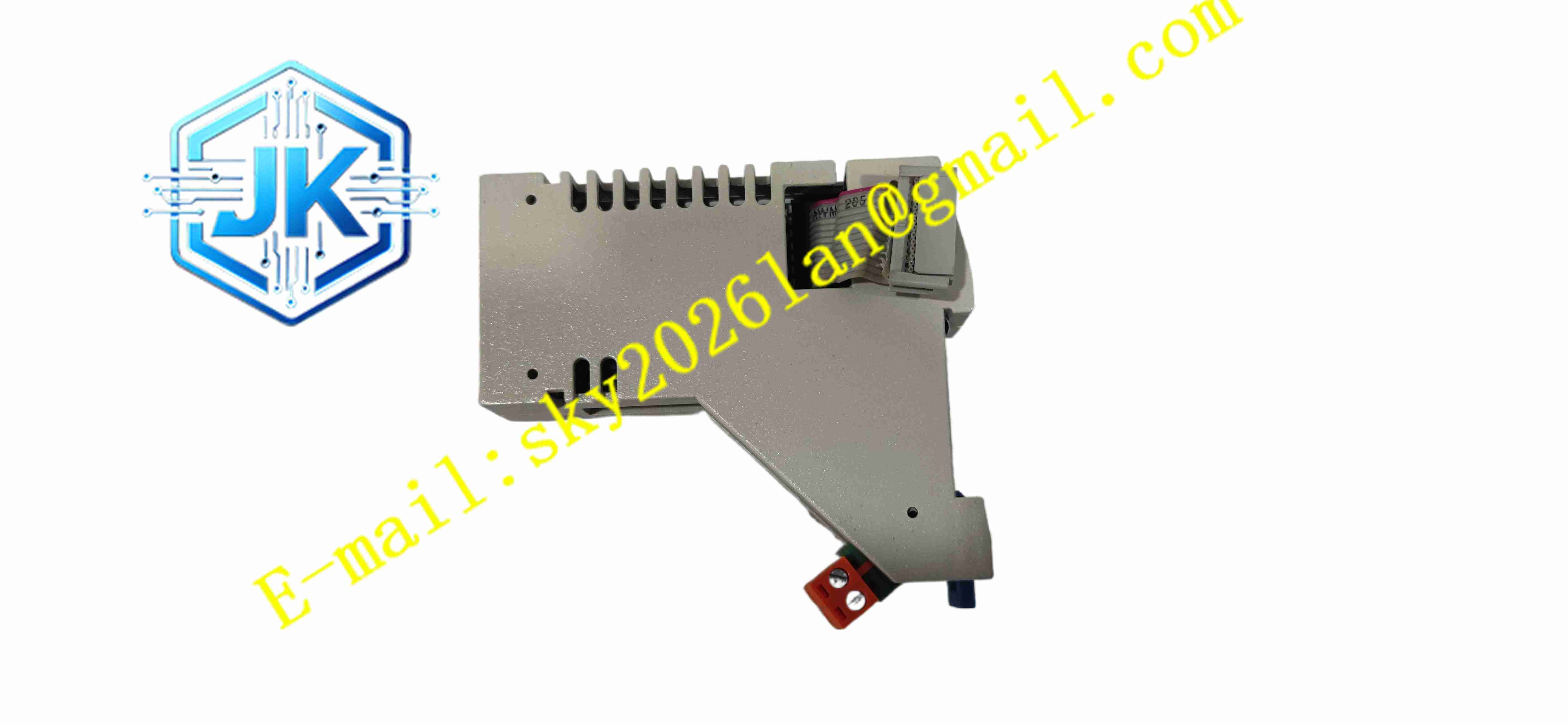

SIGMATEK DPS001
技术规格
- 输入电压：DC18V～30V，额定 DC24V
- 输入最大电流：1A
- 总线输出电压：DC5.0V～5.35V
- DIAS 模块总输出电流上限：1.3A，其中 CPU 占用约 600mA
- 状态指示：24V 电源正常绿灯、DC 总线正常绿灯
- 安装方式：DIN 导轨卡扣安装
- 工作温度：0℃～55℃
- 存储温度：-20℃～+85℃
- 防护等级：IP20
- 重量：约 0.11kg
功能特点
- 专为 DIAS 总线架构设计，稳定输出 5V 背板总线电压
- 双路 LED 状态指示灯，直观监测输入电源与总线输出状态
- 内置过流、过压、短路保护，故障时切断总线输出，保护后端 CPU 与 I/O 模块
- 模块上电自动自检，检测内部电源回路状态
- 紧凑窄型壳体，节省控制柜安装空间
- 兼容 DIAS 全系列 CPU、数字 I/O、模拟 I/O 模块
- 宽输入电压范围，适应工业现场 24V 电源波动
- 非易失硬件标识，机架总线识别模块类型
应用场景
- SIGMATEK DIAS 自动化控制系统机架供电
- 注塑机、包装机械、金属加工设备 DIAS 控制站
- 小型产线分布式 DIAS 控制单元供电
- 测试设备、专用机床 DIAS 运动控制系统
材质构成
- 外壳：阻燃增强工程塑料壳体
- 主控 PCB：FR4 多层玻纤电路板，三防涂覆
- 功率器件：DC-DC 降压转换芯片
- 无源元件：高压电解电容、薄膜电容、采样电阻、ESD 保护二极管
- 接线端子：弹簧快速接线端子，免螺丝结构
- 导轨卡扣：玻纤增强塑料卡扣件
结构特征
- 窄型 DIN 导轨模块，可与 DIAS CPU、I/O 模块并排安装
- 前面板集成两颗绿色状态 LED 指示灯
- 前端弹簧端子，用于外部 DC24V 电源接入
- 背部 DIAS 总线背板对接接口，直接向机架总线输出 5V 电源
- 内部电路分区，输入电源回路与总线输出回路隔离
- 自然散热，无风扇结构，降低粉尘影响
工作原理 外部 DC18~30V 直流电源接入模块输入端子，内部 DC-DC 降压电路稳压转换为 5V 直流电压，通过背部 DIAS 背板总线输送给机架上的 CPU 与其他 DIAS 模块。模块实时监测输入电压、输出电流，当出现短路、过流、过压时，立即关断输出，同时熄灭对应状态指示灯，防止后端模块损坏。
安装要求
- 卡扣固定在标准 35mm DIN 导轨，与 DIAS 其他模块紧密对接
- 外部 24V 供电线缆采用屏蔽双绞线，屏蔽单点接地
- 动力线缆与信号线缆分开敷设，避免干扰
- 控制柜提供稳定 DC24V 电源，电源容量满足整机模块总电流
- 环境温度维持 0℃～55℃，柜内无凝露
- 模块周边预留通风间隙，保证自然对流散热
使用注意事项
- 上电前确认输入电源极性，严禁正负极反接
- 总负载电流不可超过 1.3A 上限，避免过载保护触发
- 维护前断开 24V 输入电源，等待内部电容放电
- 定期检查弹簧接线端子，防止振动造成接触松动
- 故障排查查看面板 LED，区分是外部供电故障还是模块内部故障
- 备件存放于防静电包装内
