描述

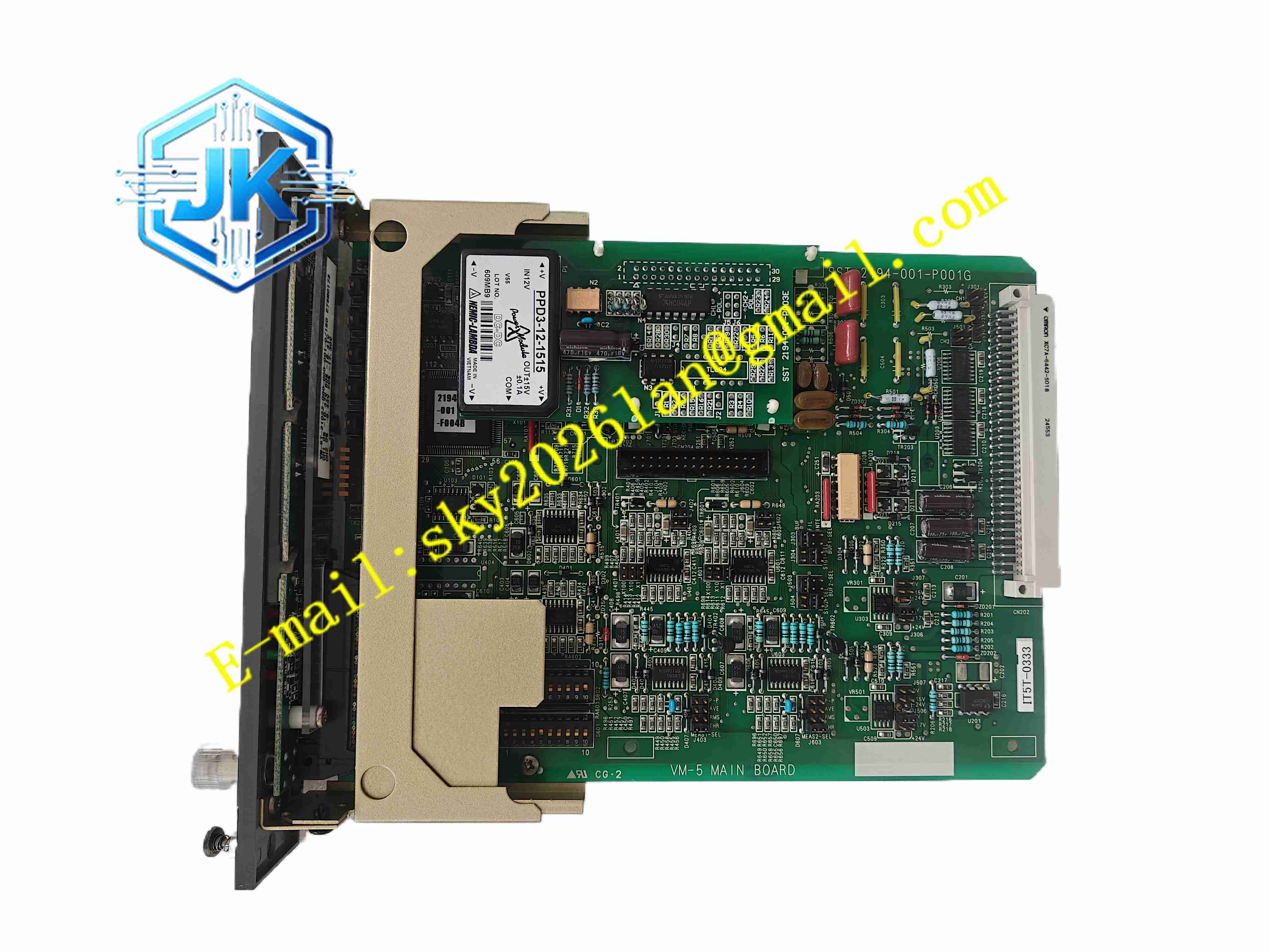

SHINKAWA VM-5T-21010-111-111-011-0EX5
技术规格： 型号：VM-5T-21010-111-111-011-0EX5 产品类型：TSI 轴振动位移监测模块 供电：AC100~240V 输入信号：电涡流探头位移信号 输出：4-20mA 模拟量输出，继电器报警触点 防爆等级：本安防爆认证 防护等级：IP20，机架安装 工作温度：-10℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE，API670，防爆认证
功能特点： 实时采集电涡流探头信号，测量转子轴径向振动、轴向位移。 双通道独立测量，可分别设置预警、危险两级报警阈值。 面板背光液晶显示屏，直接显示测量数值、通道状态。 继电器无源触点输出，用于机组报警、停机联锁。 4-20mA 模拟量输出，接入 DCS、PLC 系统。 内置传感器断线、短路故障检测，探头线缆异常立即告警。 本安防爆电路设计，适配危险爆炸工况。 参数面板按键组态，断电参数保持。
应用场景： 化工离心压缩机、泵、小型汽轮机 TSI 监测，油气装置防爆区域旋转机械轴振动位移保护。
性能参数： 位移测量精度高，微米级测量分辨率 两级报警延时独立可调，规避瞬时波动误跳机 模拟量输出线性误差小 长期运行零点漂移小，温漂控制稳定
材质构成： 外壳：阻燃铝合金壳体，防腐喷塑 电路板：FR4 工业 PCB，信号调理与 MCU 处理芯片 显示面板：透光 PC 面板，背光 LCD 显示屏 接线端子：镀金螺丝紧固端子
结构特征： 19 英寸机架插卡式模块，前面板集成显示屏幕、功能按键、状态 LED。 背部接线端子，接入探头延长电缆、电源、输出信号线。 模块卡扣固定在 VM5 系列机架插槽，IP20 防护。
工作原理： 模块上电，为电涡流探头提供驱动信号，探头感应转子与探头之间间隙变化，返回高频调幅信号。模块内部解调电路将高频信号转换为间隙位移数值，液晶屏实时展示。当测量值超过预警阈值，预警继电器动作；达到危险阈值，危险继电器动作，触发机组停机联锁。模块持续监测探头回路阻抗，断线、短路故障点亮故障指示灯，输出故障信号。EX 防爆版本内部本安隔离电路，限制输出能量，不会引燃现场可燃气体。
安装要求： 模块插入 VM5 系列 19 英寸机架插槽，锁紧固定。 探头延长电缆使用同轴屏蔽电缆，电缆长度匹配模块标定参数。 本安回路接线严格遵守防爆安装规范，本安线缆与动力电缆分隔敷设。 设备可靠保护接地。
使用注意事项： 防爆区域安装作业必须遵守防爆规范。 探头电缆不可随意加长，改动电缆长度后必须重新标定。 接线断电操作，避免本安回路带电插拔。 模块内部无用户维修零件，故障整体更换。
