描述

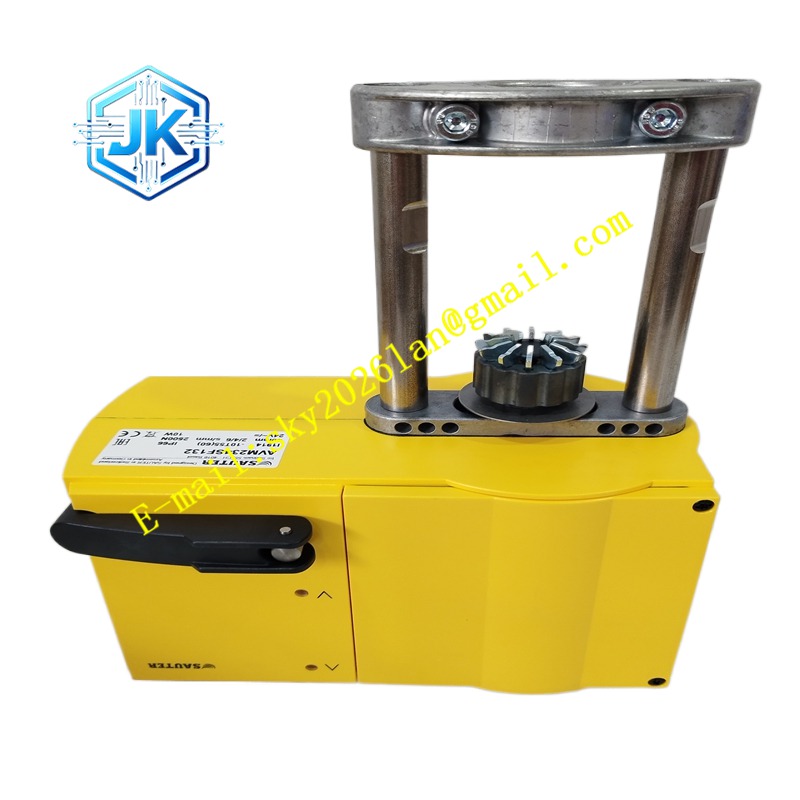

SAUTER AVM234SF132
技术规格 额定供电 24VAC；额定推力 2500N；行程范围 14mm 至 40mm；控制信号兼容 0-10V 电压、4-20mA 电流，也支持两点、三点开关量控制；内置步进电机与电子定位单元；防护等级 IP66；具备手动操作曲柄；自动行程适配功能。
功能特点 上电自动识别所配阀门行程，自动标定阀杆全行程位置，标定参数断电保存。支持通过拨码开关选择流量特性，包含线性、平方根、等百分比三种曲线。内置力检测回路，达到限位推力时自动切断电机输出，保护阀门与执行器齿轮箱。自带 LED 指示灯，区分连续信号、开关信号模式与故障状态。配备手动曲柄，断电时人工操作阀门开度。支持输出阀位反馈信号，向上位控制器回传实际开度。
应用场景 楼宇中央空调冷热水调节阀、区域供热换热站温控阀、洁净车间暖通系统、工业冷却水流量调节回路、酒店楼宇自控 BMS 系统。
性能参数 定位重复精度高；运行噪音低；齿轮箱免维护；推力稳定；阀位反馈信号线性度良好。
材质构成 外壳主体为阻燃黄色工程塑料；内部齿轮采用烧结合金钢；阀杆连接套筒为不锈钢；密封件为耐老化橡胶；控制电路板 FR-4 阻燃基板；手动曲柄为高强度工程塑料。
结构特征 分体式阀体配套结构，下部法兰直接固定在调节阀阀头；两侧伸出导向光杆，带动阀杆直线运动；侧面集成控制接线盒，带有电缆防水接头；正面设置两个状态 LED 指示灯与模式拨码开关；侧边伸出手动操作曲柄。
工作原理 上位控制器下发给定控制信号，定位板识别信号类型，驱动步进电机带动齿轮箱与阀杆移动。内置位置传感器实时采集阀杆实际位置，和设定开度做闭环对比，持续修正位置误差。当阀杆到达机械限位、推力超标时，力反馈回路切断电机驱动，避免机械过载损坏。
安装要求 将执行器法兰对准调节阀阀头，使用配套螺栓锁紧；接入 24VAC 供电线缆与控制信号线；通电后执行自动行程初始化标定；拨码开关设置流量特性与运行时间；手动曲柄测试阀杆全程移动顺畅性。
使用注意事项 介质管路做好排污，避免杂质卡滞阀芯；电缆防水接头拧紧，防止水汽进入接线盒；执行器外壳可靠接地；禁止在阀门卡死状态下强制上电驱动；定期检查导向杆有无积尘卡涩。
