描述

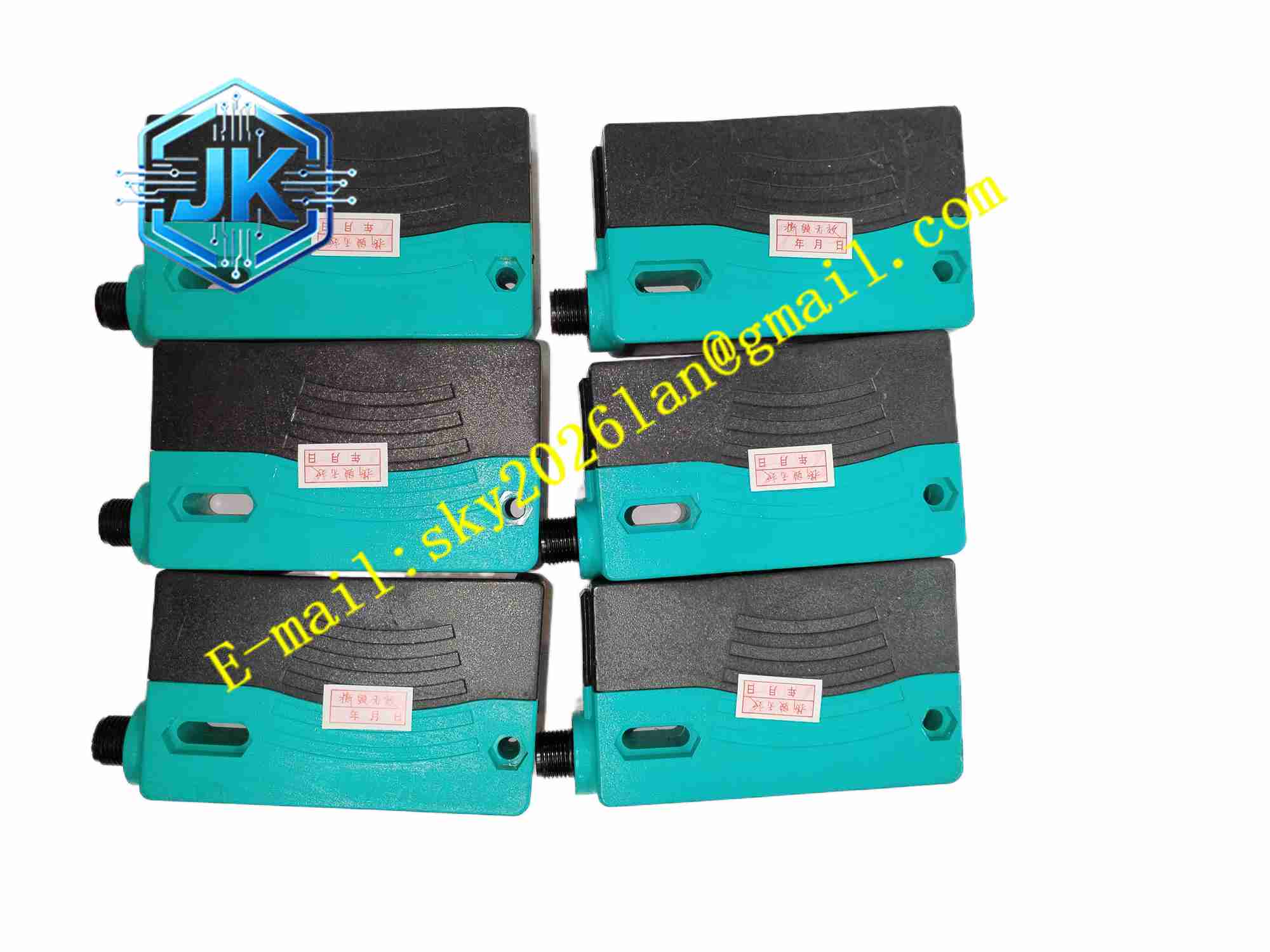

Pepperl+Fuchs RL28-8-H-1500-LAS105110
技术规格 型号：RL28-8-H-1500-LAS/105/110 传感器类型：背景抑制型激光光电传感器 光源：1 类激光二极管，调制可见红光，波长 650nm 脉冲长度：4.5μs 重复频率：约 1.5kHz 检测距离范围：100mm ~ 1500mm，可调节 背景抑制能力：最大为检测上限距离的 10% 供电电压：DC10V ~ 30V 输出类型：NPN 数字开关量输出 连接方式：M12×1 五针圆形接插件 外壳尺寸：88mm × 51.8mm × 25.8mm 工作温度：-25℃ ~ +55℃ 储存温度：-40℃ ~ +70℃ 相对湿度：0%~95% 无凝露 防护等级：IP67
功能特点 采用三角测距背景抑制技术，背景物体无论反光强弱，不会产生误触发，适合背景复杂的工位检测场景。 激光光束光斑细小，可识别微小尺寸工件，普通红外光电传感器无法稳定识别的小零件可可靠检测。 1 类激光安全等级，在正常使用条件下，人眼直视激光束不会造成永久性损伤，无需额外激光防护装置。 内置环境光抑制电路，车间照明、日光、荧光灯光不会干扰传感器检测结果。 面板具备信号强度指示灯与开关状态 LED 指示灯，直观查看接收信号强弱与输出状态。 检测距离可通过电位器连续调节，适配不同工位安装距离需求。 输出回路内置短路保护与反极性保护，接线错误不会直接烧毁传感器。 外壳坚固耐冲击，IP67 防护等级，可在粉尘、有水溅落的车间现场长期使用。 支持快速 M12 插头插拔，现场拆装更换便捷。
应用场景 自动化流水线工件到位检测，小型零部件计数，包装机械物料检测，物流输送线箱体识别，汽车零部件装配工位，仓储分拣设备，金属加工工件位置检测，橡胶塑料生产线物料监测。
性能参数 激光光斑直径小，远距离下依然保持高定位精度。 目标物体颜色影响极小，黑色、白色、金属反光工件均可稳定检测。 响应速度快，高速流水线工件移动不会出现漏检。 输出短路保护响应迅速，线路短路时自动限流。 EMC 工业电磁兼容达标，变频器、电机启停不会造成传感器误动作。 长周期连续运行，激光器衰减缓慢，长期使用检测距离稳定。
材质构成 传感器外壳：主体绿色部分为阻燃 PC 工程塑料，前端光学窗口为耐刮擦透明光学塑料。 内部 PCB 基板：FR4 工业电路板，表面三防涂层。 核心元器件：1 类激光发射二极管、光电接收阵列、信号处理 MCU、放大电路、输出驱动芯片、稳压保护器件。 连接器：M12 金属螺纹接插件，镀金触点，耐腐蚀。 内部固定支架：耐高温塑料支架。
结构特征 长方体紧凑型外壳，侧面预留标准安装孔，可使用配套支架固定在设备机架。传感器前端布置光学发射与接收窗口，侧面设置调节电位器与状态 LED 指示灯。尾部集成 M12 圆形五针连接器，直接对接传感器屏蔽线缆。电路板集成在壳体内，光学发射与接收光路物理隔离，避免发射光直接干扰接收端。外壳密封胶圈实现 IP67 密封，阻挡粉尘与液态水进入壳体内部。
工作原理 DC10~30V 直流电源接入传感器 M12 连接器供电引脚，内部稳压电路为激光发射单元、接收阵列、信号处理电路供电。激光二极管发射调制红色激光束，照射至目标工件表面，反射光线回到传感器内部光电接收阵列。MCU 根据反射光斑在接收阵列上的位置，计算目标物体到传感器的实际距离。当目标物体距离落在设定检测区间内，传感器 NPN 输出通道导通；目标超出设定距离，即使后方存在高反光背景物体，传感器保持原有输出状态，实现背景抑制。传感器持续监测接收信号强度，信号异常时指示灯提示，输出回路内置保护电路，应对线路短路、电源反接故障。
安装要求 选择无强震动的设备机架位置，使用配套支架固定传感器，拧紧安装螺丝，避免运行中传感器移位。 激光发射窗口保持清洁，激光光路内无遮挡物，安装时避开强反光背景物体。 使用 M12 屏蔽传感器线缆，线缆远离动力电缆敷设，屏蔽层单点接地。 根据工位实际距离，旋转传感器电位器完成检测距离标定，标定完成后进行多次工件测试验证。 上电，放置目标工件与背景物料，校验传感器开关输出动作，确认无背景误触发。
使用注意事项 虽然属于 1 类激光，禁止使用光学放大设备观察激光发射窗口。 光学窗口表面粉尘、油污会造成检测失效，定期使用无尘软布清洁窗口，禁止使用有机溶剂擦拭光学镜片。 不可超出 DC10~30V 额定供电范围接入电源，高压会直接损坏传感器。 避免传感器外壳遭受强力撞击，撞击会造成内部光路偏移，检测性能下降。 传感器不可长时间浸泡在水中，IP67 仅防护短时溅水与粉尘。 备件替换必须使用同型号产品，不同检测量程型号不可直接替换。
