描述

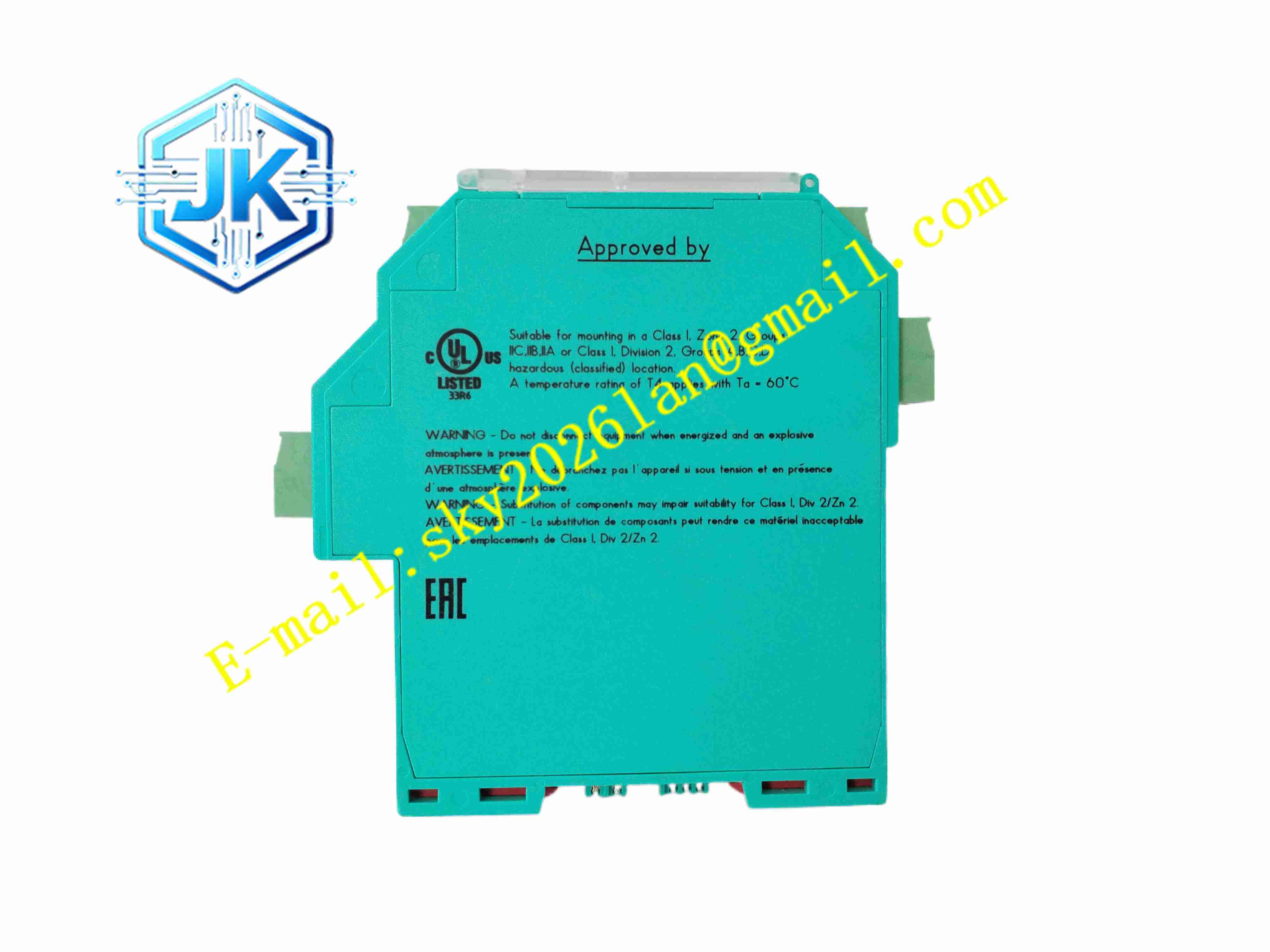

Pepperl+Fuchs KFD2-STC4-1
技术规格
品牌：Pepperl+Fuchs
型号：KFD2-STC4-1
信号类型：模拟量输入
通道数量：单通道
供电方式：24 V DC（Power Rail 或端子供电）
额定电压：20 至 35 V DC
功耗：约 1.4 至 1.5 W
输入信号：0/4 至 20 mA
输入类型：2 线制和 3 线制智能变送器、2 线制智能电流源
输出信号：0/4 至 20 mA
输出负载：0 至 800 Ω（20 mA 时）
输出纹波：最大 50 µArms
HART 通信：支持双向 HART 通信，频率 0 至 7.5 kHz
安全完整性等级：SIL 2，符合 IEC 61508
电磁兼容性：符合 NAMUR NE21
环境温度：-20 至 60°C
安装方式：35 mm DIN 导轨安装
连接方式：螺钉端子，带测试插座
危险区域认证：允许安装在危险区域 2 区
功能特点
单通道隔离式安全栅
为 2 线制和 3 线制 HART 智能变送器供电
4-20 mA 模拟信号隔离传输
支持 HART 数字通信双向透传
输出隔离，信号传输安全可靠
SIL 2 安全等级，满足功能安全要求
24 V DC 供电，支持 Power Rail 总线供电
带测试插座，便于现场调试和维护
符合 NAMUR NE21 电磁兼容标准
允许安装在危险区域 2 区
DIN 导轨安装，节省控制柜空间
LED 状态指示，便于故障诊断
应用场景
石油化工过程控制变送器信号隔离
天然气处理站压力/温度/流量变送器接入
制药行业危险区域智能仪表信号传输
电力行业变送器信号安全隔离
水处理系统智能传感器信号采集
DCS/PLC 系统 4-20 mA 模拟量输入隔离
需要 HART 通信的智能仪表系统集成
安全仪表系统（SIS）模拟量信号处理
性能参数
供电电压：20 至 35 V DC
功耗：约 1.4 至 1.5 W
输入信号：0/4 至 20 mA
输出信号：0/4 至 20 mA
输出负载：0 至 800 Ω（20 mA 时）
输出纹波：最大 50 µArms
HART 通信频率：0 至 7.5 kHz
上升时间：20 µs
启动时间：200 µs
安全等级：SIL 2（IEC 61508）
电磁兼容：符合 NAMUR NE21
工作温度：-20 至 60°C
安装方式：35 mm DIN 导轨
连接方式：螺钉端子，带测试插座
材质构成
阻燃工程塑料外壳
HART 通信隔离电路
模拟信号调理电路
光耦隔离器件
回路供电电路
测试插座
LED 状态指示灯
螺钉接线端子
内部印制电路板
DIN 导轨卡扣结构

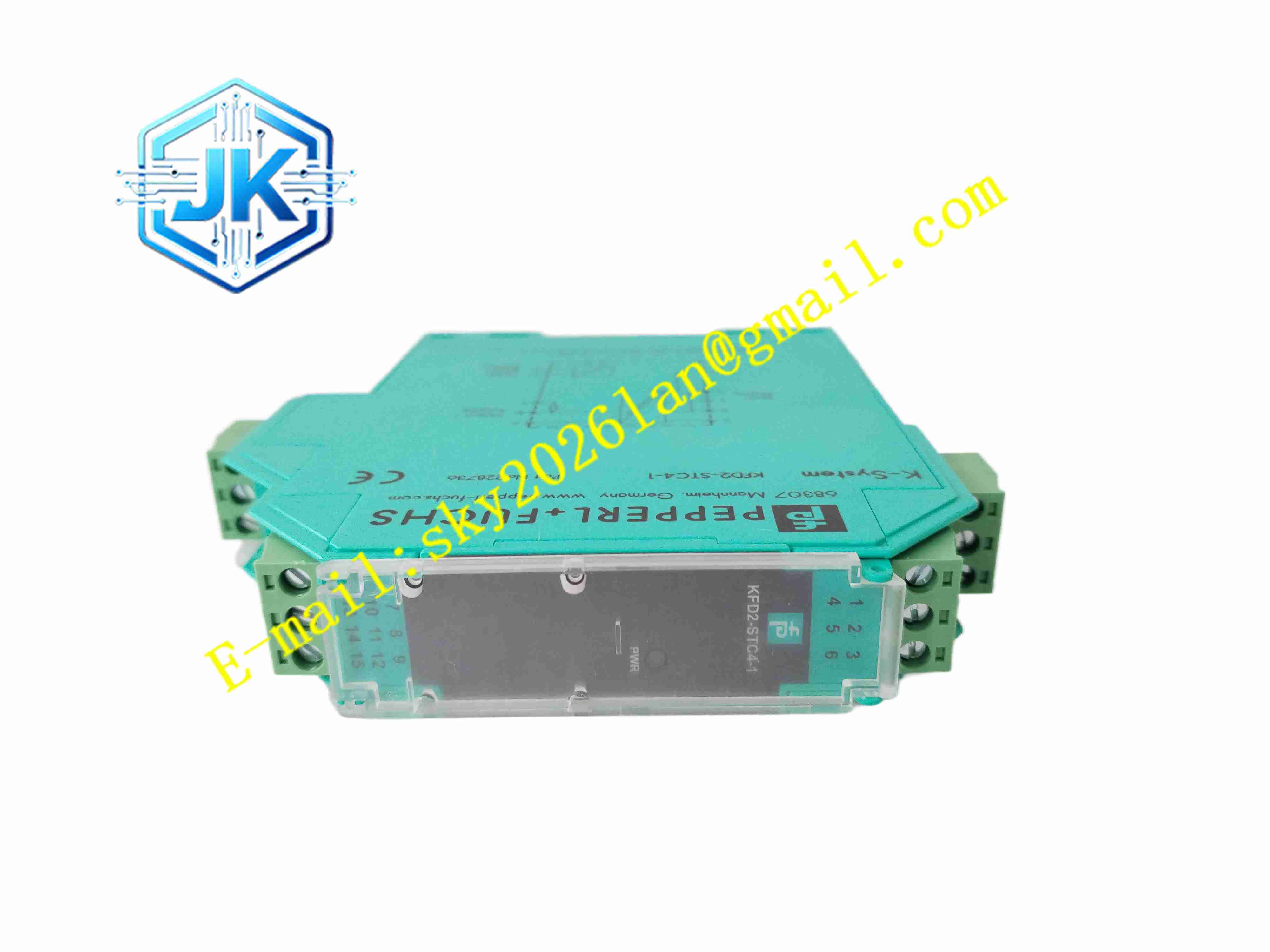

结构特征
标准 K-System 系列 DIN 导轨安装外形
正面设置 LED 状态指示灯
输入端子连接现场变送器
输出端子连接 DCS/PLC 系统
供电端子或 Power Rail 接口
集成测试插座，便于 HART 通信器接入
端子标识清晰
紧凑模块化设计
外壳表面预留贴标空间
适合控制柜内密集安装
工作原理
KFD2-STC4-1 通过回路供电电路为危险区域的 2 线制或 3 线制 HART 智能变送器提供工作电源。变送器输出的 4-20 mA 电流信号经输入端子进入模块，通过信号调理和光耦隔离后传输至安全区输出侧，以 0/4-20 mA 信号形式送至 DCS 或 PLC 系统。叠加在 4-20 mA 电流上的 HART 数字通信信号经专用隔离电路双向透传，允许安全区 HART 通信器与现场智能变送器进行参数配置和诊断通信。输入、输出和电源之间通过电气隔离确保安全。
安装要求
安装在 35 mm DIN 导轨上
确认供电电压在 20 至 35 V DC 范围内
正确连接 Power Rail 或螺钉端子供电
现场侧输入端子连接智能变送器
控制侧输出端子连接 DCS/PLC 模拟量输入
确认 HART 通信回路阻抗满足要求
利用测试插座接入 HART 通信器进行调试
上电后检查 LED 状态指示
验证 4-20 mA 信号和 HART 通信正常
使用注意事项
仅用于 HART 智能变送器信号隔离
输入信号应为 0/4-20 mA 标准信号
不得超出额定输出负载范围
HART 通信时需确保回路阻抗足够
测试插座使用后应妥善保护
定期检查 LED 状态指示
更换模块前应断开供电
工作环境温度应在 -20 至 60°C 范围内
保持端子接线牢固
具体参数以 Pepperl+Fuchs 官方数据手册和模块铭牌为准
