描述

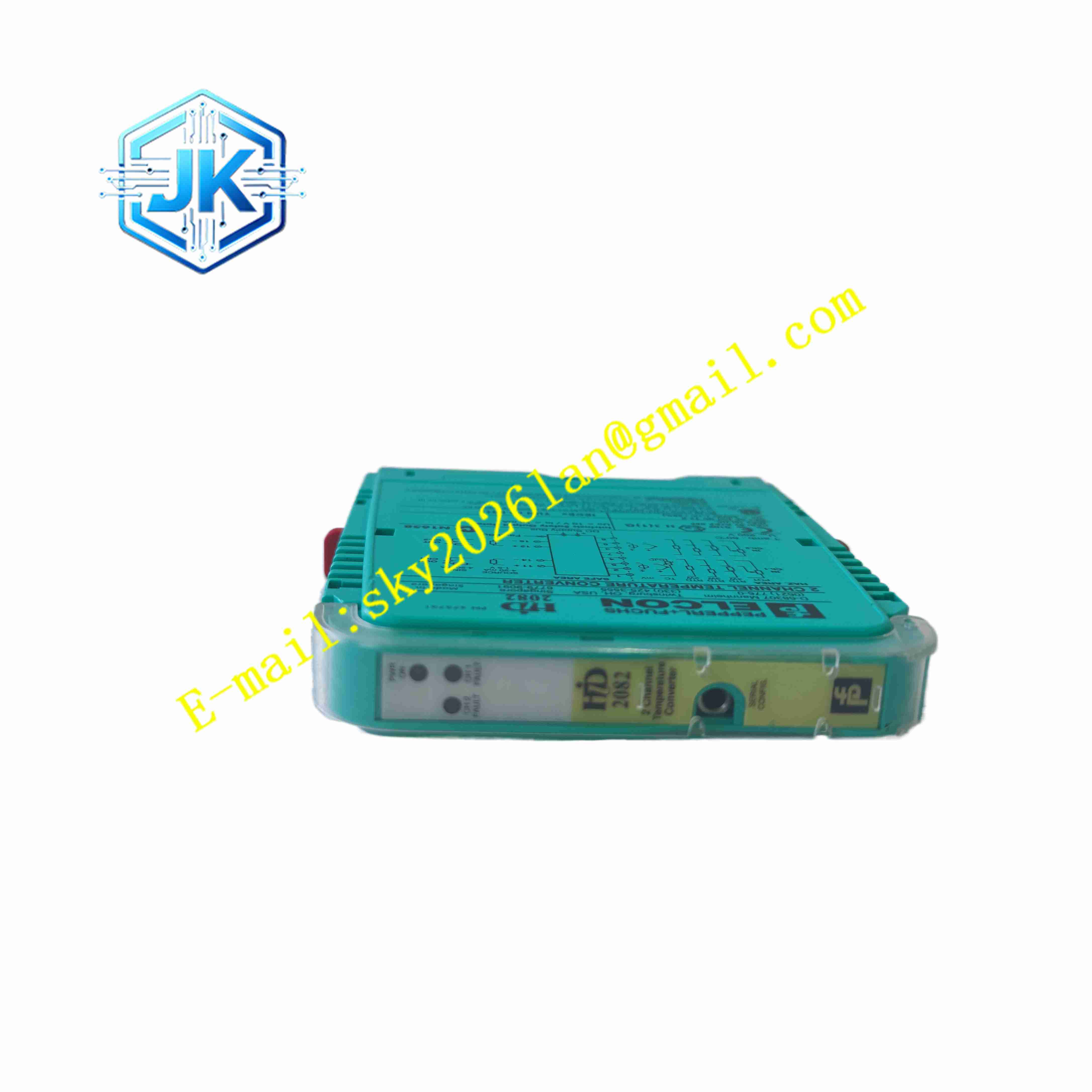

Pepperl+Fuchs HID2082
技术规格
- 供电电源：20.4~30V DC，总线供电，端子底板取电
- 通道数量：双通道
- 输入信号：热电偶、RTD 热电阻、电位器信号
- 输出信号：4~20mA，源 / 沉可选，或 1~5V 电压信号，支持一进二出信号分配
- 安全等级：SIL2，满足 IEC61508、IEC61511
- 故障检测：传感器断线检测、LFD 线路故障检测
- 组态软件：PACTware
- 工作温度：-40℃ ~ +70℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP20，DIN 导轨安装
- 壳体宽度：18mm
- 重量：0.13kg
功能特点
- 本安限能隔离，防爆区域温度传感器安全信号采集。
- 内置温度线性化算法，热电偶、热电阻信号直接转换成标准工业模拟信号。
- PACTware 软件远程组态，选择传感器类型、温度量程。
- 传感器断线检测，识别 RTD、热电偶断线故障，输出报警。
- 一进二出信号分配，一路温度信号同时供给两套控制系统。
- 双通道独立隔离，两路温度采集互不干扰。
- SIL2 功能安全认证，用于 SIS 系统温度监测回路。
- 窄型模块化壳体，节省控制柜安装空间。
- 前面板指示灯，显示电源、通道故障状态。
- 上电硬件自检，校验输入输出通道。
应用场景
- 化工防爆区域温度传感器信号采集转换
- 油气装置炉体、管道温度监测
- 电厂 SIS 系统温度安全监测回路
- 防爆制药车间反应釜温度采集
材质构成
- 外壳：阻燃 PC 塑料 DIN 导轨壳体
- PCB 板：FR4 电路板，三防涂层
- 隔离器件：光电隔离芯片、信号调理放大器
- 接线端子：弹簧镀锡铜端子
- 保护器件：齐纳二极管、TVS 瞬态抑制器件
结构特征
- 卡扣式 DIN 导轨窄型模块，上下分设现场输入端子与安全侧输出端子。
- 内部隔离屏障分隔危险区与安全区电路，实现能量隔离。
- 无风扇被动散热，支持多模块并排密集安装。
工作原理 现场热电偶或热电阻温度信号送入模块，模块采集原始信号，内置算法完成冷端补偿、线性化处理，转换为标准 4-20mA/1-5V 信号输出到 DCS。模块持续监测传感器回路，传感器断线立即触发故障报警，同时本安电路限制送入危险区能量。
安装要求
- 固定在安全区控制柜 DIN 导轨，安装在 HiD 端子底板。
- 现场温度线缆采用本安屏蔽电缆，单独布线，远离动力电缆。
- 机柜可靠接地，本安回路接地遵循防爆规范。
- 使用 PACTware 软件配置传感器类型、量程，完成信号校准。
使用注意事项
- 热电偶布线需要考虑冷端补偿，避免额外测量误差。
- 本安回路电缆电容电感必须匹配安全栅参数。
- 备件操作佩戴防静电手环。
- 定期校验温度测量精度和断线检测功能。
