描述
OMEGA OS550
技术规格
品牌：OMEGA
系列：OS550/OS550A
产品类型：工业级红外测温仪/变送器
测量方式：非接触式红外测温
光谱响应：8 至 14 微米
发射率：0.10 至 1.00，步进 0.01
精度：读数的 ±1% 或 1.7°C，以较大者为准
重复性：读数的 ±1% 加 1 位数
响应时间：100 ms，达到最终值的 63.2% 至 63.5%
模拟输出：1 mV/°C、0 至 5 V DC 或 4 至 20 mA
报警输出：上限和下限报警，电压输出，驱动能力 100 mA
供电电源：8 至 24 V DC，80 mA

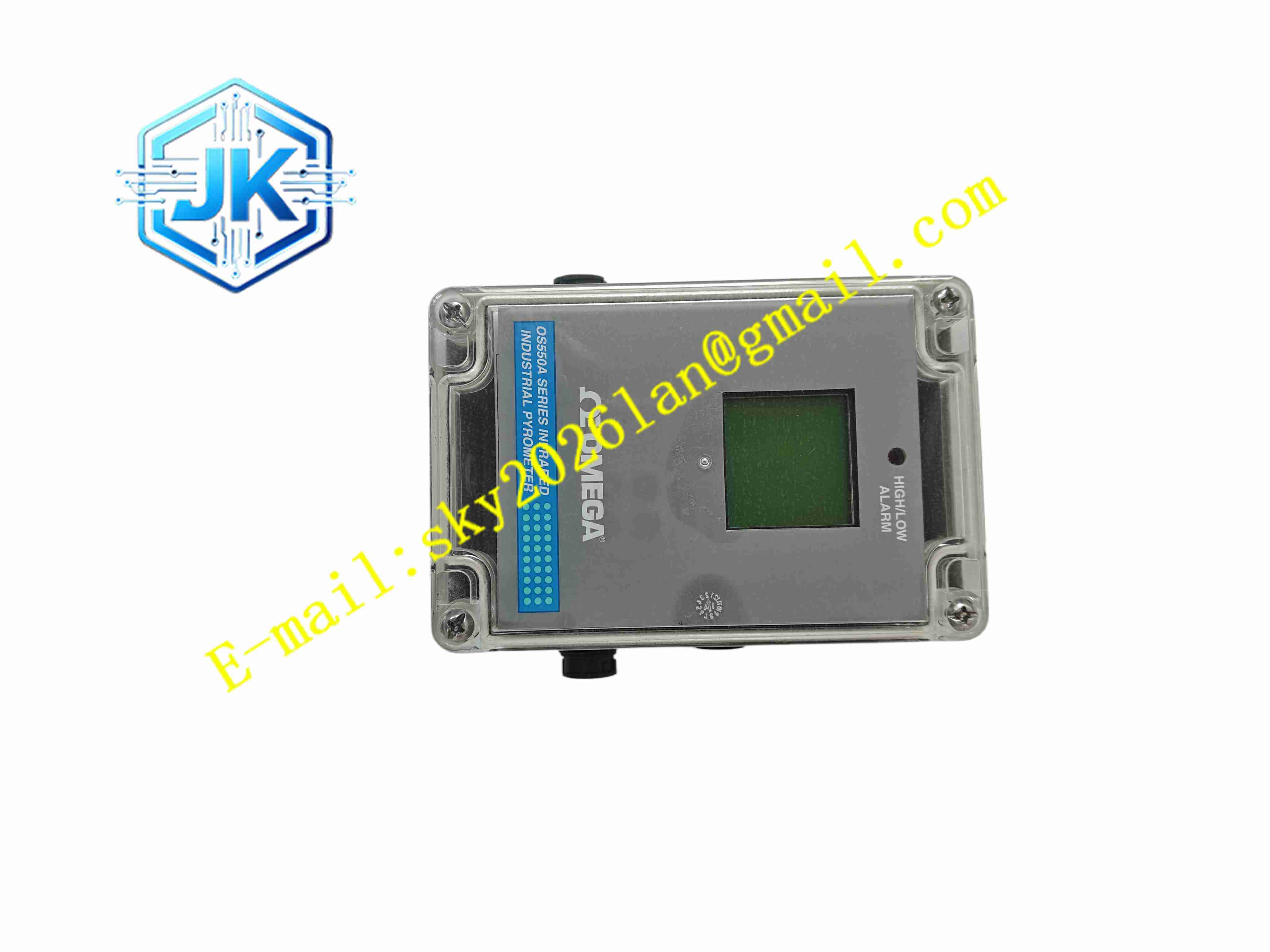

显示：背光 LCD
通信接口：RS232，部分型号支持双向通信
防护等级：NEMA 4，IP65
工作环境温度：电子元件和标准传感头 0 至 50°C；带水冷护套时传感头最高可达 85°C
传感头尺寸：约 109 mm 长，外径 41 mm

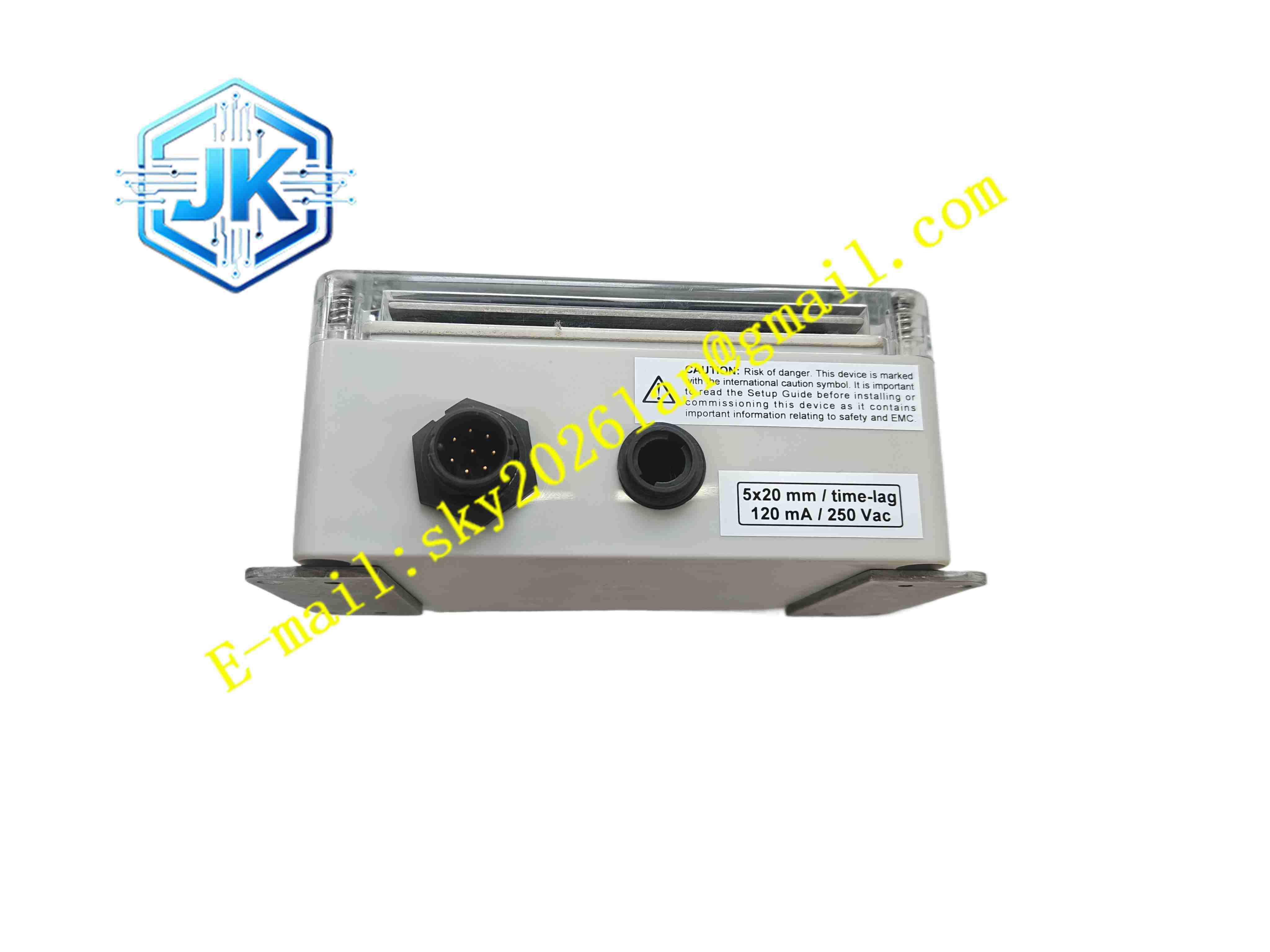

电子外壳：塑料外壳约 120×80×51 mm；铝制外壳约 115×90×56 mm
电缆长度：随附约 4.5 m 传感器头和电源/输出电缆
激光瞄准：650 nm 红色激光，最大输出功率低于 1 mW
功能特点
非接触式温度测量
响应速度快
可调节发射率，适应不同材料
支持 4 至 20 mA、0 至 5 V 和 1 mV/°C 输出
具备高/低报警输出
背光 LCD 显示
可显示最低、最高、平均或温差温度
支持 RS232 通信和数据记录
NEMA 4/IP65 防护，适合工业现场
无需斩波电机或振动机构，安装位置灵活
可接入 PLC、记录仪、控制器和数据采集系统
应用场景
传送带产品温度监测
塑料挤出和薄膜成型温度控制
橡胶硫化温度监测
金属加热炉表面测温
玻璃加工温度监控
食品烘烤和干燥过程测温
印刷和涂布干燥温度监测
电机和轴承表面温度监测
烘箱和热处理设备温度监控
过程控制报警和联锁
性能参数
测量类型：非接触红外测温
光谱响应：8 至 14 微米
发射率：0.10 至 1.00
精度：±1% 读数或 ±1.7°C，取较大值
重复性：±1% 读数加 1 位数
响应时间：100 ms
模拟输出：1 mV/°C、0 至 5 V DC、4 至 20 mA
报警输出：上限/下限，100 mA 驱动
供电：8 至 24 V DC
防护等级：NEMA 4/IP65
通信：RS232，部分型号支持
材质构成
红外传感头
光学透镜
信号处理电路板
LCD 显示模块
报警指示 LED
塑料或铝制电子外壳
电源和输出电缆
安装螺纹结构
激光瞄准组件
防护密封结构
结构特征
传感头与电子单元分离或集成
传感头采用圆柱形结构
电子单元配备背光 LCD
设置接线端子和输出接口
外壳具备防尘防水能力
适合面板、支架或导轨安装
激光瞄准器用于对准测量点
型号铭牌和接线标识清晰
工作原理
OS550 通过光学系统接收被测物体表面发出的红外辐射能量，传感器将辐射能量转换为电信号，经内部电路放大、线性化和发射率补偿后计算出温度值。测量结果通过 LCD 显示，并以 4 至 20 mA、0 至 5 V 或 1 mV/°C 形式输出至控制系统。当温度超过设定上限或低于设定下限时，报警输出动作，驱动外部继电器或指示灯。RS232 接口可用于参数设置、数据读取和记录。
安装要求
选择能够清晰看到被测表面的安装位置
确认测量距离和视场满足要求
避免蒸汽、粉尘、烟雾遮挡光路
避免强反射表面直接干扰测量
正确设置发射率
固定传感头，防止振动和偏移
正确连接电源和输出电缆
确认模拟输出回路接线正确
上电后检查显示和输出
必要时使用激光瞄准器辅助对准
使用注意事项
OS550 系列已停产，新项目建议确认 OSAO 系列替代型号
发射率设置应与被测材料匹配
测量窗口应保持清洁
避免在高温、高湿或强电磁干扰环境中裸露布线
带水冷护套时应确认冷却介质和压力
报警限值应根据工艺要求设定
定期检查输出信号和显示一致性
更换或维护前应断开电源
