描述

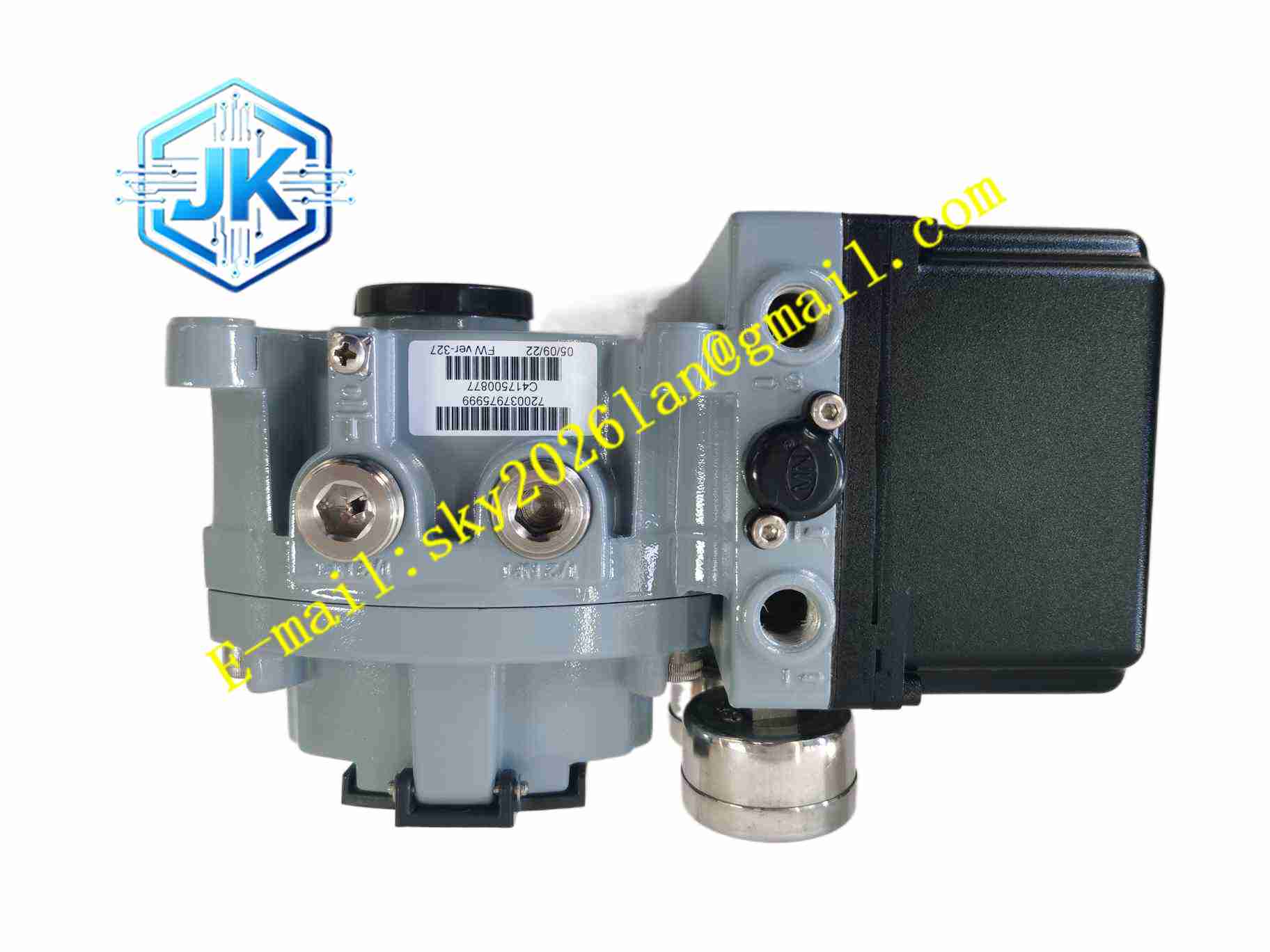

Masoneilan SVI2-21123121
技术规格 输入信号 4-20mA 两线制，HART 7 通讯；供气压力 1.4~7bar；定位精度 ±0.5% 全量程；重复性 ±0.1%；防护等级 IP66/IP67；工作温度 – 40℃~+85℃；线性阀行程 5~150mm，角行程 30~120°；气动输出容量 280SLPM@30psi；NAMUR NE107 标准诊断；无铜铝外壳材质。
功能特点 非接触磁致伸缩阀位传感，无机械连杆，消除连杆磨损松动故障；一键自动行程标定与 PID 自整定，现场调试便捷；LCD 显示屏 320° 可旋转，危险区域可就地查看参数；内置高级阀门诊断，检测阀内摩擦、弹簧衰减、密封泄漏；HART 通讯，上位 DCS 远程读取阀位、报警、诊断数据；单作用气动输出，故障安全设计；防爆认证 ATEX/IECEx/FM，适用于易燃易爆工艺现场；模块化电子单元，5 分钟内快速更换。
应用场景 石油炼化工艺调节阀；化工连续反应装置气动控制阀；天然气输送管线压力流量调节阀；电厂锅炉给水、烟气调节阀；制药防爆工艺控制阀；水处理大型气动调节阀门。
性能参数 阀位重复定位精度高；阶跃响应迅速；阀位反馈长期无漂移；诊断数据稳定可靠；高低温工况下定位性能保持稳定。
材质构成 无铜铝合金压铸外壳；磁致伸缩位置传感器；压电气动先导阀；PCB 控制主板；LCD 液晶显示模组；橡胶耐老化密封件；气动管路不锈钢接头。
结构特征 NAMUR 标准安装接口，直接安装在气动执行器支架；外壳侧面供气输入、气动输出接口；正面可旋转 LCD 显示屏与操作按键；外壳电缆密封格兰头用于信号电缆引入；内部电子模块可单独抽出更换，无需拆除阀体。
工作原理 DCS 系统输出 4-20mA 控制信号送入定位器，主控板接收设定阀位，对比磁致伸缩传感器采集的阀门实际行程。控制器计算偏差，驱动压电先导阀，调节进入气动执行器的供气压力，推动阀芯移动，直到实际阀位与设定值一致。HART 总线同步上传阀位、阀门诊断信息，监测阀门摩擦力、弹簧性能异常，触发报警。
安装要求 按照 NAMUR 标准固定在气动执行器；洁净干燥仪表空气供气，前端配置空气过滤减压阀；仪表信号线使用屏蔽双绞线；电缆格兰头紧固密封；供气压力设定在铭牌规定区间。
使用注意事项 仪表空气必须除水除油，防止先导阀堵塞；投运前执行自动标定；防爆区域接线严格遵守防爆规范；定期调取阀门诊断报告评估阀门健康状态；拆装电子模块前断开 4-20mA 信号回路。
