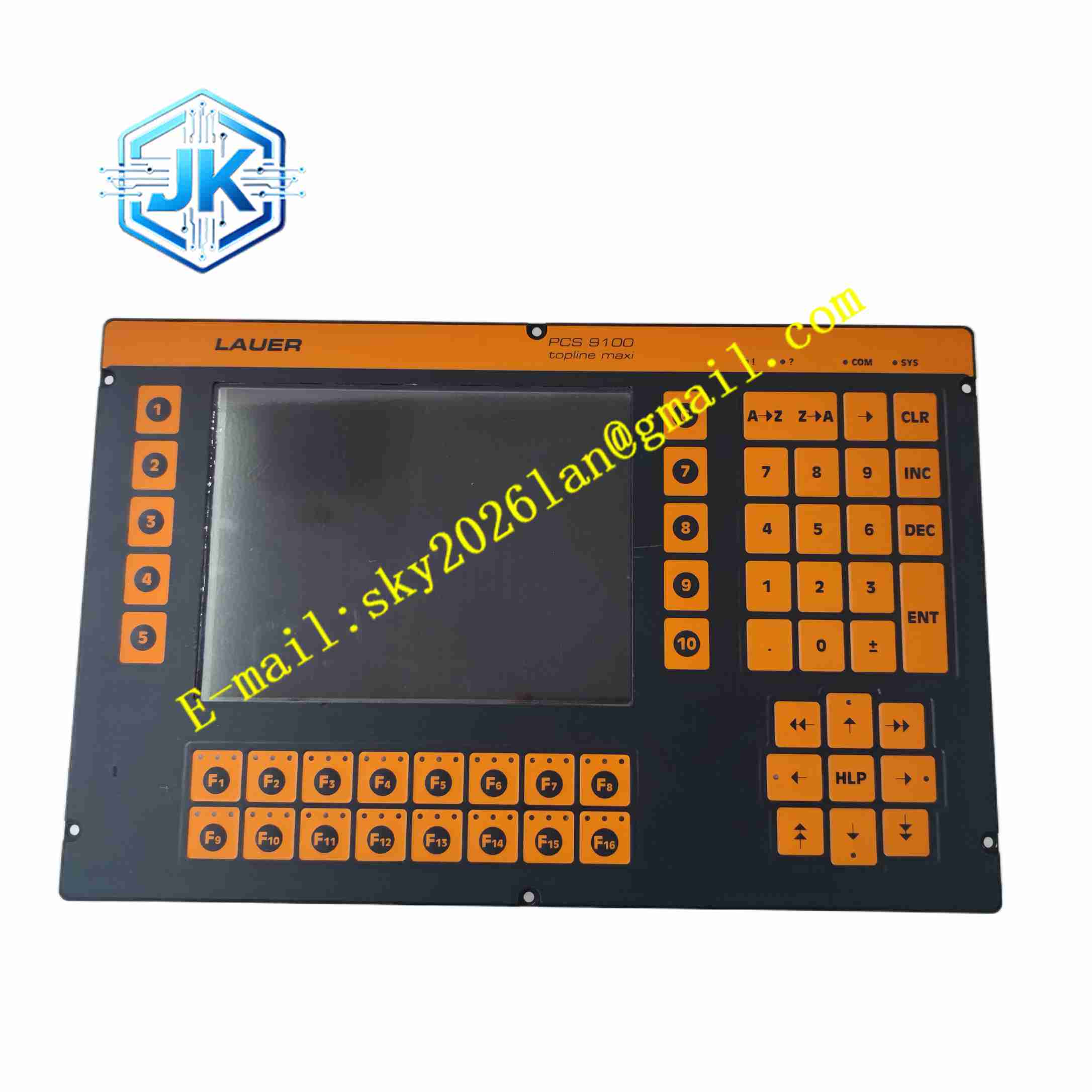

LAUER PCS9100
技术规格 处理器：嵌入式 32 位工业处理器 显示屏：彩色 TFT 工业液晶屏幕 显示分辨率：高分辨率彩色显示 操作方式：薄膜功能按键，可选触摸屏版本 存储介质：板载闪存存储程序、配方、报警记录 通信接口：RS232、RS485 串行接口，以太网接口 支持协议：Modbus RTU、Modbus TCP、Siemens S7 协议、多种主流 PLC 专用协议 供电电源：DC24V 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90%，无凝露 安装方式：控制柜面板嵌入式开孔安装 前面板防护等级：IP65 背板防护等级：IP20 实时时钟：内置硬件 RTC，带备份电池 程序软件：LAUER 专用 HMI 组态软件，画面拖拽组态，支持报警、趋势、配方功能
功能特点 嵌入式一体化 HMI，前面板 IP65 防护，阻挡粉尘、冷却液、溅水，适配机床车间环境。 多协议通信，同时兼容西门子、施耐德、三菱等主流品牌 PLC，一台面板可对接多台控制器。 内置配方管理功能，可存储多组生产工艺配方，一键切换产品生产参数。 实时报警管理，故障报警带时间戳记录，存储历史报警日志，支持报警触发声音提示。 趋势曲线显示，实时采集 PLC 变量，绘制温度、压力等工艺参数历史曲线。 画面分级权限管理，设置多级操作密码，限制参数修改权限，防止非授权人员改动工艺。 支持变量上下限报警，变量超限时自动弹出报警画面。 硬件实时时钟，断电保持时间，所有事件、报警记录附带时间戳。 程序存储于板载闪存，断电不会丢失 HMI 画面工程。 支持硬按键操作，即使触摸屏版本在屏幕失效情况下，按键仍可完成基础操作。
应用场景 数控机床操作终端，包装成套设备人机操作面板，注塑机、挤出机工业控制面板，水处理成套设备 HMI，输送线自动化控制柜，食品制药生产线操作终端，老旧产线 HMI 备件替换项目。
性能参数 画面切换响应速度快，多变量刷新无卡顿。 与 PLC 通信数据读写稳定，总线波动下不会出现画面变量卡死。 硬件 RTC 时钟长期运行时间漂移量低。 前面板密封结构，在冷却液飞溅、粉尘车间长期使用不进水进尘。 工业振动环境下，内部电路板焊点稳定，不会出现通信断连。 长时间不间断运行，闪存存储的配方与报警日志不会损坏丢失。
材质构成 前面板：黑色阻燃 PC+ABS 复合工程塑料，表面防刮涂层，密封橡胶垫圈。 薄膜按键：聚酯薄膜按键，导电碳触点。 PCB 基板：多层 FR4 玻纤环氧电路板，三防保护涂层。 核心元器件：32 位嵌入式 MCU，闪存存储芯片，RAM 内存，RTC 时钟芯片，RS485/RS232 通信芯片，以太网 PHY 芯片。 显示屏：工业级 TFT 液晶模组，LED 背光。 外壳背板：阻燃 ABS 塑料壳体。 密封配件：橡胶发泡密封垫圈。
结构特征 嵌入式面板式结构，前面板为矩形操作面，带有显示屏窗口与功能按键。 前面板四周设计密封橡胶垫圈，面板嵌入控制柜开孔后垫圈压紧，实现 IP65 前面板防护。 背板布置 DC24V 电源端子、通信接口、状态 LED 指示灯。 内部电路板分区布局，电源区域、主控处理器区域、通信隔离区域、显示驱动区域分隔布线，降低电磁干扰。 LED 背光液晶模组固定于前面板内侧，薄膜按键贴合面板内侧。 整体无风扇被动散热，依靠壳体自然散热。
工作原理 DC24V 电源接入背板供电端子，面板上电硬件自检，加载闪存内 HMI 组态工程画面，进入运行状态。HMI 通过 RS485 或以太网与 PLC 建立通信连接，周期性读取 PLC 内部寄存器、I/O 点位的工艺变量，将数值、状态、报警信息显示在液晶屏幕。操作人员通过按键或触摸屏输入设定参数，HMI 将参数写入 PLC 寄存器，完成工艺设定。内置 RTC 时钟记录系统时间，报警事件触发时自动保存带时间戳的报警记录。配方存储在板载闪存，调用配方时，自动批量将配方参数下发至 PLC。面板持续监测通信链路状态，PLC 通信中断时弹出通信故障报警。硬件看门狗监测嵌入式处理器运行状态，程序异常自动复位重启 HMI。
安装要求 在控制柜面板按照 PCS9100 开孔尺寸切割矩形安装孔，清理开孔边缘毛刺。 将 HMI 从控制柜正面推入开孔，压紧四周密封垫圈，使用配套固定卡扣从机柜背部锁紧固定，保证垫圈均匀压紧。 DC24V 电源线接入背板电源端子，区分正负极。 PLC 通信屏蔽线缆接入 RS485 或以太网接口，总线两端加装终端电阻。 控制柜内部可靠接地，HMI 保护地端子接入厂区保护地铜排。 动力电缆与 HMI 通信线缆分开桥架敷设，减少电磁干扰。 上电，使用 LAUER 组态软件下载 HMI 工程画面，配置 PLC 通信参数，测试画面变量读写、报警、配方功能。
使用注意事项 安装时确认密封垫圈完整无破损，卡扣均匀锁紧，否则会降低前面板 IP65 防护能力。 DC24V 供电回路加装熔断器，防止短路烧毁 HMI 主控板。 RS485 总线使用屏蔽双绞线，屏蔽层单端接地，消除地环路干扰。 定期更换 RTC 备份电池，电池失效会丢失时间与历史报警记录。 修改 HMI 画面工程前完整备份组态文件。 定期清理前面板，禁止使用强腐蚀性溶剂擦拭屏幕与按键。 不可超出额定温湿度范围运行面板。 通信异常优先检查通信线缆、终端电阻，再排查 HMI 硬件。
