描述

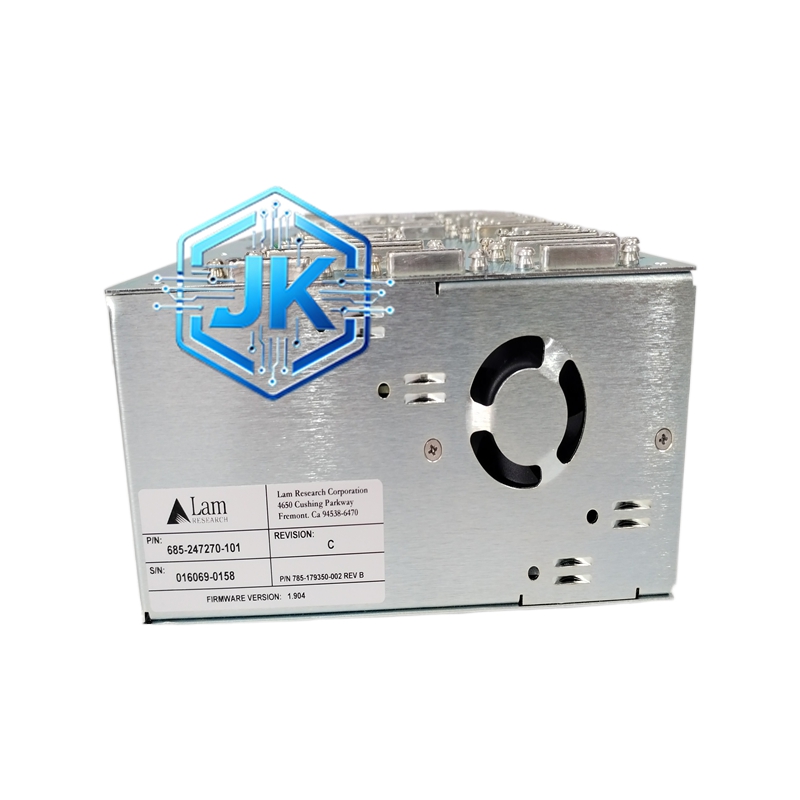

LAM 685-247270-101 — LAM Research（拉姆研究）Kiyo系列刻蚀机台用射频电源
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | LAM Research（拉姆研究，KLA集团） |
| 系列 | Kiyo刻蚀系统 |
| 型号 | 685-247270-101 |
| 部件名称 | RF Power Supply（射频电源） |
| 工作频率 | 13.56MHz（主频率），支持双频模式 |
| 最大输出功率 | 2000W（连续） |
| 输出阻抗 | 50Ω（自动匹配） |
| VSWR | <1.5:1（满载时） |
| 调制方式 | CW（连续波）/ Pulsed（脉冲） |
| 脉冲频率 | 100Hz ~ 500kHz（可配置） |
| 脉冲占空比 | 5%~95%（可配置） |
| 冷却方式 | 风冷（内置高流量涡轮风扇） |
| 供电电压 | 200~240V AC，三相，50/60Hz |
| 供电功率 | 约3000W（含损耗） |
| 控制接口 | RS-232 / Ethernet（与LAM主机通讯） |
| 尺寸 | 约482 × 432 × 222mm（长×宽×高） |
| 重量 | 约20~25kg |
| 防护等级 | IP20（机柜内安装） |
| 工作温度 | 0°C ~ +40°C（环境） |
| 认证 | CE、UL、FCC |
| 产地 | 美国 |
功能特点：
- 双频模式：支持同时输出两个不同频率的射频信号，适合需要复杂等离子体控制的刻蚀工艺（如先用高频点燃等离子体，再用低频维持）
- 2000W功率：满足Kiyo刻蚀机台中等功率需求，支持高刻蚀速率工艺
- 自动VSWR保护：实时监测前向/反射功率，VSWR超过1.5:1时自动降功率或关断
- 脉冲模式支持：支持CW和脉冲两种模式，脉冲频率和占空比可调，适合不同刻蚀工艺
- 风冷散热：内置高流量涡轮风扇，无需外接冷却水
- 远程监控：RS-232/Ethernet接口与LAM主机实时通讯
应用场景：
- LAM Kiyo系列刻蚀机台（Kiyo GA、Kiyo TG等）
- 半导体逻辑芯片制造（7nm/5nm先进制程）
- 存储芯片制造（3D NAND、DRAM刻蚀）
- 介质刻蚀（SiO2、SiN、Low-k等）
- 硅刻蚀（STI、Gate、Contact等）
性能参数：
| 参数 | 数值 |
|---|---|
| 工作频率 | 13.56MHz（双频模式） |
| 最大功率 | 2000W |
| 输出阻抗 | 50Ω |
| VSWR | <1.5:1 |
| 脉冲频率 | 100Hz~500kHz |
| 效率 | >85% |
| MTBF | >50,000小时 |
材质构成：
- 外壳：冷轧钢板，表面粉末喷涂（黑色，RAL 9005）
- 功率模块：LDMOS晶体管（NXP），耐压100V，连续电流25A
- PCB：4层FR-4高Tg板，射频区域特殊屏蔽
- 连接器：N型射频连接器（50Ω，镀金）
- 散热：铝合金散热片 + 直流涡轮风扇（12V，滚珠轴承）
- 电容：日本尼吉康电解电容，105°C耐温
结构特征：
- 矩形金属箱体，尺寸约482×432×222mm
- 前面板：电源开关、状态LED（Ready/Fault/Warning）、RS-232串口、Ethernet接口、紧急停止按钮
- 顶部：射频输出N型母头（接匹配器/腔体）
- 底部：冷却风扇进风口+出风口、电源接线端子
- 背面：RS-232/Ethernet线、接地端子
工作原理：
三相AC电源经整流滤波后转换为高压直流，LDMOS功率晶体管在13.56MHz频率下进行开关调制，将直流转换为射频交流电。输出经过低通滤波器滤除谐波后，经50Ω匹配网络输出至射频匹配器。双频模式下，两组独立的功率模块分别产生两个频率的射频信号，通过合路器合并后输出。控制PCB实时监测前向功率和反射功率，通过PID算法调节晶体管驱动信号，保持输出功率稳定。
安装要求：
- 安装于刻蚀机台内部指定位置，使用M8螺钉固定（4颗）
- 射频输出电缆使用N型连接器，拧紧力矩1.5~2.0N·m
- 电源电缆使用三相五线制，线径≥4mm²
- 接地线使用截面积≥6mm²黄绿线，接地电阻<1Ω
- 风扇进风口和出风口不可被遮挡
使用注意事项：
- 更换后必须进行射频调试，确认输出功率2000W且VSWR<1.5:1
- 定期清洁风扇滤网（每3个月一次）
- 反射功率超过10%时需立即检查匹配器和腔体
- 严禁带电插拔射频电缆
