描述

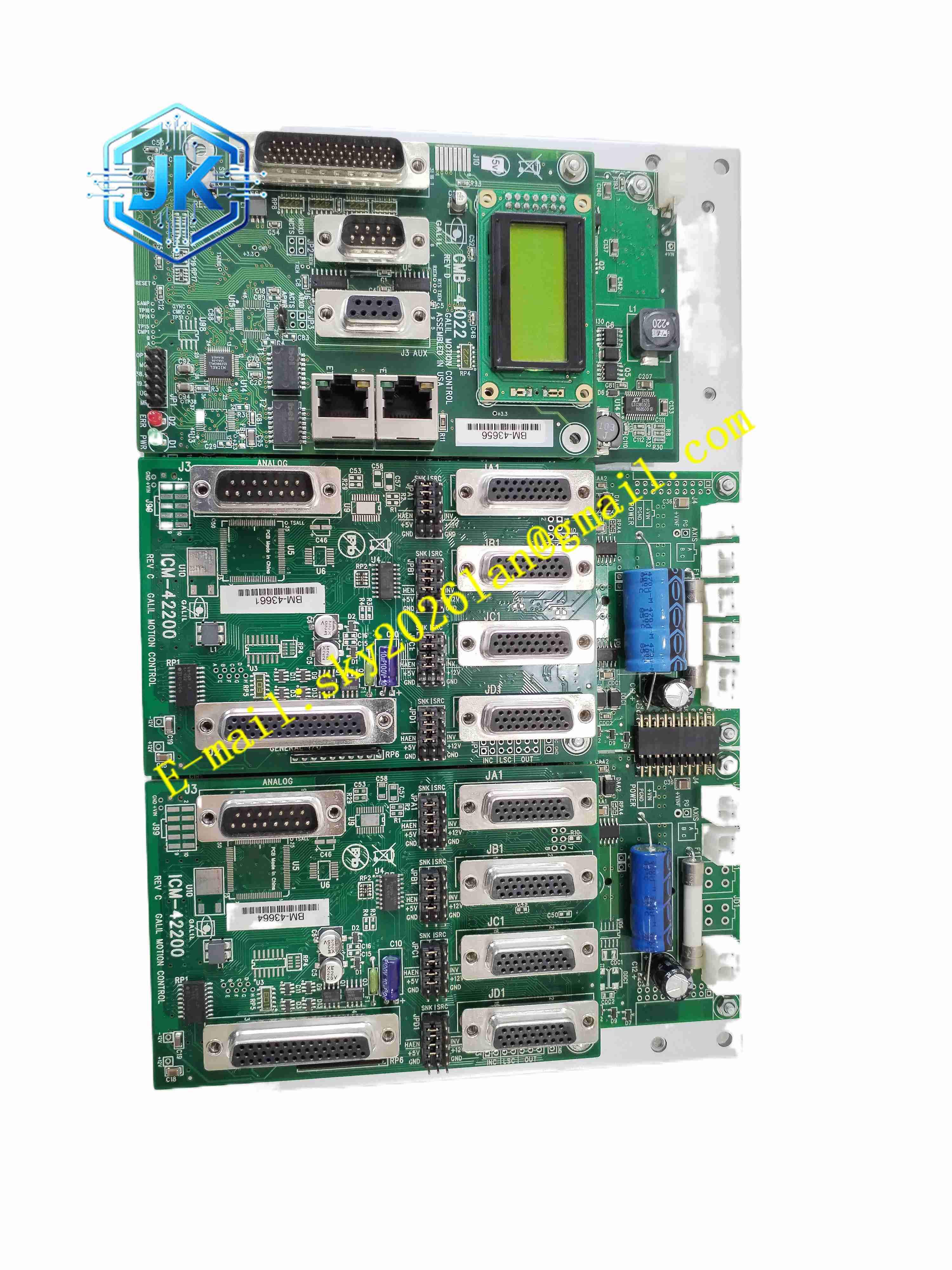

Galil DMC-4080
技术规格
- 控制轴数：8 轴，每轴可配置伺服或步进电机
- 编码器最大输入频率：22MHz
- 伺服环路更新速率：16kHz
- 通讯接口：10/100M 以太网，RS232
- 模拟输出：±10V 伺服指令输出
- 脉冲输出：步进脉冲方向信号
- 数字 I/O：光电隔离输入输出，专用限位、原点、急停通道
- 供电：DC20V～80V
- 工作温度：0℃～70℃
- 存储温度：-40℃～+85℃
- 安装方式：面板安装 / DIN 导轨安装
功能特点
- 8 轴高性能同步运动控制，支持直线、圆弧、螺旋插补
- 支持 PVT 轨迹、电子凸轮、电子齿轮、主从跟随控制
- PID 带速度、加速度前馈，动态响应优异，抑制轨迹跟随误差
- 多任务并行运行，最多 8 个独立任务同时执行
- 光电隔离 I/O，支持外部事件触发运动程序
- 高带宽编码器采样，适配高速高精度设备
- 独立运行模式，可脱离 PC 自主执行运动程序，也可 PC 上位监控
- 非易失存储保存程序、参数、变量
- 实时故障诊断，编码器丢失、限位、急停、过温告警
- 支持 G 代码解析，可对接 CAM 生成的加工代码
应用场景
- 多轴龙门加工设备、多工位机械手
- 高速激光切割、水刀切割设备
- 半导体封装、检测多轴平台
- 印刷、涂布、分切多轴同步设备
- 大型数控设备、多轴机器人运动控制系统
材质构成
- 外壳：喷涂铝合金金属箱体
- 主控 PCB：FR4 多层玻纤电路板
- 核心芯片：高性能 RISC+DSP 运动处理器
- 编码器接口：高速差分接收芯片
- 接口端子：DB 连接器、镀锡铜螺丝 I/O 端子
- 无源元件：精密电阻、薄膜电容、ESD 浪涌保护器件
结构特征
- 金属独立箱体，支持面板安装或 DIN 导轨安装
- 前面板配置状态 LED 指示灯与小型 LCD 状态显示屏
- 背板集成 8 路编码器 DB 接口、模拟指令输出、I/O 端子、以太网、RS232 接口
- 内部电路隔离设计，模拟输出、数字 I/O、高速编码器信号分区布局
- 金属外壳电磁屏蔽，抵御工业强电磁干扰
- 自然对流散热，无风扇结构
工作原理 控制器执行内部存储运动程序，计算 8 轴目标位置与轨迹，输出 ±10V 模拟伺服指令或步进脉冲信号至伺服 / 步进驱动器。各轴编码器位置信号高速回传控制器，DSP 执行高速 PID 闭环运算，实时修正位置误差。I/O 通道采集限位、原点、急停信号，实现运动安全联锁。上位 PC 通过以太网读写控制器状态、下载程序。故障触发时控制器立即停止运动，锁定输出并记录故障代码。
安装要求
- 箱体固定于控制柜面板或 DIN 导轨，竖直安装
- 编码器使用高速差分屏蔽电缆，模拟指令线采用屏蔽双绞线
- 动力电缆与控制信号线分开布线，禁止同槽并行
- 控制器外壳可靠接地
- 供电电源 DC20～80V，电源功率满足整机需求
- 环境温度保持 0℃～70℃，柜内通风良好
使用注意事项
- 使用 Galil 软件完成 PID 参数整定，调试轨迹跟随误差
- 硬件限位、急停回路接线完成后，执行安全停机测试
- 编码器差分线缆远离变频器、大功率接触器
- 维护前断开电源
- 定期备份运动程序与轴参数
- 禁止带电插拔编码器 DB 接头
