描述

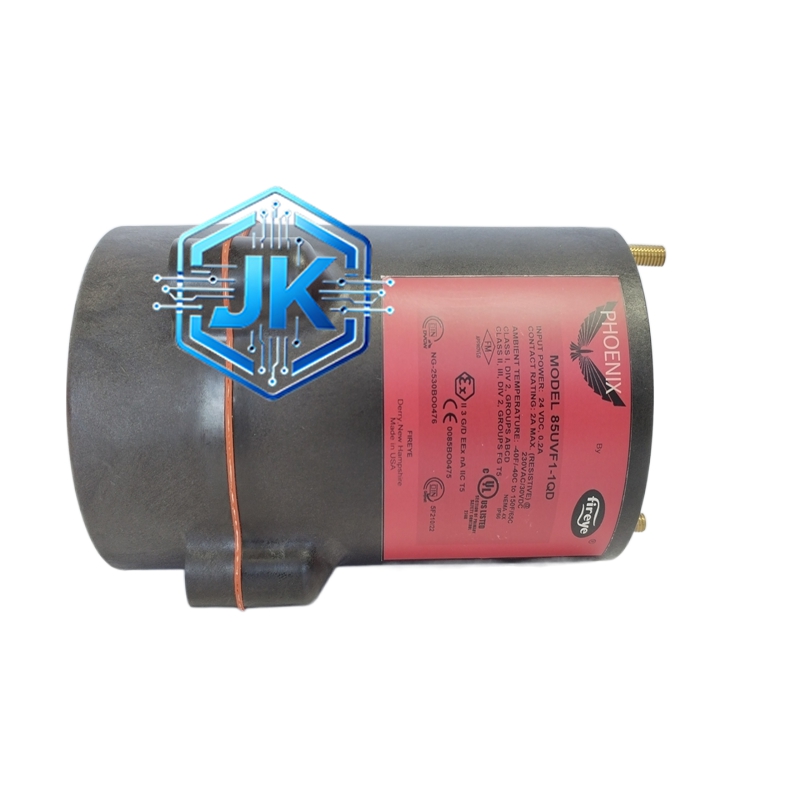

Fireye 85UVF1-1QD — 斐耶（Fireye）UV火焰探测器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Fireye（霍尼韦尔集团） |
| 系列 | 85UVF1系列 |
| 型号 | 85UVF1-1QD |
| 探测原理 | 紫外线（UV）辐射检测 |
| 检测波长 | 185~265nm |
| 防爆等级 | 无防爆认证（仅限非危险区域使用） |
| 供电电压 | 24V DC（范围18~30V DC） |
| 功耗 | 典型2W（含加热器） |
| 响应时间 | <4秒 |
| 探测距离 | 最远约45米 |
| 视场角 | 90°锥形视场 |
| 输出类型 | PNP晶体管输出（NPN可选） |
| 输出电流 | 最大100mA（源型输出） |
| 输出电压 | 高电平约24V DC，低电平约0V DC |
| 环境温度 | -40°C ~ +70°C |
| 防护等级 | IP66（不锈钢外壳） |
| 材质 | 316L不锈钢 |
| 认证 | UL、FM、CSA（非防爆认证） |
| 产地 | 美国 |
功能特点：
- 与1CEX相同的UV探测原理：同样只响应185~265nm紫外线，误报率极低，响应时间同样<4秒
- 24V DC供电：比110~120V AC更安全，适合PLC直接供电，无需额外变压器
- PNP晶体管输出：无触点输出，寿命长（>100万次），开关速度快（<10ms），无噪音，可直接接入PLC数字量输入模块
- 非防爆版本成本更低：无防爆外壳和接线盒，制造成本比1CEX低约30%
- 自带加热器：同样内置加热器，防止镜头结露
- 不锈钢外壳：316L不锈钢，IP66防护，适合粉尘、水喷射环境
应用场景：
- 电厂锅炉火焰监控（非危险区域）
- 水泥窑火焰检测
- 钢铁厂加热炉火焰监控
- 垃圾焚烧炉火焰检测
- 工业窑炉火焰安全系统
- 任何非危险区域需要高可靠性UV火焰检测的场合
性能参数：
| 参数 | 数值 |
|---|---|
| 检测波长 | 185~265nm |
| 响应时间 | <4秒 |
| 探测距离 | 最远45m |
| 供电电压 | 24V DC（18~30V） |
| 输出电流 | 最大100mA（PNP） |
| MTBF | >100,000小时 |
材质构成：
- 外壳：316L不锈钢，电解抛光
- UV传感器：日盲型紫外线光电管（CsTe阴极）
- 光学窗口：石英玻璃
- 加热器：防爆陶瓷PTC加热器，15W
- 输出电路：PNP晶体管（2N3906级别）
- 密封件：FKM O型圈
- 接线端子：M12航空插头（4针：24V+/0V-/输出+/输出-）
结构特征：
- 圆柱形不锈钢本体，直径约76mm，长度约180mm（比1CEX短20mm，无防爆接线盒）
- 前端：石英玻璃UV感应窗口+不锈钢保护网罩
- 后端：M12航空插头（4针），配有防尘盖
- 底部：不锈钢安装支架，壁挂/顶装
- 重量约1.2kg（比1CEX轻0.6kg）
工作原理：
与85UVF1-1CEX完全相同。火焰UV辐射被CsTe光电管接收，4秒内确认后驱动PNP晶体管导通，输出高电平（24V）信号给PLC。
安装要求：
- M10膨胀螺栓固定，安装高度2~5m
- 24V DC供电线使用截面积≥1.0mm²导线
- PNP输出：PLC输入模块接24V，探测器输出接PLC输入（源型接法）
- 接地线连接至接地排
使用注意事项：
- 仅限非危险区域使用，危险区域必须使用1CEX防爆版本
- 24V DC供电不可接入AC电源，否则烧毁探测器
- PNP输出不可接入NPN型PLC输入（需确认PLC输入类型）
- 镜头每3个月清洁一次
- 加热器需持续通电
