描述

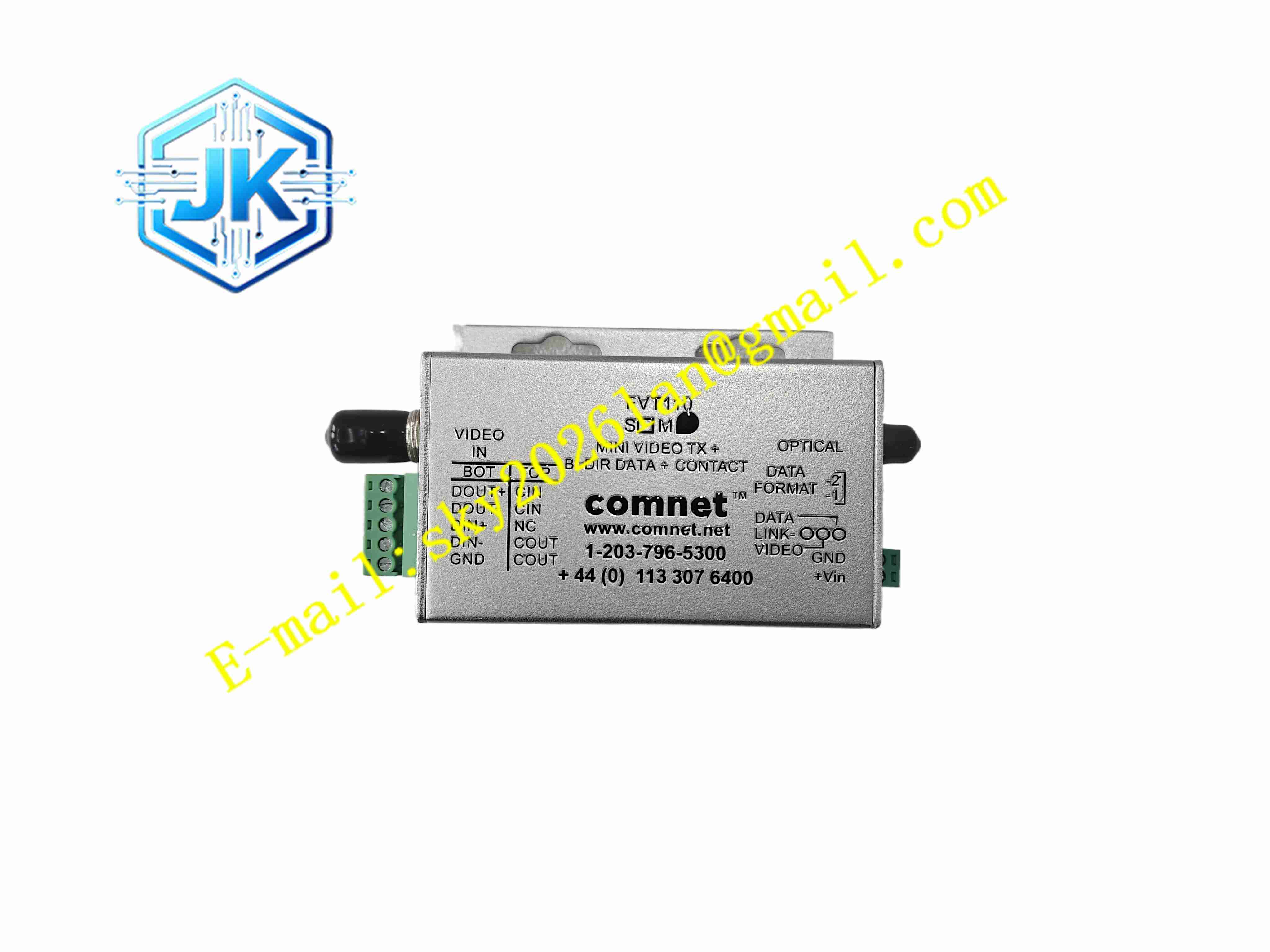

ComNet FVT110M
技术规格
- 光纤类型：多模光纤，850nm 发射波长
- 光纤芯径：62.5/125μm 或 50/125μm
- 视频输入：模拟 CVBS 视频，10bit 数字编码，EIA RS-250C 标准
- 视频带宽：5Hz~10MHz
- 数据通道：1 路双向异步数据，支持 RS232/RS422/2 线 / 4 线 RS485
- 开关通道：1 路双向干接点接触闭合信号通道
- 最大传输距离：多模光纤最远 4 公里
- 供电：DC8~15V，功耗≤1.2W
- 工作温度：-20℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 安装方式：DIN 导轨安装或机架安装
功能特点
- 单根多模光纤同步传输模拟视频、双向串口数据、干接点报警信号，节省光纤资源
- 10bit 高精度数字视频编码，消除长距离传输的视频衰减、色彩失真、串扰问题
- 双向串口通道，支持现场仪表、摄像机云台数据双向传输
- 干接点通道采集无源开关信号，用于红外报警、门磁、限位开关信号传输
- 双色 LED 指示灯，分别指示电源、光纤发射、视频输入、数据通道状态
- 即插即用设计，无需手动调节光功率、视频增益，接线完成即可工作
- 金属外壳，具备良好电磁屏蔽能力，适配变电站、化工厂强电磁环境
- 支持同轴上行数据协议，兼容主流摄像机同轴控制信号传输
应用场景
- 油气场站、化工园区安防监控视频光纤发射单元
- 电厂、变电站远程视频监控系统
- 矿山、港口、管廊视频 + 报警信号光纤传输
- 轨道交通沿线安防视频传输系统
材质构成
- 外壳：铝合金挤压壳体，阳极氧化防腐，表面散热沟槽
- PCB 主板：FR4 工业玻纤电路板，三防涂覆
- 光器件：多模光发射激光组件，光电隔离芯片
- 视频器件：10bit 视频编码芯片，信号调理放大电路
- 数据器件：串口隔离收发芯片、干接点信号采集电路
- 连接器：ST 光纤输出接口，BNC 视频输入接口，螺丝接线端子
结构特征
- 紧凑型金属壳体，支持 DIN 导轨支架安装，也可直接机架固定
- 壳体正面布置电源、视频、数据、光纤链路双色状态 LED
- 壳体侧面布置 BNC 视频输入端子、ST 光纤接口、数据与干接点接线端子
- 内部电路分区，视频采集区、编码处理区、光发射区、串口数据区物理隔离
- 无风扇自然散热结构，减少粉尘堆积，降低故障概率
工作原理 摄像机输出的 CVBS 模拟视频信号接入 BNC 输入口，同时接入的串口数据、干接点开关信号送入 FVT110M 内部电路。模块对三路信号做 10bit 数字化编码，合并为一路数字信号，调制驱动多模光发射组件，将电信号转换为 850nm 光信号，通过单根多模光纤发送至远端 FVR110M 接收模块。模块实时监测视频输入状态，视频丢失时面板指示灯告警。
安装要求
- 必须与 FVR110M 成对使用，发射端与接收端型号匹配
- 光纤使用多模 850nm 光纤，ST 接头端面清洁无油污划痕
- BNC 视频同轴电缆长度控制在 100 米以内，避免视频信号衰减
- 供电采用稳压 DC8~15V 直流电源，电源增加浪涌保护器件
- 模块安装在控制柜内，远离变频器、大功率接触器，分开布线
- 上电前检查光纤接头，确认发射、接收光纤对接正确
- 上电后核对视频、数据通道指示灯，验证信号传输
使用注意事项
- 禁止手直接触碰光纤端面，油污会造成光功率衰减，链路中断
- 最大传输距离 4 公里，超出距离会造成信号丢失
- 干接点输入为无源信号，不可接入交流高压电源
- 串口接线区分 2 线、4 线 RS485，接线错误会造成云台通讯失效
- 开盖维护前断开电源，防止静电损坏光发射芯片
- 备件存放于干燥避光环境
