描述

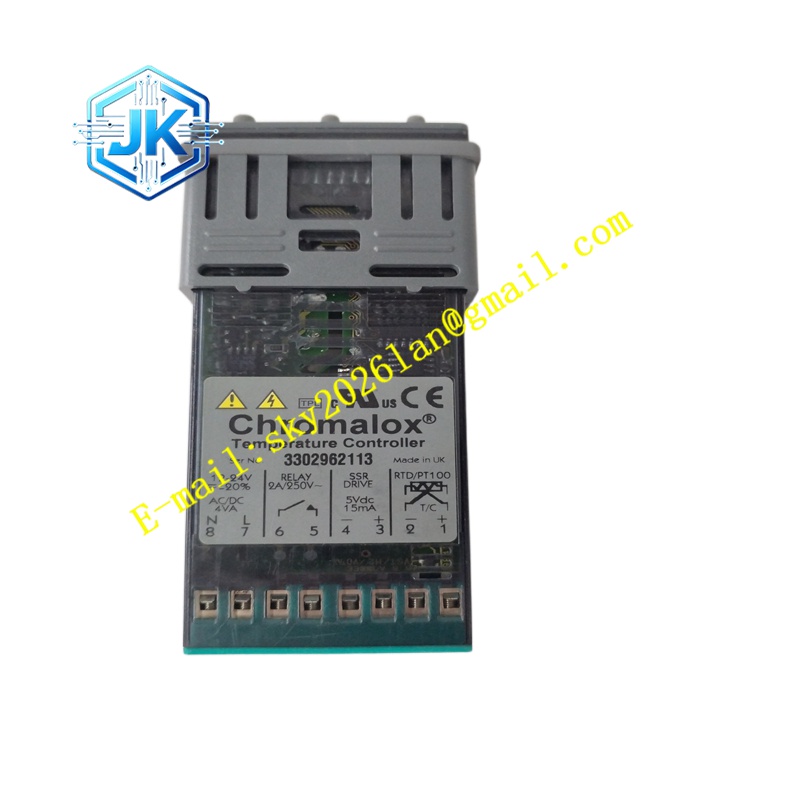

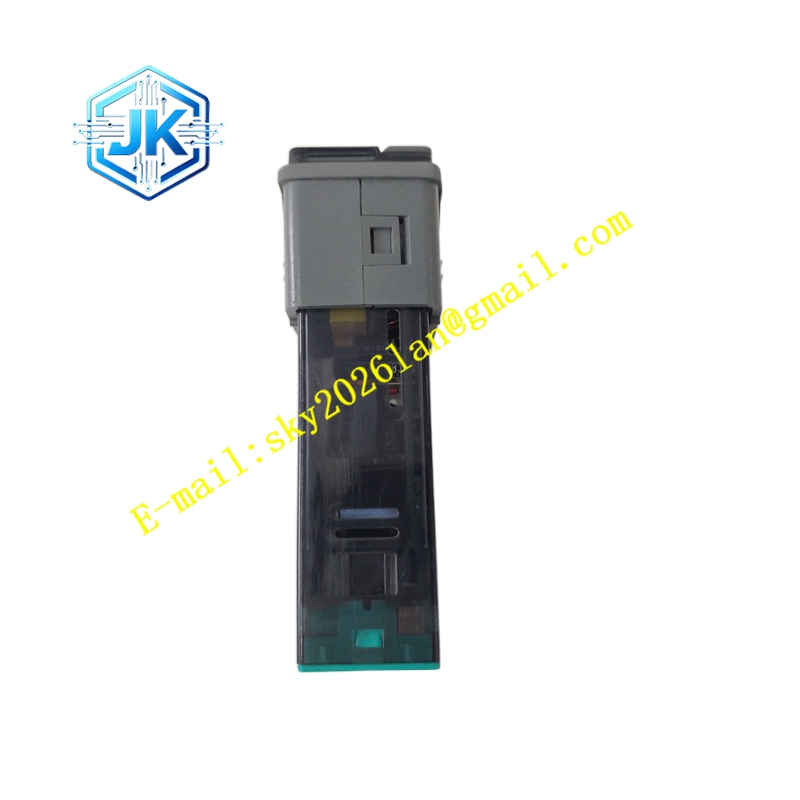

Chromalox 3204-71001
技术规格： 型号 3204‑71001；支持热电偶、PT100 热电阻输入；输出类型包含继电器触点输出、SSR 驱动输出；具备温度上下限报警；支持参数本地设定；内置 PID 自整定算法；工作供电为交流 85V 至 264V 宽电压；具备传感器断线检测功能。
功能特点： 实时采集温度传感器信号，换算实测温度，与设定温度对比，依靠 PID 算法调节加热输出功率；PID 自整定功能自动识别加热系统热惯性，自动优化 P、I、D 参数；温度超出高低限阈值时，报警触点动作，触发声光报警；传感器断线、短路故障时模块停止加热输出并激活报警；参数修改后永久保存，断电不会丢失；支持加热故障状态信号输出。
应用场景： 工业电加热烘箱、管道电伴热系统、小型反应釜加热、塑料挤出机料筒加热、热处理低温回火设备、包装热封设备温控。
性能参数： 温度测量精度稳定，自整定收敛速度快；模块工作温度 0℃至 50℃；触点输出具备额定负载容量；信号输入具备滤波抑制触点抖动；抗电磁干扰符合工业标准。
材质构成： 仪表外壳为阻燃 PC 工程塑料；内部电路板基材 FR‑4 阻燃 PCB；背部接线端子为阻燃 PC 基座，导电件铜合金镀镍；继电器为工业小型功率继电器；前面板为薄膜按键与数字显示屏。
结构特征： 标准控制柜面板开孔嵌入式结构；正面集成数字显示窗口与操作按键；背部端子排分区布局，分为传感器输入端子、电源端子、加热输出端子、报警端子；外壳卡扣结构，卡入控制柜面板开孔固定。
工作原理： 温度传感器采集加热对象温度信号送入模块信号调理电路，模块将电信号换算成实际温度；实测温度与设定温度产生偏差，PID 算法计算输出占空比，控制 SSR 或者继电器通断，调节加热元件平均功率；温度超限或者传感器异常时，内部逻辑切换报警触点状态，输出故障信号。
安装要求： 嵌入控制柜面板开孔，背部预留通风散热间隙；热电偶使用专用补偿导线，PT100 采用三芯屏蔽线缆；传感器信号线和动力电源线分开线槽敷设；接线断电操作，核对端子定义；上电后选择匹配的传感器类型，执行自整定。
使用注意事项： 加热输出回路负载不可超过继电器触点额定容量；不要将模块直接安装在加热器辐射高温区域；定期校验测温精度；传感器线缆破损会造成读数漂移，及时更换；长期停用备件存放于干燥环境。
