描述

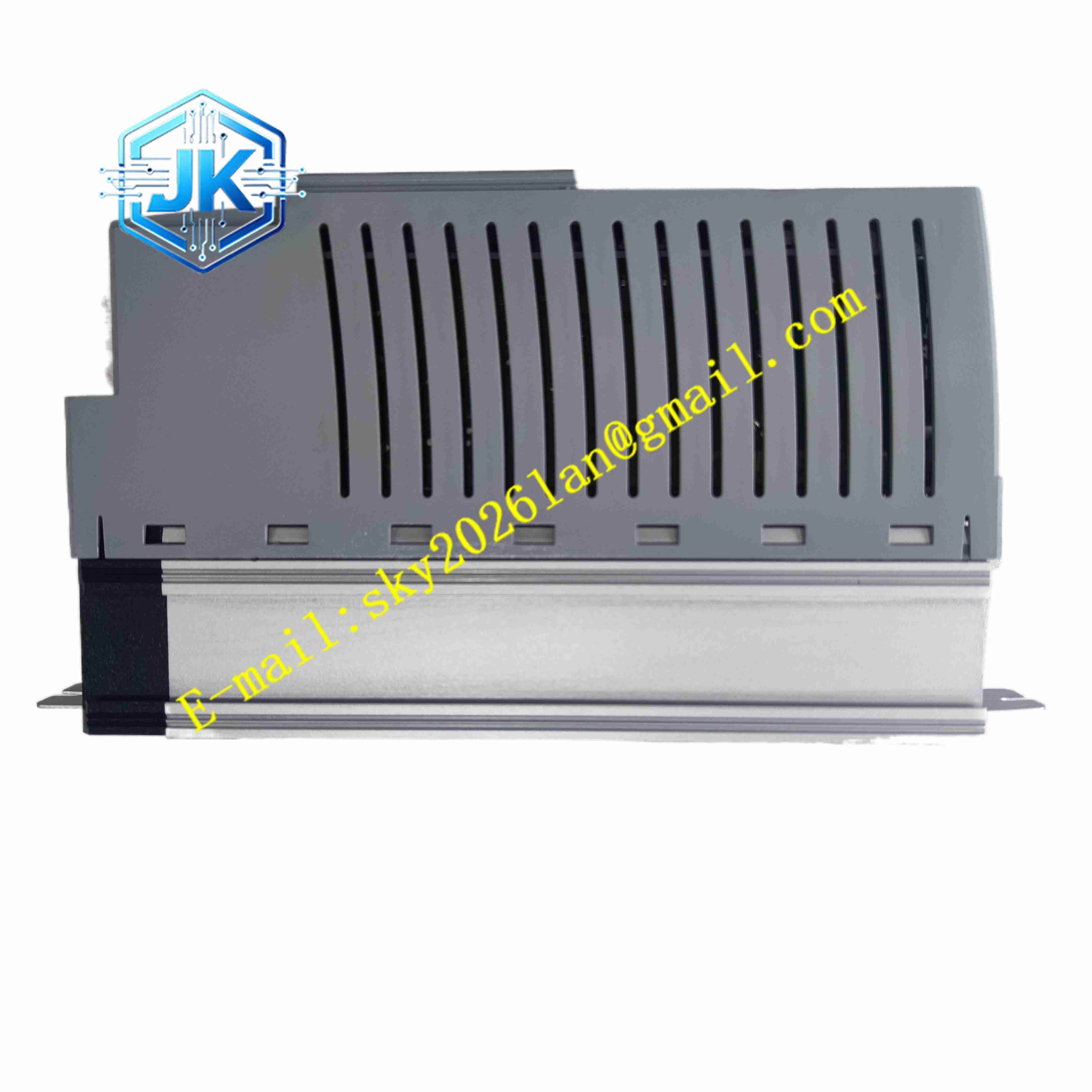

Bosch Rexroth FCS01.1E-W0011-A-04-NNBV 伺服驱动器 R911311065
技术规格
- 品牌：Bosch Rexroth
- 系列：IndraDrive
- 型号：FCS01.1E-W0011-A-04-NNBV
- 订货号：R911311065
- 产品类型：伺服驱动器 / 变频驱动器
- 控制对象：伺服电机
- 控制方式：速度控制、位置控制、转矩控制
- 通信接口：支持多种现场总线和工业以太网接口，具体取决于配置
- 输入电源：三相交流电源，电压等级以铭牌为准
- 输出形式：三相交流伺服电机驱动输出
- 反馈接口：支持编码器或其他电机反馈装置
- 保护功能：过流、过压、欠压、过热、短路等保护
- 诊断功能：支持运行状态监控、故障记录和参数诊断
- 软件工具：可通过力士乐调试软件进行参数设置和监控
功能特点
- 高精度运动控制：支持伺服电机的速度、位置和转矩控制。
- 多协议通信：可接入不同工业网络，便于与 PLC、运动控制器和上位机连接。
- 灵活配置：可根据电机类型、控制任务和通信需求进行参数化。
- 智能诊断：提供故障代码、状态信息和运行参数，便于维护。
- 快速响应：具备较高的动态响应能力，适合精密运动控制。
- 远程监控：支持通过调试软件或控制系统查看驱动器状态。
- 工业级可靠性：适用于连续运行的自动化生产线。
应用场景
- 数控机床和加工中心
- 工业自动化生产线
- 包装机械和印刷机械
- 机器人和搬运设备
- 食品、饮料和制药生产线
- 材料切割、冲压和成型设备
- 自动化测试设备
- 医疗设备中的精密运动控制
性能参数
- 控制精度：可实现高精度速度、位置和转矩控制。
- 动态响应：适合需要快速加减速和精确定位的场合。
- 通信能力：支持多种工业通信协议，便于系统集成。
- 保护能力：具备过流、过压、过热、短路等保护功能。
- 诊断能力：可读取故障信息、运行状态和电机参数。
- 适配能力：可匹配不同规格的伺服电机和编码器系统。
材质构成
- 金属外壳：提供机械保护和散热能力
- 功率模块：完成直流母线到三相交流输出的电能转换
- 控制板：执行运动控制算法、通信处理和状态监测
- 直流母线电路：整流、滤波和储能电路
- 驱动接口：连接伺服电机动力线和编码器反馈线
- 通信端口：连接 PLC、运动控制器或工业网络
- 散热结构：散热片、风道或风扇，用于功率器件散热
结构特征
- 紧凑柜内安装结构：适合安装在电气控制柜中
- 标准化接口布局：电源、电机、编码器和通信接口分区明确
- 状态指示灯：显示电源、运行、故障和通信状态
- 可插拔端子：便于接线、调试和维护
- 散热设计：通过金属外壳和风道实现热量排出
- 模块化扩展：可根据需要选配通信模块或反馈模块
工作原理
驱动器首先将三相交流电源整流为直流母线电压，再通过逆变电路生成频率、幅值和相位可控的三相交流输出，驱动伺服电机运行。控制器通过通信接口或 I/O 接口下发速度、位置或转矩指令，驱动器根据电机反馈信号实时调整输出，实现闭环控制。运行过程中，驱动器持续监测电流、电压、温度和通信状态，一旦出现异常即触发保护并输出故障信息。
安装要求
- 安装在通风良好的控制柜内，保留足够散热空间
- 确认输入电源电压、频率和相数与铭牌一致
- 电机动力线、编码器线和通信线应分开布线
- 编码器线和通信线应使用屏蔽电缆并单点接地
- 检查电机型号、编码器类型和驱动器配置是否匹配
- 上电前确认电机轴无机械卡阻
- 使用力士乐官方软件完成参数设置和电机识别
- 调试时应先空载运行，确认方向、速度和反馈正常后再带载
使用注意事项
- 严禁超过驱动器铭牌规定的输入电压和输出电流
- 禁止带电插拔电机动力线和编码器插头
- 电机和驱动器必须可靠接地
- 避免在高温、高湿、强粉尘或强腐蚀环境中运行
- 出现故障时应先记录故障代码，再排查电源、电机和接线
- 参数修改后应保存并验证运行效果
- 更换驱动器时需确认订货号 R911311065 和软件版本一致
- 具体电源等级、电流等级、通信协议和保护参数应以博世力士乐官方手册为准
