描述

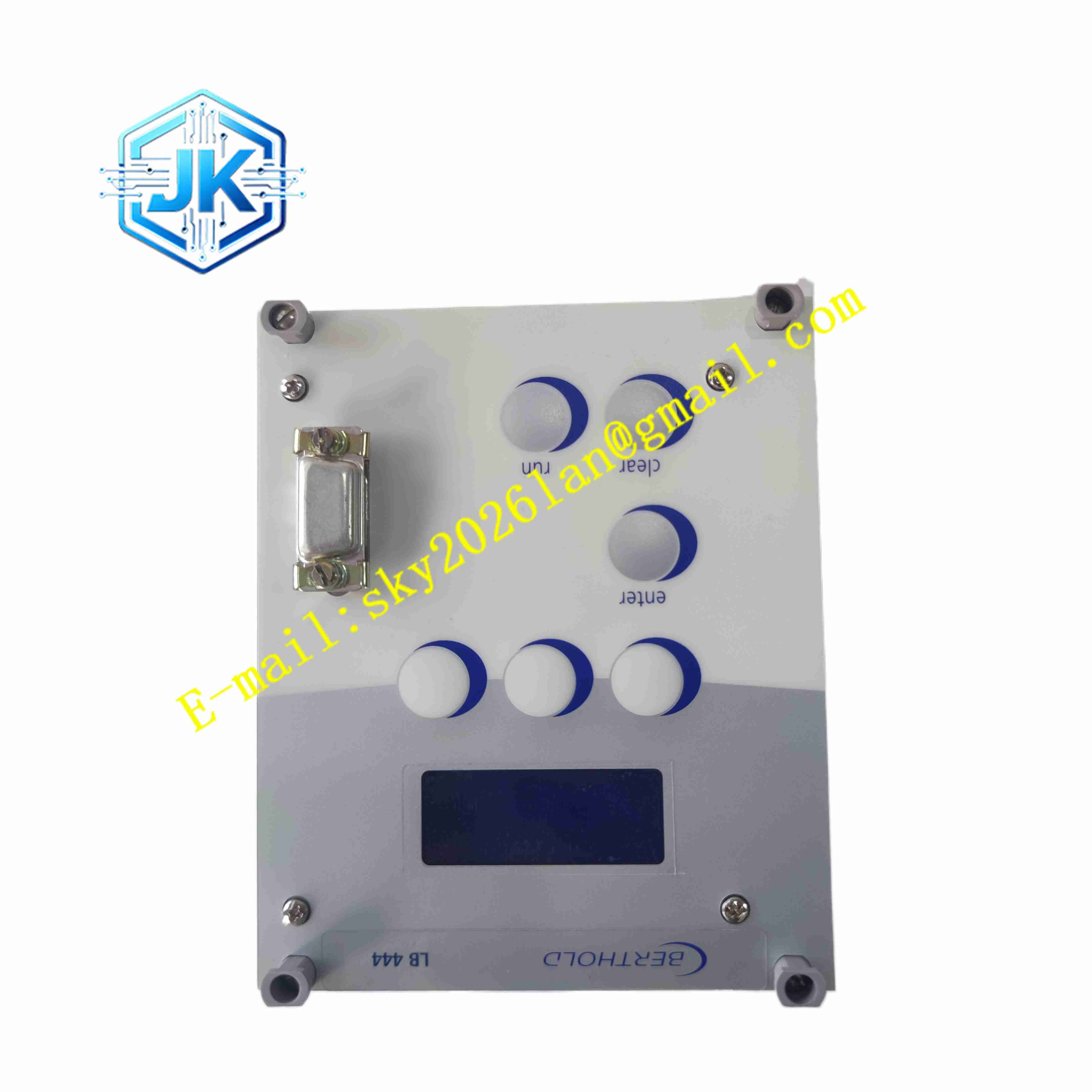

BERTHOLD LB444
技术规格 安装规格 19 英寸机架，3HE，21TE；防护等级 IP20；供电 AC115V/230V，或 DC18~32V；本安型探测器接口 EEx iB IIB；模拟量输出 4~20mA；多路继电器开关量输出；支持 5 种标定拟合模式：单点标定、线性拟合、平方拟合、立方拟合、自动拟合；支持放射探测器信号采集；具备故障诊断、超限报警功能。
功能特点 支持五种标定算法，可根据工艺特性选择线性、二次、三次多项式拟合，自动拟合模式自动选择最优曲线，适配密度、物位不同测量工况；本安型探测器接口，可直接连接防爆区域内的放射探测器，满足防爆区域安装规范；信号处理电路对探测器微弱射线信号放大、滤波，抑制现场电磁噪声干扰；4~20mA 隔离模拟量输出，将测量数值上传至 DCS/PLC；多路继电器无源触点输出，用于高料位、低料位、密度超限报警；内置硬件故障诊断，监测探测器断线、信号丢失、模块硬件故障，故障时输出报警信号；参数非易失性存储，断电后标定曲线、报警阈值不丢失；面板按键与液晶显示，本地查看测量数值、修改参数、执行标定；支持事件记录，存储报警、标定事件。
应用场景 化工管道浆液密度在线测量；矿山料仓、矿浆罐放射式物位测量；冶金高炉料位、矿浆密度监测；造纸黑液密度在线检测；水泥、粉体料仓料位监测；油气行业两相、三相介质密度测量。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 20℃至 70℃；相对湿度 5%~95% 无凝露；EMC 电磁兼容符合流程工业 IEC61000 标准；满足放射性测量仪表安全规范。
材质构成 壳体为 19 英寸金属机架外壳，钢板喷涂防腐涂层；PCB 基板玻纤环氧树脂覆铜板；接线端子黄铜镀镍；内部信号放大、采样芯片选用工业宽温元器件；前面板为 UL94 V0 阻燃工程塑料，带液晶显示屏与操作按键。
结构特征 19 英寸标准机架模块，可直接安装在控制柜 19 英寸机架；前面板布置液晶显示屏、操作按键、状态指示灯；背部布置探测器本安接口、模拟量输出端子、继电器输出端子、电源端子；内部本安信号回路与电源、输出回路电气隔离，保障防爆安全。
工作原理 放射源发出 γ 射线穿过被测物料，探测器接收衰减后的射线，将射线强度转换为微弱电信号送入 LB444 评估单元。LB444 放大、采集该信号，调用预先标定的拟合曲线，计算物料密度或者料位高度。测量数值与预设阈值对比，超限则驱动继电器输出报警。4~20mA 通道同步输出对应测量值，信号、故障信息上传至 DCS 系统。
安装要求 模块安装在控制柜 19 英寸标准机架，安装前切断供电电源。探测器信号线缆使用本安屏蔽电缆，本安回路电缆不可与动力电缆同槽敷设，严格遵守防爆布线规范。电源接线按照铭牌电压接入，设备外壳可靠接地。安装完成后，使用面板按键执行标定，录入标定曲线，设置高低报警阈值。放射源区域必须遵守放射安全管理法规。
使用注意事项 放射测量系统包含放射源，设备运维人员必须取得放射作业资质；本安回路接线不可与非本安回路混接；定期执行标定校验，保证测量精度；探测器信号线不可拉扯破损；出现探测器断线报警时，排查现场探测器与线缆；设备检修前断电；备件存放远离放射源。
