描述

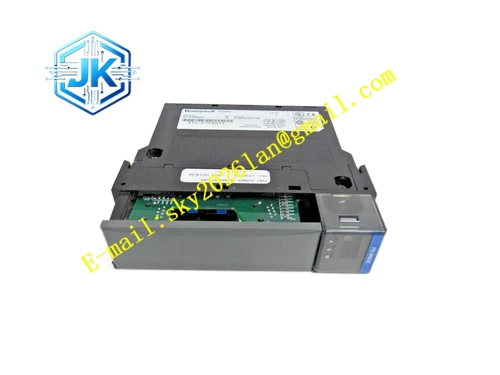

Honeywell TC-FXX132
技术规格
- 配套卡件：RTP 系列 HAI、OVA、IAH 等 I/O 卡件
- 接线端子：螺钉式可插拔端子块
- 额定电压：最大 250VAC/300VDC
- 单通道额定电流：1A
- 背板接口：D-SUB 25 针系统连接器
- 工作温度：0℃至 + 60℃
- 工作湿度：5%~90% RH 无凝露
- 安装方式：35mm DIN 导轨安装
功能特点 模块化底座设计，可灵活搭配不同类型 RTP I/O 子卡。 内置线路保护，每通道配有独立限流电阻、TVS 浪涌保护。 端子分区布局，区分信号地、电源、通道信号，降低串扰。 可插拔端子块，线缆接线完成后可以整体拔下，不影响卡件。 底座自带状态指示灯，直观识别供电、链路故障。 支持 HART 信号回路，不衰减 HART 数字通信信号。
应用场景 Experion PKS RTP 远程 I/O 端子柜布线 化工、电厂现场远端测点集中接线 RTP 模拟量输入、输出卡配套基座 改造项目分散测点集中端子转接
性能参数
- 通道间绝缘耐压：1500VAC
- 绝缘电阻：≥1000MΩ
- 信号带宽：支持 HART 1200Hz 通信
- 平均无故障时间：102 万小时
材质构成 阻燃 V0 级 ABS 外壳 FR4 阻燃 PCB 基板 黄铜镀金螺钉端子 TVS 浪涌保护二极管 D-SUB 金属连接器 DIN 导轨弹性锁扣
结构特征 长条 DIN 导轨安装底座，模块化拼接结构。 正面分区布置通道端子，端子标识清晰。 侧面 D-SUB 连接器，通过专用电缆对接 I/O 卡件。 前面板供电、故障 LED 指示灯。 底部 DIN 导轨锁扣，拆装方便。
工作原理 现场传感器、执行器线缆接入底座端子，信号经过底座保护电路、滤波电路，通过 D-SUB 线缆传输至 RTP I/O 卡件。底座分配供电，同时将卡件下发的输出信号转接至现场执行回路，底座持续监测供电状态，供电异常时点亮故障指示灯并上报系统。
安装要求 卡装在控制柜 DIN 导轨上，锁紧扣固定。 使用配套专用 D-SUB 线缆连接底座与 I/O 卡件，线缆长度严格遵循规格。 屏蔽线缆屏蔽层在底座侧单点接地。 接线完成后核对端子标识，避免信号、电源混接。 上电后在工程师站扫描识别 RTP 节点。
使用注意事项 底座端子禁止接入超过额定电压的强电，烧毁保护电路。 HART 回路线缆必须使用屏蔽双绞线，减少信号衰减。 端子螺钉拧紧力矩控制在 0.5N・m，松动会造成信号漂移。 底座和 I/O 卡件必须一一对应组态，不可随意跨型号混用。
