描述

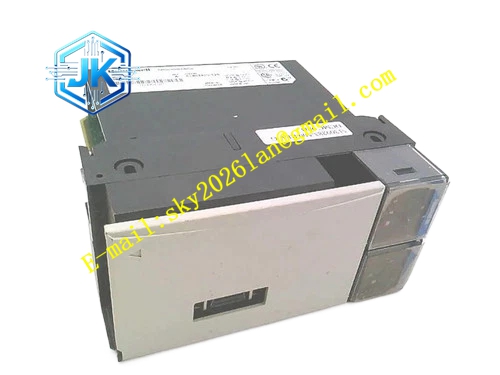

Honeywell TC-FTEB01
技术规格
- 网络接口：2 路 FTE A/B 网口，1 路标准以太网口
- 通信速率：100Mbps 全双工
- 供电电源：24V DC
- 功耗：≤12W
- 背板总线：Experion PKS C300 控制机架背板总线
- 工作温度：0℃至 + 60℃
- 工作湿度：5%~90% RH 无凝露
- 安装方式：C300 机架槽位插装
- 隔离等级：FTE 网络与外部以太网电气隔离
功能特点 实现 FTE 双网冗余机制，A 网、B 网同时收发数据，单网故障自动切换，无通信中断。 硬件级网络隔离，阻断外部以太网广播风暴侵入 DCS 控制 FTE 网络。 实时网络状态诊断，网口断线、链路故障、冲突告警，上传至系统工程师站。 支持热插拔，在线更换模块不中断 FTE 网络其余节点通信。 内置流量控制，抑制过量报文，保护控制网络带宽。 支持系统时间同步转发，保证 FTE 网络内设备时间统一。
应用场景 Experion PKS C300 DCS FTE 容错以太网架构 DCS 控制网与工厂管理网、第三方 PLC 网络隔离对接 操作站、服务器、控制器之间 FTE 网络桥接 老旧 FTE 桥接模块故障备件替换
性能参数
- 网络切换时间：≤100ms
- 转发延迟：≤5ms
- 绝缘电阻：≥1000MΩ
- 平均无故障时间：95 万小时
- 支持帧长度：标准以太网 1518 字节
材质构成 FR4 阻燃 PCB 主板 高速以太网交换芯片 隔离网络变压器 TVS 浪涌保护阵列 镀金背板连接器 阻燃塑料前面板 状态 LED 指示灯组
结构特征 标准 C300 机架卡件外形，适配机架标准插槽。 前面板排布 A 网、B 网、外网、电源、故障状态 LED。 前面板 RJ45 网口，配有防尘塞。 背面金手指对接 C300 机架背板总线。 侧边防误插缺口，防止插错槽位。 卡件自带锁紧卡扣，固定在机架上。
工作原理 模块同时监听 FTE A 网、B 网两路冗余网络报文，对报文进行过滤、校验，将需要对外转发的报文隔离后发送至外部以太网；外部接入的报文经过安全校验后转发至 FTE 双网。模块持续监测两路 FTE 链路状态，任意一路链路断开，自动切换至另一路，维持通信不间断，同时把链路故障状态上传 DCS 系统。
安装要求 机架断电或者在系统允许热插拔条件下，对准槽位平稳插入卡件，锁紧卡扣。 使用屏蔽双绞线连接网口，屏蔽层机柜侧单点接地。 在 Experion 工程师站软件配置 FTE 网络参数、VLAN 隔离规则。 上电后核对前面板链路指示灯，确认 A/B 双网同步在线。
使用注意事项 接入外网的设备必须做好安全管控，禁止未授权设备接入隔离端口。 网线必须使用工业屏蔽超五类网线，长度不超过 100 米。 禁止在 FTE 网络内接入普通家用交换机，破坏 FTE 冗余机制。 卡件运行时禁止触碰背板金手指，静电会击穿网络芯片。 网络故障排查优先检查链路，不要随意修改桥接隔离配置。
