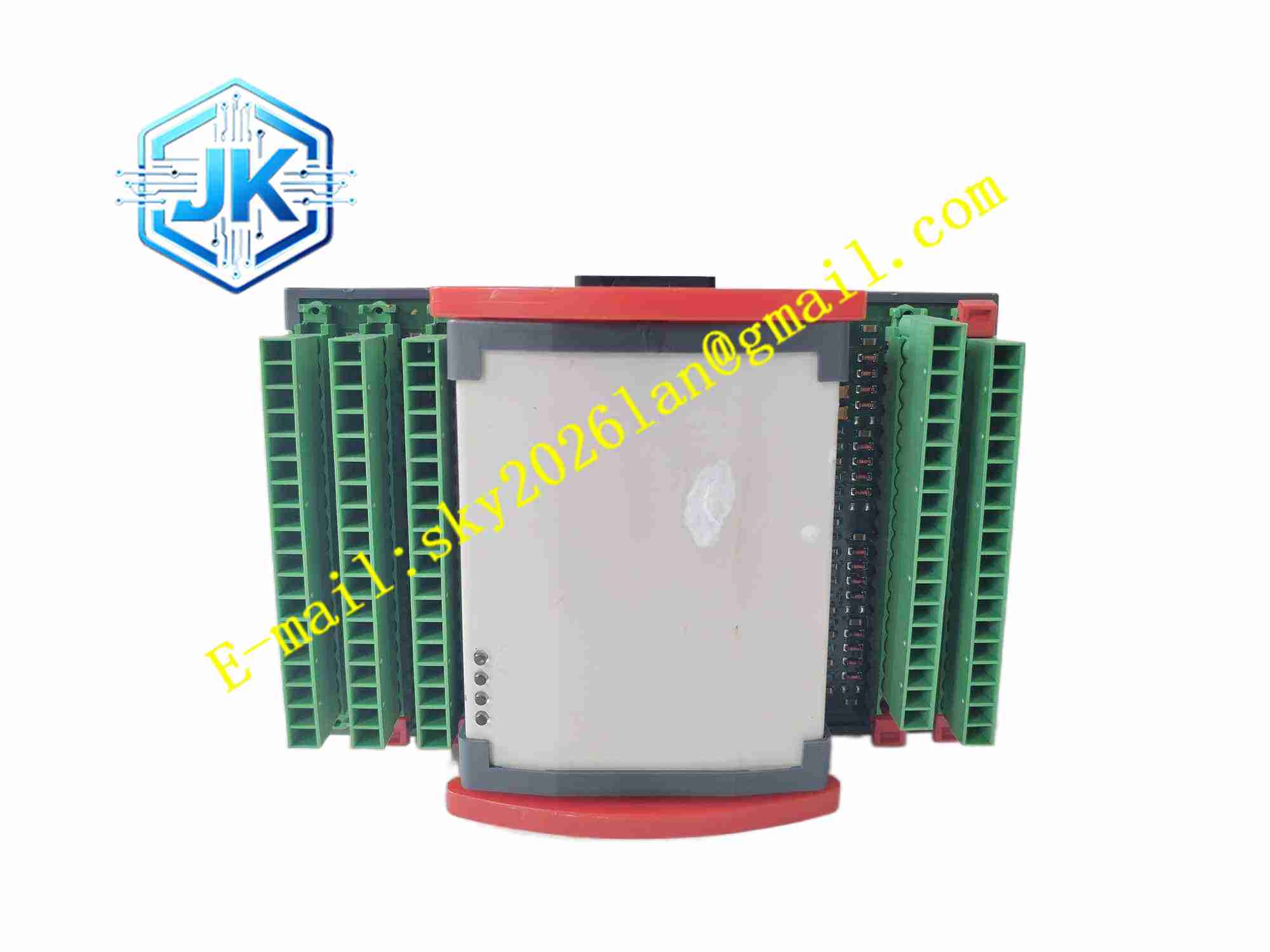

BerghoF QAIO164-V
技术规格 型号：QAIO164-V 通道配置：集成多路模拟输入、多路模拟输出 信号类型：电压信号 通道隔离：通道组间电气隔离 分辨率：高精度模数、数模转换 总线接口：工业现场总线 工作温度：-20℃ ~ +60℃ 储存温度：-25℃ ~ +70℃ 相对湿度：5%~95% 无凝露 防护等级：IP20，机架背板安装 安装形式：DIN 导轨机架插槽安装
功能特点 集成 AI 与 AO 混合通道，单块模块同时完成模拟信号采集与控制信号输出，减少机架占用空间。 通道分组电气隔离，阻断地环路干扰，保护控制器背板不受现场浪涌冲击。 高精度 ADC 与 DAC 转换芯片，模拟信号转换精度高，温漂低。 内置通道自诊断，实时监测断线、超量程、短路故障，故障信息上传控制器。 支持通道超限告警，采集信号超出设定量程范围主动上报故障。 工业总线通讯，实时上传采集数据，接收控制器下发输出设定值。 模块硬件具备浪涌保护，抵御现场电压浪涌、静电冲击。
应用场景 水处理过程自动化，化工装置模拟量采集与调节阀控制，冶金生产线工艺参数监测，暖通空调系统控制，原有 Berghof 控制系统备件替换。
性能参数 模数与数模转换线性度高，全量程非线性误差低。 全工作温度区间零点漂移、满度漂移数值小，长时间运行精度稳定。 隔离层绝缘强度高，有效抑制共模干扰。 总线通讯周期短，模拟信号读写延迟低。 故障诊断响应迅速，断线、短路故障毫秒级识别上报。
材质构成 模块外壳：黑色阻燃 ABS 工程塑料壳体。 PCB 主板：FR4 多层工业印制板，三防涂覆。 核心器件：高精度 ADC、DAC 芯片、隔离光耦、浪涌保护器件。 接线端子：弹簧式或者螺丝紧固端子。 背板连接器：镀金总线插头。
结构特征 标准化插卡式模块，适配 Berghof 机架插槽。模块正面布置状态 LED 指示灯，指示模块运行、通讯、通道故障状态。模块前端为模拟信号接线端子，后端镀金总线插头接入机架背板总线。电路板划分为总线通讯区、隔离区、模拟信号采集输出区，隔离器件分隔现场模拟回路与背板数字回路，降低干扰。无风扇被动散热。
工作原理 机架背板为模块供电，现场总线建立模块与主控器通讯链路。外部变送器电压信号接入模拟输入通道，经过信号调理、隔离后送入 ADC 芯片，转换为数字量，模块通过现场总线上传至控制器。控制器下发的控制数字量，通过模块 DAC 芯片转换为标准电压模拟信号，经隔离调理后从模拟输出通道输出至现场执行机构。模块内部诊断电路持续监测每一路通道状态，检测到断线、短路、超量程，点亮故障指示灯，上传故障代码至主控系统。
安装要求 整套机架断电，QAIO164-V 模块平稳推入机架插槽，锁紧固定卡扣，背板插头完全贴合背板总线。 现场模拟信号线接入前端接线端子，区分输入通道、输出通道。 模拟线缆使用屏蔽线缆，屏蔽层单点接地。 机柜保持通风，模块周边预留散热间隙。 上电，控制器扫描识别模块，配置通道量程参数，校验输入输出信号。
使用注意事项 禁止带电插拔模块，带电拔插损坏背板触点与板卡芯片。 外部信号电压不可超过通道额定量程，超压击穿前端调理电路。 模拟信号线远离大功率动力电缆，降低电磁干扰。 定期检查接线端子，振动工况端子松动造成信号异常。 运行环境不能凝露，凝露造成电路板短路。 通道接线严格按照端子定义接线，输入输出回路不可混接。
