描述

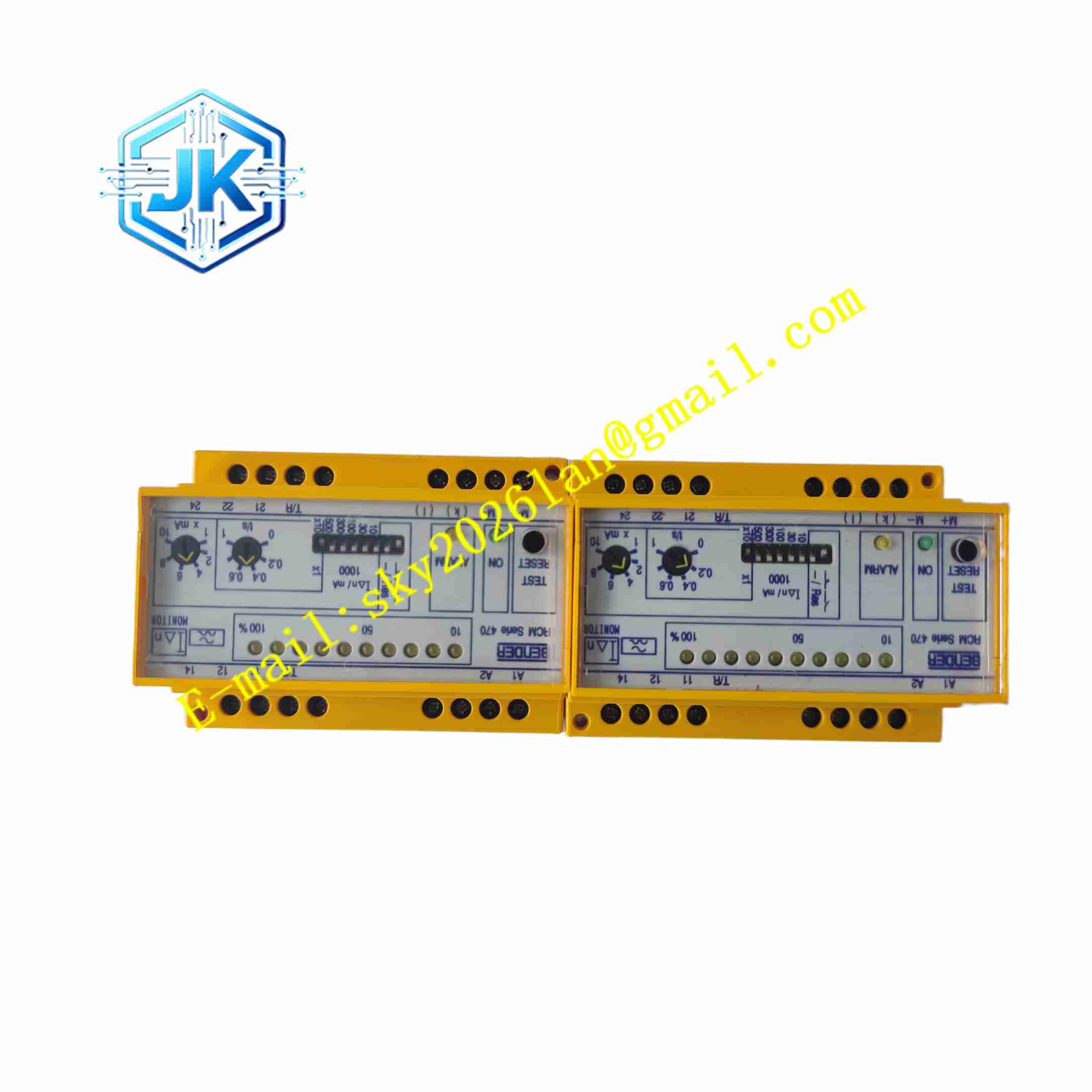

BENDER RCM475LY-13
技术规格
- 品牌： BENDER
- 系列： RCM 剩余电流监视器
- 型号： RCM475LY-13
- 监测对象： 交流及脉动直流剩余电流
- 适用系统： TN、TT 等接地配电系统
- 传感器接口： 外接零序电流互感器
- 报警输出： 继电器报警输出
- 通信接口： 部分 RCM 型号支持 RS485/BMS 通信，RCM475LY-13 是否具备需以铭牌或说明书确认
- 安装方式： 导轨安装或面板安装，具体以实物为准
- 辅助电源： 以铭牌标注为准
功能特点
- 实时监测配电回路剩余电流变化。
- 支持报警阈值设定，可在漏电风险升高时提前预警。
- 可与外部电流互感器配合，实现单回路或多回路监测。
- 具备继电器输出，便于接入报警系统或上位机。
- 适用于交流及脉动直流剩余电流监测。
- 可集成到建筑电气火灾监控或工业安全监测系统中。
应用场景
- 工业配电柜剩余电流监测
- 商业建筑电气火灾预警
- 数据中心配电系统安全监测
- 船舶配电系统漏电监测
- 轨道交通供电系统监测
- 医疗设施配电安全监测
- 充电桩、储能系统相关配电回路监测
- 生产线设备漏电状态监控
性能参数
- RCM475LY-13 的精确剩余电流动作值、测量范围、频率响应、响应时间、供电电压和继电器容量需以原厂铭牌或数据手册确认。
- BENDER RCM 系列产品中，A 型通常用于交流及脉动直流剩余电流监测，B 型可用于交流、脉动直流和平滑直流剩余电流监测，频率范围可覆盖较宽频段。
- RCM475LY-13 的具体类型和参数应以产品标签为准。
材质构成
- 外壳通常采用阻燃工程塑料或金属外壳。
- 内部包含信号处理电路、继电器输出模块和电源模块。
- 接线端子采用铜质或镀层导电材料。
- 外部需配合零序电流互感器使用，互感器通常为环形磁芯结构。
结构特征
- 模块化结构，便于安装在配电柜内。
- 前面板通常设有状态指示、报警指示和参数设置界面。
- 背面或侧面设有电源端子、报警输出端子和互感器输入端子。
- 部分型号支持通信模块扩展或远程监控接入。
工作原理
RCM475LY-13 通过外接零序电流互感器检测配电回路中各相导体和中性线电流的矢量和。正常情况下，流入与流出电流平衡，剩余电流接近零。当设备绝缘下降、线路漏电或发生接地故障时，回路出现剩余电流，互感器感应出信号并送入监视器。监视器对信号进行放大、滤波和判断，当剩余电流超过设定阈值并满足延时条件时，驱动报警继电器动作，同时输出报警状态。
安装要求
- 安装前确认系统类型、额定电压和剩余电流监测需求。
- 零序电流互感器应套装在所有相线和中性线上，保护地线不得穿过互感器。
- 互感器与监视器之间的接线应符合原厂说明书要求。
- 辅助电源接线极性、电压等级和熔断器配置需按铭牌执行。
- 设备应安装在干燥、通风、无强腐蚀气体的配电柜内。
- 报警输出接线应与控制回路或火灾监控系统正确连接。
- 安装完成后应进行通电测试和模拟报警测试。
使用注意事项
- RCM 属于监视和报警装置，不等同于断路器或漏电保护开关，不能直接替代过流保护器件。
- 报警阈值应根据回路正常泄漏电流和现场规范合理设置。
- 不得随意短接报警输出或屏蔽故障信号。
- 定期检查互感器接线是否松动、破损或受干扰。
- 变频器、UPS、整流负载等可能产生高频或直流分量，选型时应确认设备适用范围。
- 维护前必须断开辅助电源并确认回路安全。
- 具体参数以 BENDER 官方铭牌、说明书或技术数据表为准。
