描述

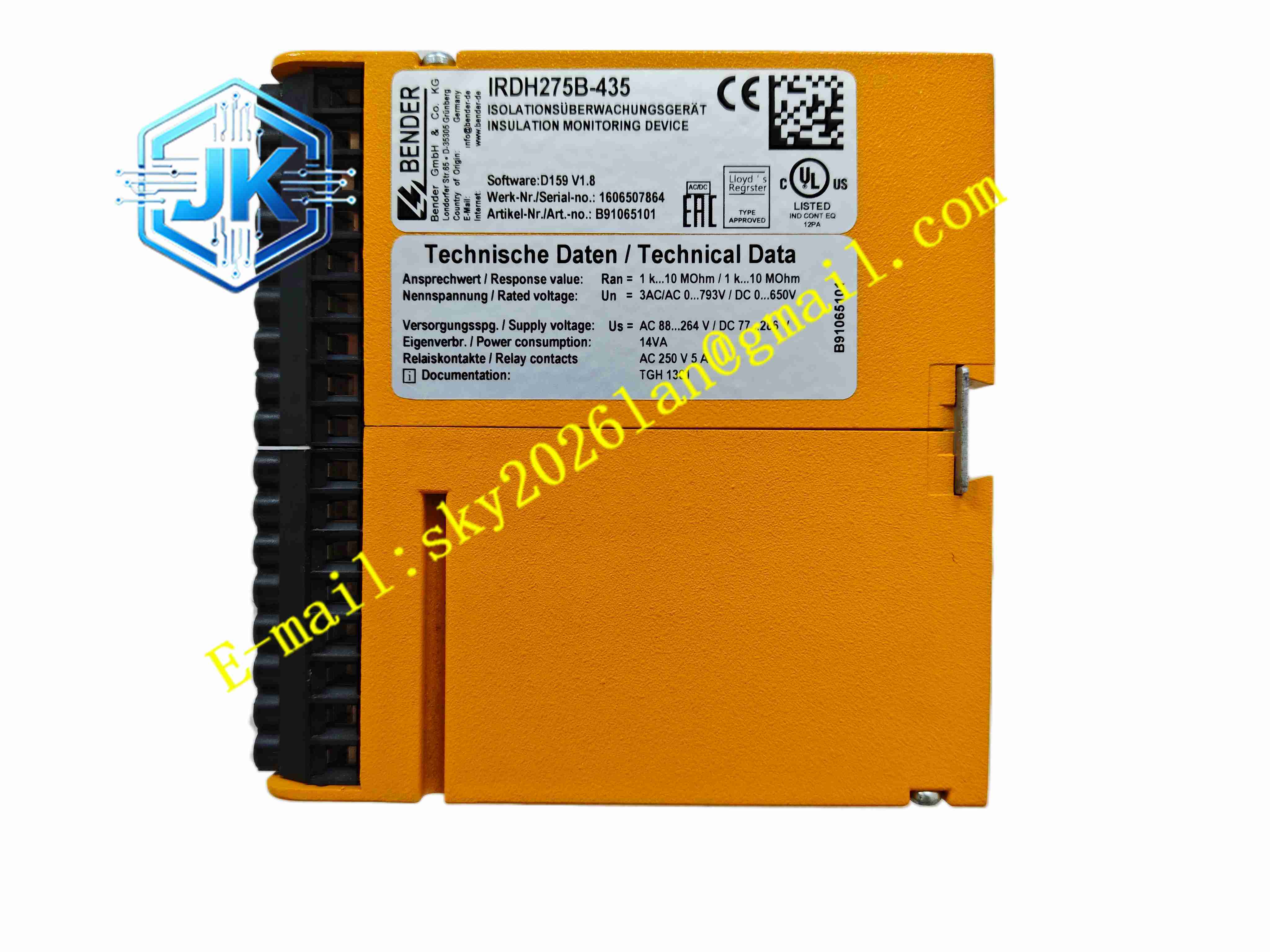

Bender IRDH275B-435
技术规格
- 监测对象：IT 不接地系统对地绝缘
- 测量范围：1kΩ～10MΩ 绝缘电阻
- 被测系统电压：AC0~793V / DC0~893V
- 报警方式：预报警、主报警两级继电器输出
- 继电器触点容量：AC250V 5A / DC30V 5A
- 供电电源：AC115~230V，50/60Hz
- 功耗：约 4VA
- 显示：LCD 液晶屏，显示绝缘电阻值
- 工作温度：-20℃～+55℃
- 存储温度：-30℃～+70℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP40（前面板）
- 安装方式：DIN 导轨安装
- 认证：CE、VDE
功能特点
- 持续监测不接地系统对地绝缘电阻
- 预报警与主报警两级阈值继电器输出
- LCD 液晶直接显示当前绝缘电阻值
- 自适应直流、交流、混合电压系统
- 内置测试电压发生器，主动注入测试信号测量绝缘
- 继电器触点输出报警状态
- 前面板 LED 显示电源、正常、报警状态
- 按键操作，设置报警阈值与系统电压
- 测量精度高，不受系统电容影响
- DIN 导轨安装，便于控制柜集成
应用场景
- 医院手术室、ICU IT 不接地系统绝缘监测
- 工业不接地配电系统绝缘监测
- UPS 不间断电源系统绝缘监测
- 光伏逆变器直流侧绝缘监测
- 船舶、轨道交通不接地系统绝缘监测
- 数据中心 IT 系统绝缘监测
材质构成
- 外壳：阻燃工程塑料壳体
- 前面板：液晶显示屏与操作按键
- PCB 主板：FR4 玻纤电路板
- 核心器件：测试信号发生器、测量电路
- 继电器：工业级电磁继电器
- 端子：螺丝紧固接线端子
- 无源元件：电阻、电容、TVS 二极管

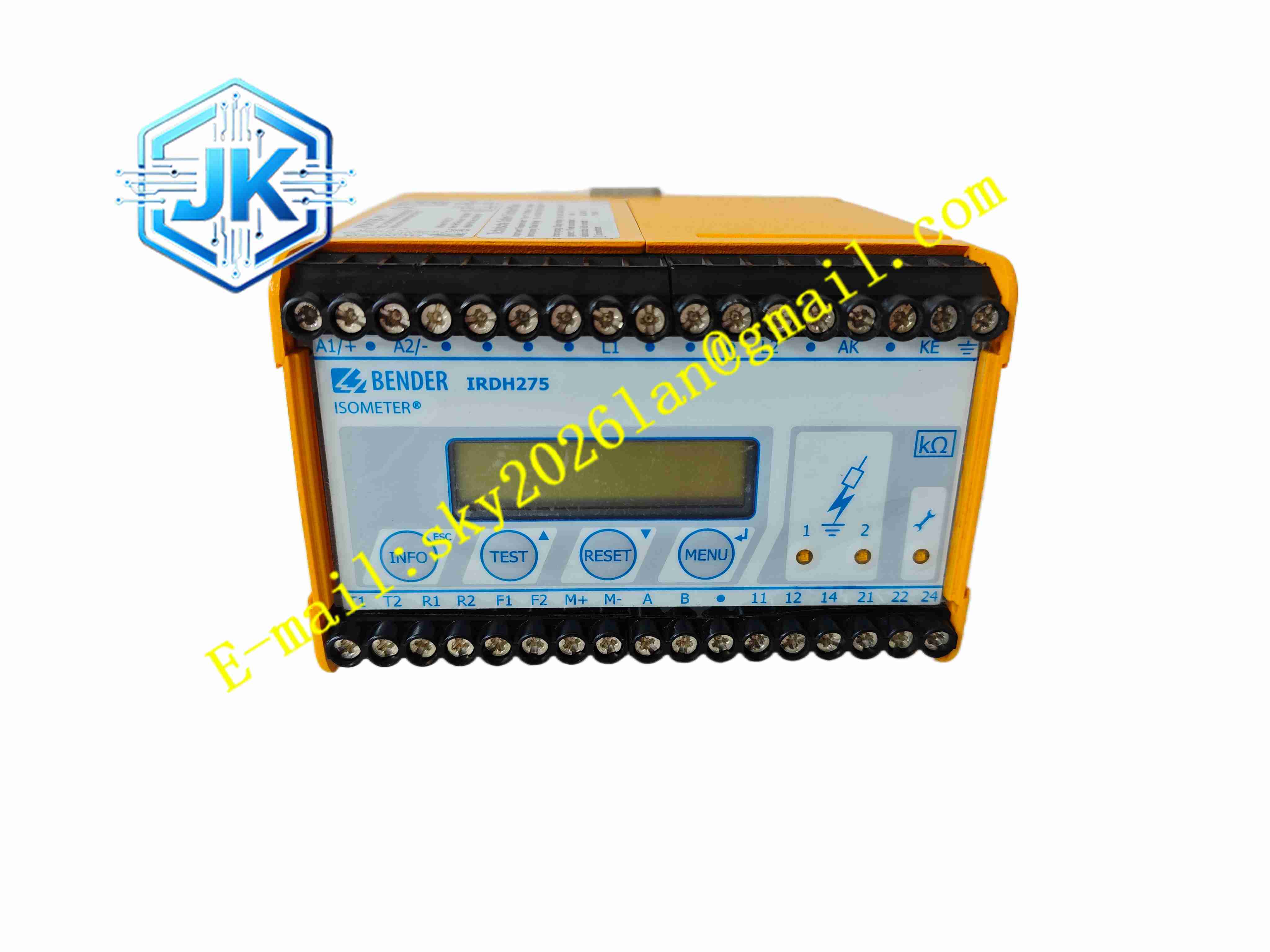

结构特征
- 窄型 DIN 导轨塑料壳体，35mm 导轨卡扣安装
- 正面 LCD 显示屏、操作按键、状态 LED
- 侧面供电与继电器输出端子
- 内部电路分区，电源区、测量区、输出区
- 无风扇自然散热
- 前面板密封设计，适应潮湿环境
工作原理 仪器通过 L + 与 L – 端子接入被测不接地系统，内部测试信号发生器向系统对地注入低频测试电压信号。测量电路检测测试电流在对地绝缘电阻上产生的压降，计算出当前对地绝缘电阻值。LCD 实时显示电阻值，当电阻值低于预报警阈值时，预报警继电器动作；低于主报警阈值时，主报警继电器动作。LED 同步指示报警状态。供电电源为 AC115~230V 工作电源。
安装要求
- 卡扣固定在 35mm DIN 导轨
- 被测系统 L+、L – 端子按图纸接入
- 报警继电器触点接入外部报警回路
- 供电电源 AC115~230V 接入
- 系统接地参考端 PE 可靠接地
- 环境温度维持 – 20℃～+55℃
- 上电前设置系统电压与报警阈值
使用注意事项
- 监测系统为不接地 IT 系统，不可接入接地 TN 系统
- 报警阈值根据系统要求设置
- 测试信号不可与其他绝缘监视仪并联使用
- 继电器触点不可超过 AC250V 5A 容量
- 定期按键测试报警功能
- 备件存放于干燥环境
