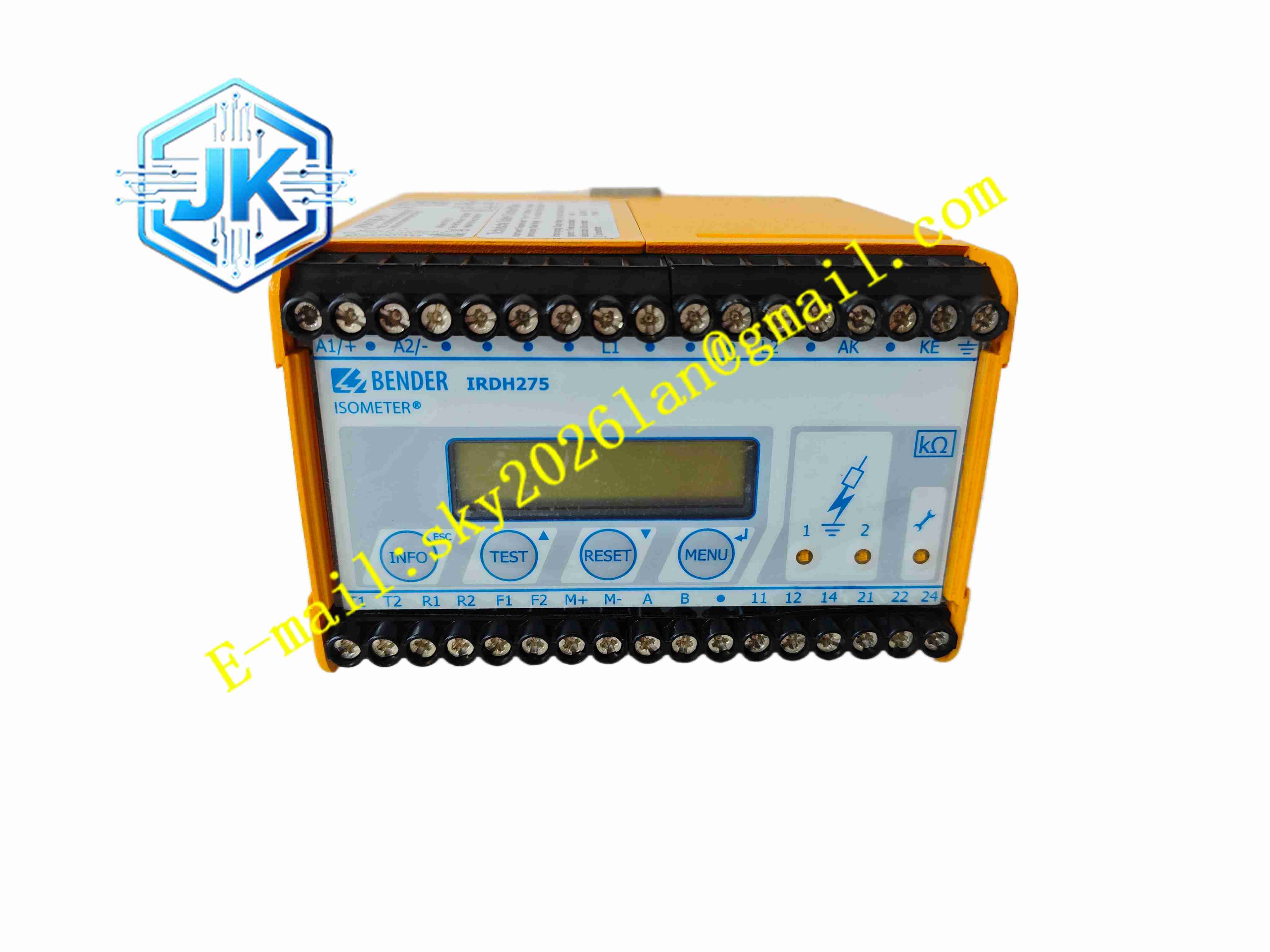

Bender IRDH275-435
技术规格 可监测系统：3 (N) AC 交流系统、AC/DC 混合系统、DC 直流系统；交流系统额定电压 0~793V，直流系统额定电压 0~650V；供电电源 AC/DC 88~264V；绝缘电阻测量范围 1kΩ~10MΩ；两级报警阈值独立可调；具备 0/4~20mA 隔离模拟量输出；通信接口 RS485，支持 BMS 总线协议；内置手动测试、外部测试复位端子；防护等级 IP20（端子），外壳 IP40；DIN 导轨安装；测量方法 AMPPlus 自适应脉冲测量法。
功能特点 采用专利 AMPPlus 测量技术，自动补偿系统对地分布电容，在长电缆、含大量变频整流负载的复杂 IT 系统保持稳定测量精度；两级独立可调绝缘报警回路，第一级预报警用于预警绝缘下降，第二级危险报警用于触发保护联锁，两路继电器为无源转换触点，可配置常开或常闭模式；背光液晶显示屏直接显示实时绝缘电阻、系统对地泄漏电容、设备故障代码；面板实体按键支持本地参数设置、手动自检与故障复位，同时预留外部测试复位端子，可接入远程按钮；内置硬件自检功能，持续监测装置自身电路，硬件故障时输出独立故障告警；非易失性存储器保存全部参数，断电后参数不丢失；支持事件记录存储，保存绝缘故障事件与时间戳；模拟量输出通道电气隔离，将绝缘电阻数值转换为标准电流信号上传至 SCADA、BMS 监控系统。
应用场景 医院手术室、ICU 医疗 IT 隔离供电系统；船舶、海上平台不接地电力配电网络；化工防爆车间隔离供电回路；矿山井下 IT 隔离电网；储能变流器隔离直流供电系统；不间断电源 UPS 隔离配电系统；大型工业设备隔离控制电源。
性能参数 工作环境温度 – 20℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压满足低压电气设备标准；EMC 电磁兼容符合 IEC61000 系列工业标准；满足 IEC61557-8 绝缘监测设备标准；抗振动、抗冲击满足工业控制柜设备规范。
材质构成 壳体采用 UL94 V0 阻燃聚碳酸酯工程塑料；PCB 基板为玻纤环氧树脂覆铜板；接线端子为黄铜镀镍材质；液晶显示屏为工业背光 LCD；内部运算、采样芯片选用宽温工业元器件；内置继电器为密封电磁继电器。
结构特征 标准 DIN 导轨模块化壳体，壳体侧面卡扣直接卡装在控制柜 DIN 导轨；前面板布置背光液晶显示屏、操作按键、状态 LED 指示灯；背部集成电源端子、系统测量端子、继电器输出端子、RS485 通信端子；壳体内部测量回路与电源回路电气隔离，降低电源噪声对绝缘测量的干扰；壳体预留散热缝隙，依靠自然对流散热。
工作原理 IRDH275-435 向 IT 不接地系统相线与保护地 PE 之间施加自适应脉冲测量电压，采集回路产生的微弱测量电流，依据电压与电流数值实时计算系统对地绝缘电阻。装置将实测绝缘电阻数值与两级预设报警阈值持续对比，绝缘电阻低于阈值时驱动对应继电器触点动作，输出报警信号。装置持续执行硬件自检，识别装置内部硬件故障。测量得到的绝缘电阻数值、报警状态、故障代码，通过 RS485 总线上传至上位监控系统。
安装要求 DIN 导轨垂直安装在控制柜内部，装置测量端子接入 IT 系统相线与保护地 PE，装置保护接地端子可靠连接控制柜保护地。装置供电电源严格按照铭牌规格接线，通信屏蔽双绞线采用单点接地，屏蔽层接入控制柜保护地。安装完成后，通过面板按键设置系统额定电压、两级绝缘报警阈值、报警延时参数。系统初次上电完成手动自检，确认装置测量功能正常。
使用注意事项 本装置仅适用于 IT 不接地供电系统，不可接入 TN、TT 接地配电系统；绝缘故障报警触发后，逐支路排查线路绝缘破损点；定期执行手动自检，验证装置测量与报警回路有效性；接线操作前切断系统电源，执行验电操作，防止触电危险；不可短接测量回路端子；设备长期存放环境保持干燥，避免凝露腐蚀端子。
