描述
AutomationDirect EA7-T6CL-R
技术规格

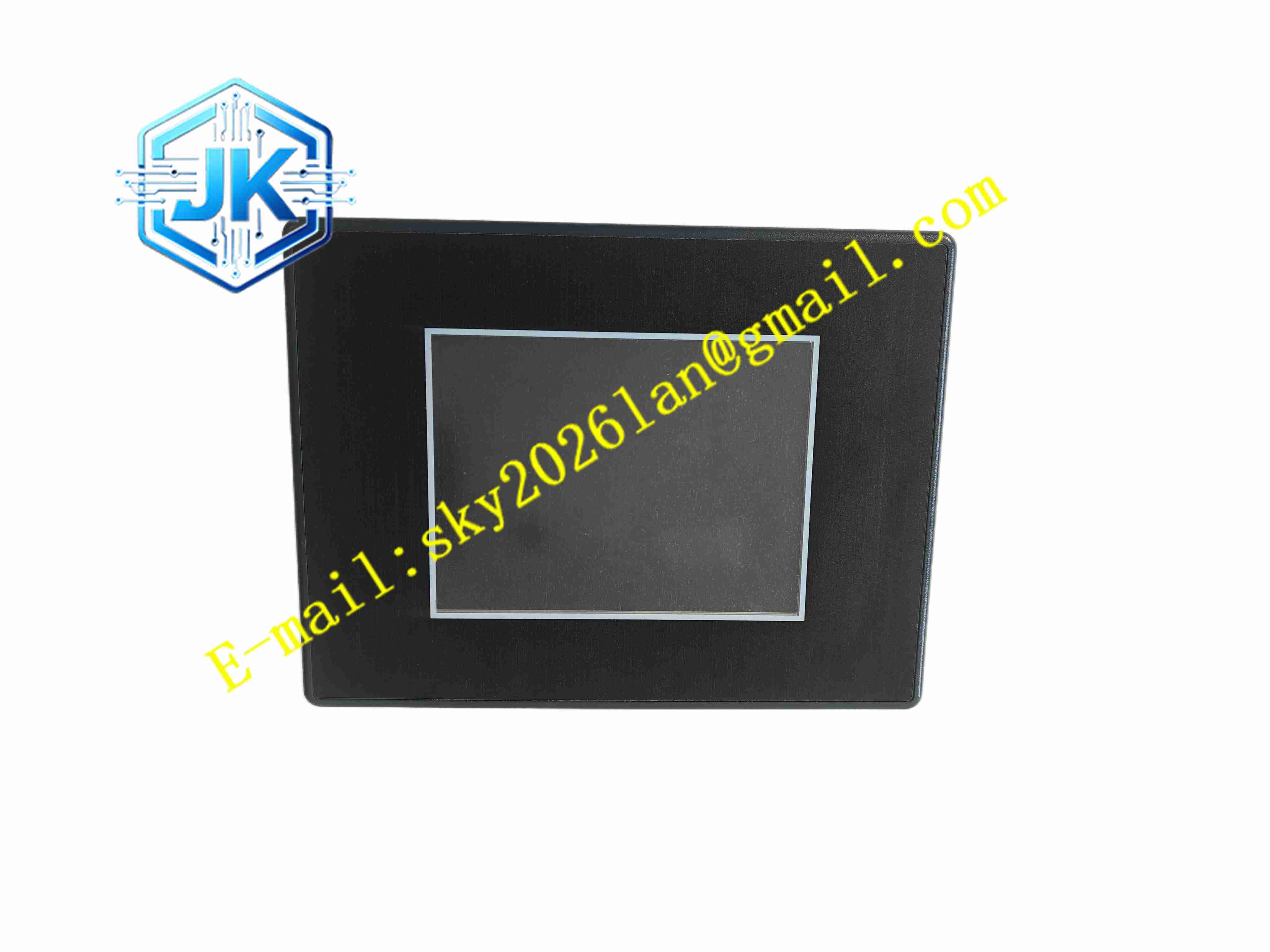

- 屏幕尺寸：6 英寸彩色 TFT LCD
- 分辨率：320×240 QVGA
- 背光：LED 背光
- 触控类型：电阻式触摸屏
- 前面板防护：IP65，NEMA4/4X
- 供电：DC24V
- 通讯接口：RS232/RS422/RS485 串口、USB-B 程序下载口
- 实时时钟：内置 RTC 时钟，后备电池
- 工作温度：0℃～+50℃
- 存储温度：-20℃～+70℃
- 安装方式：控制柜面板嵌入式安装
功能特点
- 电阻触控屏，支持戴手套操作，适合油污、潮湿车间
- 6 英寸彩色屏幕，清晰展示数值、指示灯、趋势曲线、报警信息
- 内置大量 PLC 通讯驱动，兼容主流品牌 PLC
- 支持多组工艺配方存储，一键切换产品参数
- 事件报警记录，带时间戳，可存储多条历史报警
- USB-B 接口用于 PC 下载工程画面，调试便捷
- 内置 RTC 实时时钟，断电电池维持时间日期
- 面板 LED 电源指示灯，快速判断供电状态
- 前面板 IP65 防护，阻挡粉尘、冷却液飞溅
应用场景
- 包装机械、输送设备操作面板
- 小型注塑机、金属加工设备人机界面
- 水处理、暖通控制柜本地监控
- 测试工装、自动化装配设备操作站
材质构成
- 前面板：阻燃工程塑料，PET 触控薄膜
- 后壳体：阻燃 ABS 塑料外壳
- 显示组件：TFT 液晶模组，LED 背光
- PCB 主板：FR4 多层玻纤电路板，三防涂层
- 连接器：DB 串口接头、USB-B 接口、弹簧电源端子
- 密封件：橡胶密封垫圈
结构特征
- 嵌入式面板安装，正面嵌入控制柜开孔，后部卡扣锁紧
- 前面板带橡胶密封圈，实现 IP65 防护

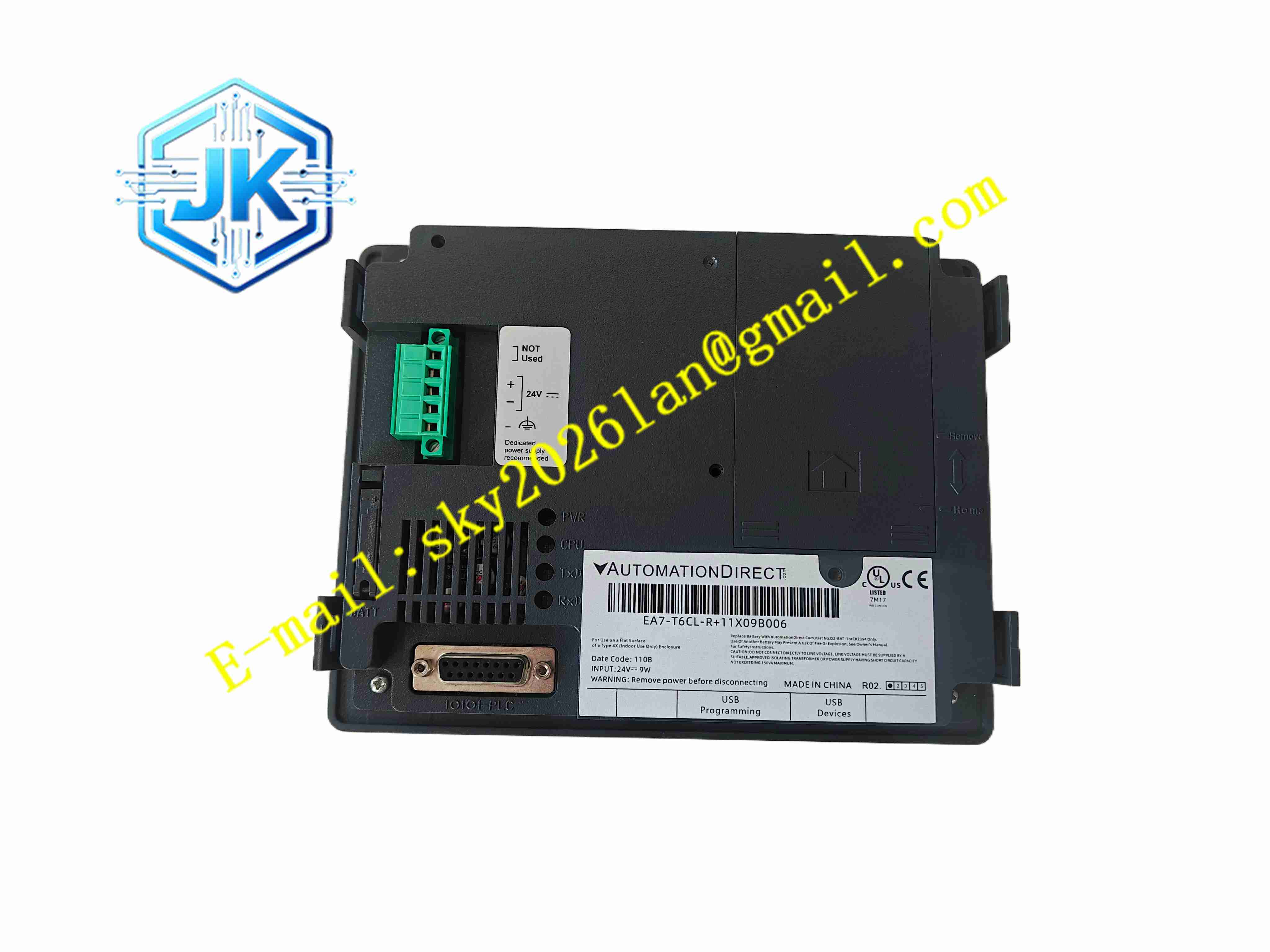

- 背部集成 DC24V 电源端子、串口通讯接口、USB 下载口
- 后盖内置 RTC 时钟后备电池仓，可单独更换电池
- 内部电路分区，显示驱动、通讯处理、电源回路相互隔离
- 扁平紧凑机身，占用控制柜深度小
工作原理 DC24V 为 HMI 主板与背光模组供电，主板运行 PC 下载的组态工程画面。通过串口与 PLC 建立周期通讯，读取 PLC 寄存器数据并刷新屏幕显示；触摸操作时，触控层采集坐标信号，转化为变量指令下发至 PLC，完成参数修改、设备启停。RTC 时钟为报警记录提供时间戳，配方数据保存在板载非易失闪存。
安装要求
- 控制柜面板切割对应开孔，嵌入 HMI，锁紧后部卡扣
- 安装前检查橡胶密封圈，无破损
- PLC 通讯线缆使用屏蔽双绞线，屏蔽单点接地
- DC24V 工业电源供电，电源容量匹配 HMI 功耗
- 远离变频器、接触器等强电磁干扰源
- 环境温度 0℃～50℃，柜内无凝露
使用注意事项
- 禁止尖锐硬物触碰触摸屏，防止划伤触控膜
- 后备电池定期更换，避免断电丢失时间信息
- 工程画面使用 C-more 组态软件编制下载
- 通讯故障排查串口接线、波特率、站号设置
- 清洁面板使用软布，禁止强腐蚀溶剂擦拭
- 备件存放于干燥防静电环境
