描述

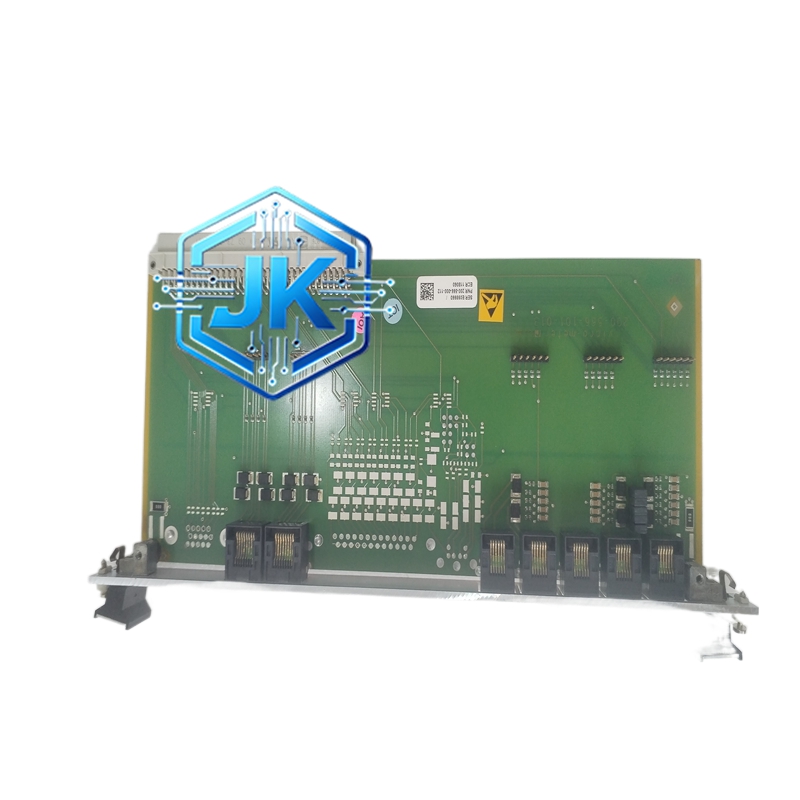

Vibro-Meter 200-566-000-112 — 维特罗迈特（Vibro-Meter）VM600系列双通道振动变送器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Vibro-Meter（维特罗迈特） |
| 系列 | VM600 |
| 型号 | 200-566-000-112 |
| 通道数 | 2通道 |
| 输入信号 | 4~20mA（来自电涡流传感器或加速度计变送器） |
| 输出信号 | 4~20mA（两线制，隔离型） |
| 输出通道 | 2路独立4~20mA输出 |
| 量程 | 0~200μm（峰峰值，可软件配置） |
| 精度 | ±1%满量程 |
| 线性度 | ±0.5%满量程 |
| 响应时间 | <100ms（90%阶跃响应） |
| 通道隔离 | 通道间电气隔离，隔离电压1500V DC |
| 供电电压 | 24V DC（18~30V DC宽范围） |
| 功耗 | 每个通道约0.5W |
| 负载电阻 | 最大600Ω（24V供电时） |
| 安装方式 | 35mm DIN导轨安装 |
| 防护等级 | IP20（需安装在控制柜内） |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL |
| 产地 | 美国 |
| 重量 | 约0.3kg |
功能特点：
- 2通道独立输出：每通道独立4~20mA输出，通道间完全电气隔离（1500V DC），互不干扰
- 4~20mA两线制输出：标准工业电流信号，抗干扰能力强，适合长距离传输（可达1000m）
- 宽电压供电18~30V DC：适应不同现场供电条件
- 量程可软件配置：通过面板按键或RS-232软件设定振动量程（0~50μm / 0~100μm / 0~200μm）
- DIN导轨安装：35mm标准导轨，安装拆卸方便
- LED状态指示：每通道1个绿色LED（正常）+ 1个红色LED（故障）
应用场景：
- 振动信号远传至DCS/PLC/SCADA系统
- 汽轮机/发电机振动远程监测
- 压缩机振动远程监测
- 泵组振动远程监测
- 任何需要将振动4~20mA信号传入控制室的场合
性能参数：
| 参数 | 数值 |
|---|---|
| 通道数 | 2 |
| 输入 | 4~20mA |
| 输出 | 4~20mA（两线制，隔离） |
| 量程 | 0~200μm（可配置） |
| 精度 | ±1% FS |
| 隔离电压 | 1500V DC |
| 负载电阻 | ≤600Ω |
| MTBF | >100,000小时 |
材质构成：
- 外壳：阻燃PC+ABS工程塑料（UL94 V-0级）
- PCB：4层FR-4高Tg板
- 隔离器件：磁隔离芯片（iCoupler级别），1500V DC隔离
- 连接器：螺钉端子排（输入+输出）+ 插拔式端子（RS-232）
- LED：高亮绿色/红色LED
- 紧固件：不锈钢螺钉
结构特征：
- 尺寸约45 × 90 × 75mm（宽×高×深）
- 前面板：2个绿色LED + 2个红色LED + 2个设置按键
- 顶部：RS-232串口（用于量程配置）
- 底部：2路输入端子（4~20mA in）+ 2路输出端子（4~20mA out）+ 电源端子
- 背面：DIN导轨卡扣
- 重量约0.3kg
工作原理：
传感器输出的4~20mA振动信号经输入端子进入变送器，内部A/D转换器转换为数字值，再经D/A转换器和精密电流源转换为4~20mA输出。通道间通过磁隔离芯片实现1500V DC电气隔离。
安装要求：
- 35mm DIN导轨安装
- 输入线使用屏蔽双绞线，屏蔽层单端接地
- 输出线使用屏蔽双绞线，屏蔽层单端接地（在DCS侧接地）
- 24V DC电源接入底部端子
使用注意事项：
- 输出不可开路运行，否则输出电压会升至电源电压
- 负载电阻不可超过600Ω
- 量程需通过RS-232或面板按键配置，与传感器匹配
