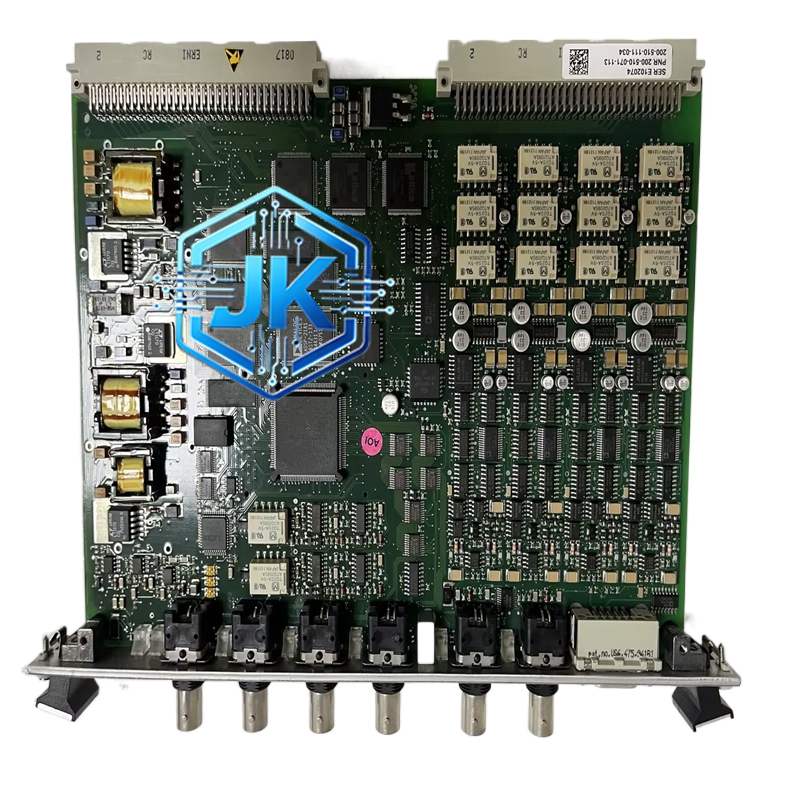

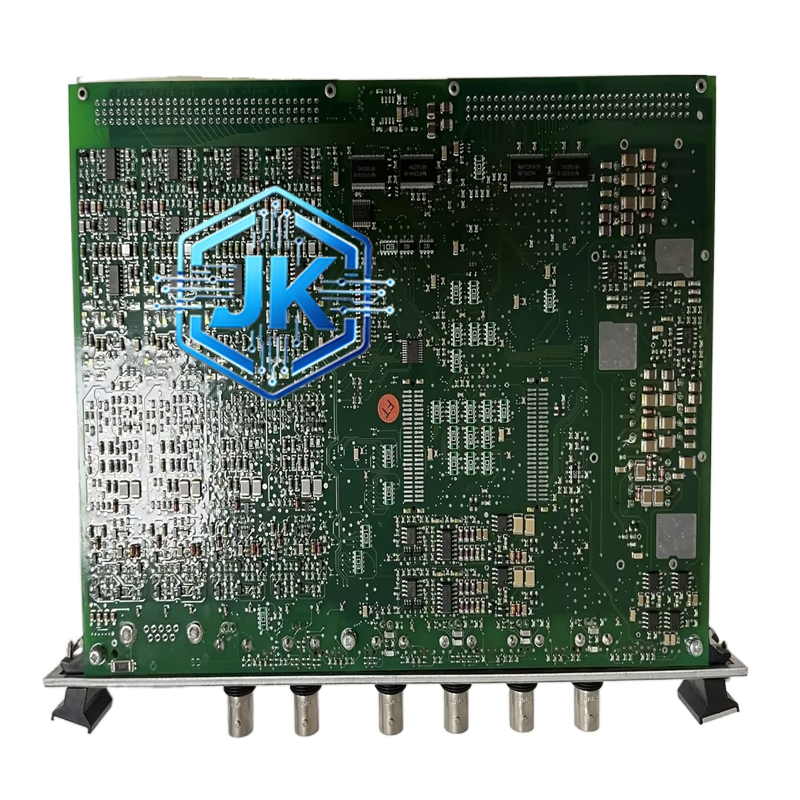

Vibro-Meter 200-510-071-113 / 200-510-111-034 VM600MPC4 — 维特罗迈特
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Vibro-Meter（维特罗迈特，Azima DLI集团） |
| 系列 | VM600 |
| 型号 | VM600MPC4（200-510-071-113 + 200-510-111-034） |
| 通道数 | 4个独立监测通道（振动+转速+温度） |
| 振动输入 | 4~20mA（来自电涡流传感器或加速度计） |
| 转速输入 | 1~60,000 RPM（键相信号或TTL脉冲） |
| 温度输入 | 4~20mA（来自PT100/热电偶变送器）或干接点 |
| 振动量程 | 0~200μm（峰峰值，可配置） |
| 振动频率范围 | 10Hz ~ 1kHz（带通滤波） |
| 报警设定 | 每通道4个报警值（危险/警告/危险延迟/警告延迟） |
| 保护动作 | 继电器输出（常开/常闭可选）+ 4~20mA输出 |
| 继电器容量 | 5A @ 250V AC / 5A @ 30V DC |
| 4~20mA输出 | 4通道独立，隔离型，负载≤600Ω |
| 通讯接口 | RS-232 / RS-485 / Modbus RTU（可选） |
| 显示方式 | 4位LED数码管（每通道独立显示） |
| 供电电压 | 24V DC（宽范围：18~30V DC） |
| 功耗 | 约8W |
| 安装方式 | 35mm DIN导轨安装 / 面板嵌入式安装 |
| 防护等级 | IP54（前面板） |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL、ATEX（可选） |
| 产地 | 美国 |
| 重量 | 约0.8kg |
功能特点：
- 4通道独立监测：每通道独立采集振动、转速、温度信号，独立设定报警值，互不干扰
- 双报警阈值：每通道支持危险（Danger）和警告（Warning）两级报警，外加危险延迟和警告延迟（带时间延时防止误跳闸）
- 继电器+4~20mA双输出：继电器用于直接跳闸保护，4~20mA用于远程传输振动值到DCS/SCADA
- LED数码管显示：每通道独立4位LED显示当前振动值（μm）、转速（RPM）、温度（°C），现场读取方便
- 宽电压供电18~30V DC：适应不同现场供电条件，不易因电压波动误动作
- RS-232/RS-485通讯：支持Modbus RTU协议，可与DCS/SCADA/PLC通讯，远程监控
- 紧凑型设计：宽度仅约96mm，4通道集成在一个模块内，节省控制柜空间
- ATEX可选：可配置为防爆型，用于石油化工等危险区域
应用场景：
- 汽轮机振动监测保护（轴振动、瓦振动、胀差）
- 压缩机振动监测（往复式/离心式）
- 大型电机振动监测（6kV/10kV高压电机）
- 泵组振动监测（给水泵、循环泵、凝结水泵）
- 风机振动监测（引风机、送风机、一次风机）
- 齿轮箱振动监测
- 造纸机烘缸振动监测
性能参数：
| 参数 | 数值 |
|---|---|
| 通道数 | 4 |
| 振动量程 | 0~200μm（可配置） |
| 报警级数 | 4级/通道（危险/警告/危险延迟/警告延迟） |
| 继电器容量 | 5A @ 250V AC |
| 4~20mA输出 | 4通道独立，隔离型 |
| 通讯 | RS-232/RS-485/Modbus |
| MTBF | >100,000小时 |
| 响应时间 | <50ms（报警动作） |
材质构成：
- 外壳：阻燃PC+ABS工程塑料（UL94 V-0级）
- PCB：4层FR-4高Tg板，模拟区域独立屏蔽
- LED：高亮红色/绿色/黄色LED数码管（4位/通道）
- 继电器：欧姆龙/TE继电器，5A @ 250V AC
- 连接器：螺钉端子排（振动输入/输出）+ DB9串口（RS-232）+ 插拔式端子（RS-485）
- 紧固件：不锈钢螺钉
- 散热片：铝合金散热片（内部）
结构特征：
- 模块尺寸约96 × 90 × 75mm（宽×高×深）
- 前面板：4组LED数码管（每通道1组，显示振动/转速/温度）+ 8个LED状态指示灯（每通道2个：危险/警告）+ 4个按键（设置/确认/上下）
- 顶部：RS-232 DB9串口 + RS-485端子 + 电源端子
- 底部：4路振动输入端子 + 4路4~20mA输出端子 + 2路继电器输出端子 + 转速/温度输入端子
- 背面：DIN导轨卡扣
- 重量约0.8kg
工作原理：
电涡流传感器或加速度计输出4~20mA振动信号，经输入端子进入VM600MPC4。内部A/D转换器将电流信号转换为数字值，与预设的4个报警阈值比较。当振动值超过危险阈值且持续时间超过危险延迟设定值时，继电器动作（常开闭合或常闭断开），同时4~20mA输出对应的报警电流值（如20mA表示危险）。转速信号通过键相传感器输入，用于计算1X转速和相位。温度信号通过PT100变送器输入，用于轴承温度监测。
安装要求：
- 安装于35mm DIN导轨上，使用上下卡扣固定
- 振动传感器信号线（4~20mA）接入底部输入端子，使用屏蔽双绞线
- 4~20mA输出线接入底部输出端子，屏蔽层单端接地
- 继电器输出线接入底部继电器端子，用于跳闸回路
- RS-232/RS-485线接入顶部通讯接口
- 24V DC电源接入顶部电源端子，极性不可接反
- 接地线连接至接地排
使用注意事项：
- 振动传感器类型需与输入配置匹配（电涡流传感器用4~20mA输入，加速度计用IEPE需配置IEPE模块）
- 报警阈值需根据设备制造商的振动限值设定，不可随意设定
- 继电器输出用于跳闸保护，不可用于驱动大功率负载（需加中间继电器）
- 定期检查LED显示是否正常，按键是否灵敏
- 长期不用时每3个月通电一次，防止电池耗尽（内部有RAM备份电池）
