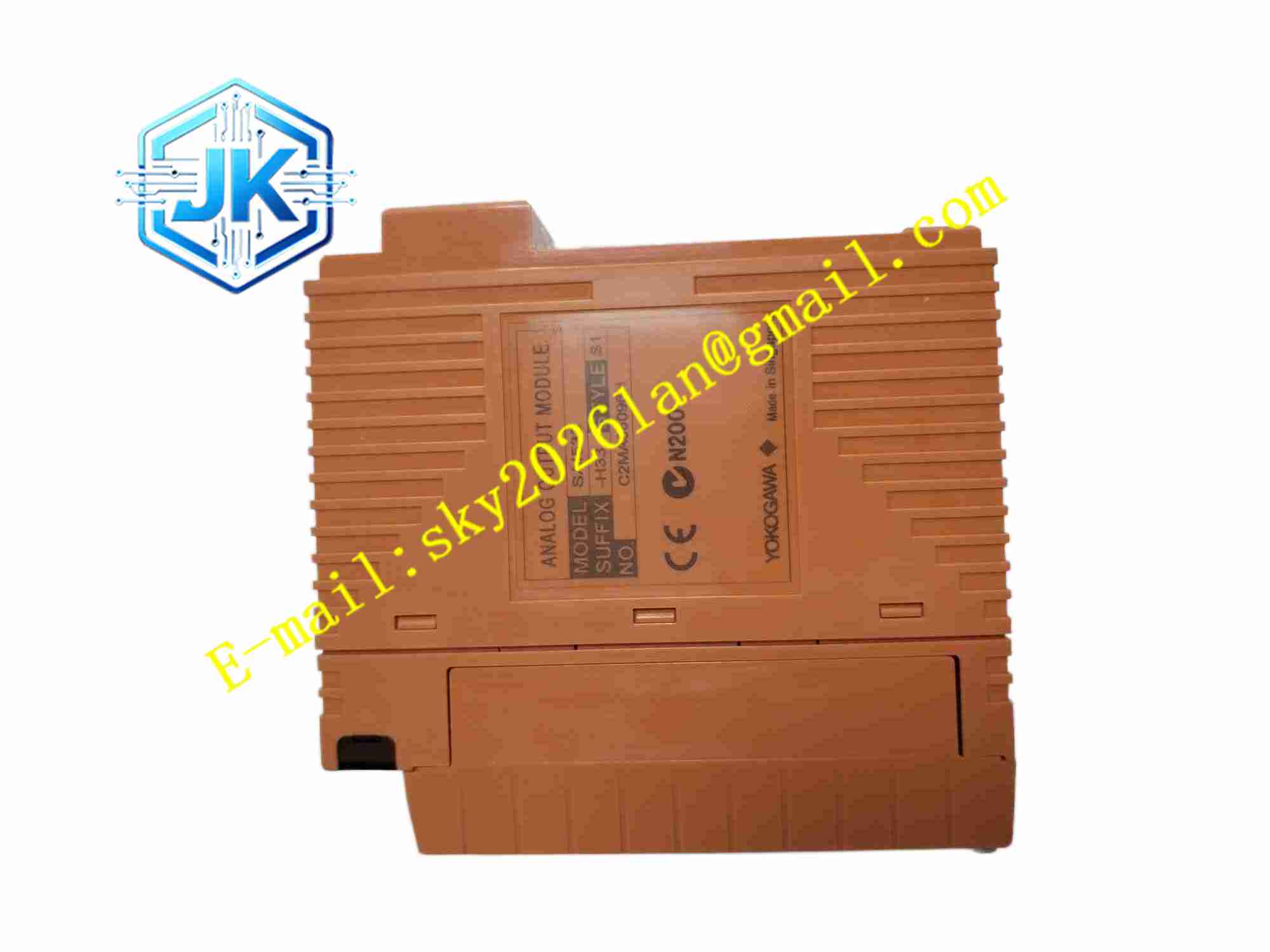

YOKOGAWA SAI533-H33
技术规格 型号：SAI533-H33 品牌：YOKOGAWA 模块类型：模拟量输入 AI 输入信号：4~20mA DC 通道数量：32 通道 信号隔离：通道组隔离 分辨率：16 位 输入阻抗：250Ω 供电：机架背板供电 工作温度：0℃ ~ +60℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，控制柜内安装
功能特点 32 路模拟量采集通道，单模块支持大量测点接入，节省机架插槽空间。 通道分组隔离，组内通道共用隔离单元。 支持两线制变送器回路供电。 具备回路断线检测功能，识别变送器线路断开故障。 通道量程软件组态，适配多种传感器量程。 前面板 LED 指示灯，指示模块运行、故障状态。 内置数字滤波，抑制现场电磁噪声。 支持模块热插拔，不停机维护更换。
应用场景 大型化工厂集中工艺参数采集，电厂辅控系统多点温度压力采集，大型水处理项目流量液位监测，造纸厂生产线多点工艺采集，油气处理厂大量变送器信号采集。
性能参数 模数转换精度稳定，全量程误差符合出厂标准。 断线检测响应快速，故障信息实时上传。 多通道同步采样，数据传输稳定。 长期连续运行零点漂移数值低。 在常规工业电磁环境下，信号采集稳定。
材质构成 外壳：黑色阻燃工程塑料。 主板：FR4 多层工业 PCB 板，三防防护涂层。 核心元器件：16 位 ADC 芯片、光电隔离器件、信号调理电路、总线通信芯片、非易失存储芯片。 接线端子：高密度镀金可插拔弹簧端子。 指示灯：贴片 LED 状态指示灯。
结构特征 插卡式 DCS 机架模块，适配 CENTUM VP 机架插槽。 前面板布置模块状态 LED 指示灯。 背部金手指连接器对接背板总线。 前端高密度可插拔端子，分区排布 32 路模拟输入通道。 电路板按照通道组划分隔离区域，数字总线与模拟采集回路物理分隔。 高密度元器件布局，采用工业抗震焊接工艺。
工作原理 现场变送器接入模块端子，模块提供两线制变送器供电，4-20mA 电流信号进入信号调理电路，经过隔离处理后送入模数转换芯片，模拟信号转换为数字信号，通过背板总线传输到 DCS 控制器。模块持续监测每一路回路电流，检测断线故障并上报系统。分组隔离结构限制故障扩散范围。
安装要求 断电状态插入机架插槽，锁紧卡扣。 屏蔽信号线接入前端端子，屏蔽单点接地。 横河 DCS 软件识别模块，配置通道量程与滤波参数。 接线完成，使用标准信号源校验采集精度。 模拟信号线缆和动力电缆分开敷设。 机架预留通风空间，保障模块散热。
使用注意事项 热插拔操作严格按照 DCS 操作规程执行。 通道禁止接入超出额定范围的电压电流。 定期检查高密度端子排紧固情况，振动环境容易出现虚接。 更换模块前导出保存组态。 控制柜保持干燥清洁，粉尘堆积会造成端子漏电。 禁止带电插拔前端接线端子。
