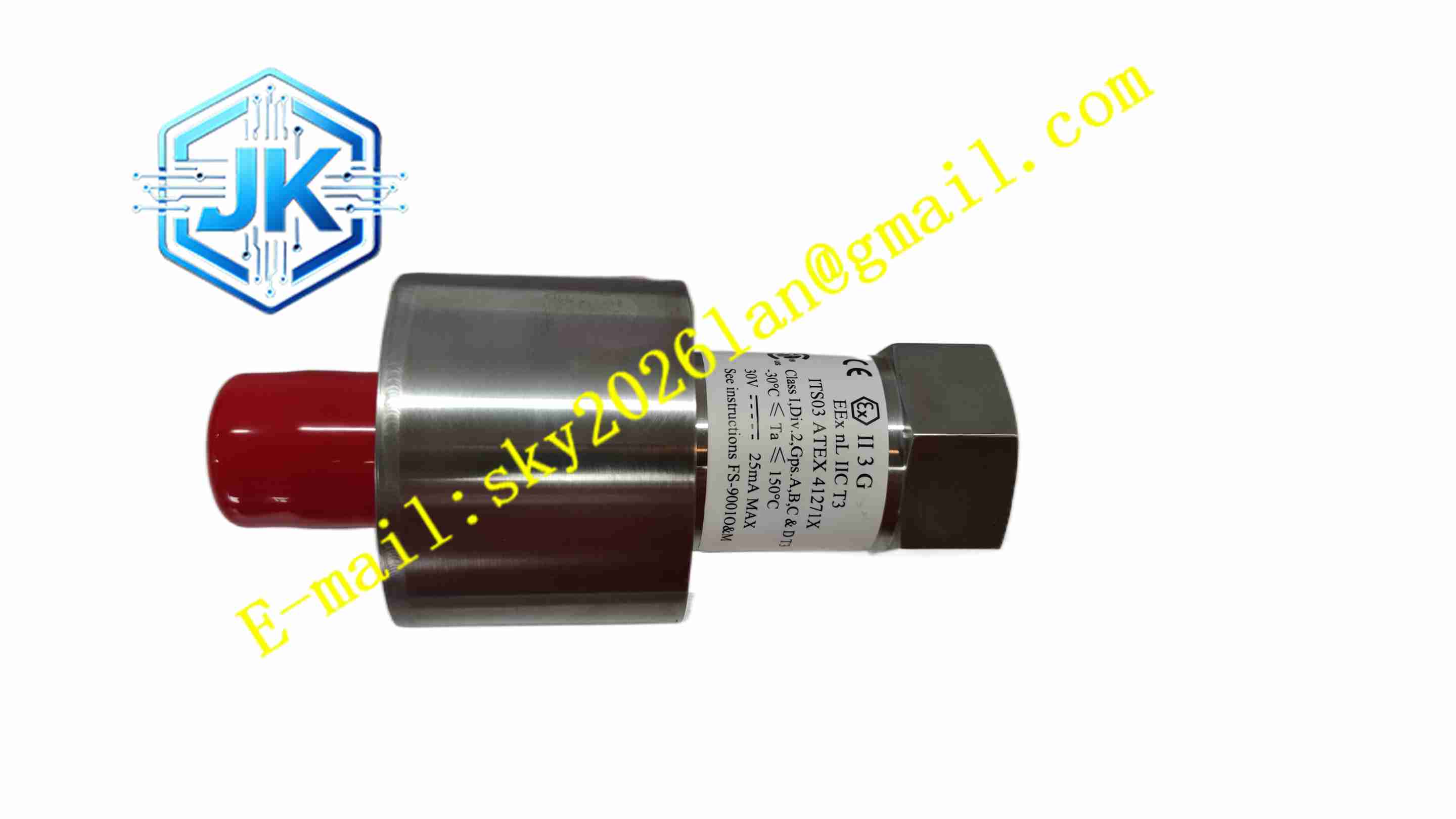

REUTER-STOKES RS-FS-9001 362A1052P104
技术规格 型号：RS-FS-9001 备件编号：362A1052P104 品牌：REUTER-STOKES 传感元件：碳化硅 SiC 紫外光电二极管 响应时间：≤0.025 秒 信号输出：4-20mA 模拟电流信号 无水冷工作温度上限：150℃ 水冷工况工作温度上限：235℃ 防爆等级：ATEX Zone2，Class1 Division2 机械接口：3/4 英寸 NPT 内螺纹 电气连接器：MIL-C-38999 III 型 5 针快速连接器 壳体材质：AISI304 不锈钢，内部氩气密封 光学窗口：蓝宝石窗口
功能特点 碳化硅紫外传感元件，对长波紫外敏感，可穿透燃油水雾、蒸汽，抗烟气遮挡。 极快响应速度，熄火 25 毫秒内识别火焰消失，输出熄火信号。 4-20mA 标准模拟输出，信号强度随火焰紫外辐射强度线性变化。 内置硬件自检功能，持续检测传感元件、电路健康状态。 快速插拔 MIL 航空连接器，现场拆装无需长时间停机。 水冷结构接口，高温炉膛环境下降低传感器本体温度，延长使用寿命。 电路低电压设计，无需高压供电，简化防爆布线。 支持多种燃料，天然气、柴油、氢气、混合燃料燃烧火焰检测。
应用场景 燃气轮机火焰监测，电厂燃气机组燃烧安全保护，石化工厂加热炉火焰检测，氢气燃烧系统火焰监测，工业锅炉火焰安全联锁系统。
性能参数 SiC 光电二极管灵敏度远高于传统紫外真空管传感器，抗烟气衰减。 火焰消失响应时间小于 25 毫秒，快速触发燃料切断联锁。 4-20mA 模拟信号输出稳定，不受现场小幅温度波动影响。 水冷结构将传感器耐受温度提升至 235℃，适配高温燃烧器区域。 快速连接器设计，传感器更换作业时间缩短至数分钟。 在燃料喷雾、水蒸气环境下，依然稳定识别火焰紫外信号。
材质构成 传感器壳体：AISI304 奥氏体不锈钢，内部氩气密封，抗高温氧化。 光学窗口：蓝宝石光学窗口，高紫外透过率，耐磨损。 传感芯片：碳化硅 SiC 光电二极管。 内部电路板：高温耐辐照 PCB，耐高温电子元器件。 密封件：耐高温氟橡胶密封垫圈。 水冷管路接口：不锈钢螺纹接头。 电气接头：MIL 标准航空金属连接器。
结构特征 一体化不锈钢圆筒结构，前端蓝宝石光学窗口对准燃烧火焰区域。 外壳侧面集成水冷进出接口，用于通入冷却水降温。 后端为 MIL 航空快速连接器，用于信号与供电接线。 内部光学腔隔离传感芯片与高温烟气，光学窗口过滤非紫外波段光线。 3/4 英寸 NPT 螺纹安装底座，直接拧入燃烧器安装套管。 内部电路完全密封，粉尘、烟气无法进入传感器内部。
工作原理 火焰燃烧释放紫外辐射光线，紫外光穿过蓝宝石光学窗口照射至碳化硅光电二极管。光电二极管将紫外光强度转换为对应电信号，内部信号调理电路转换为 4-20mA 模拟电流输出。火焰存在时输出对应强度电流；火焰熄灭，紫外辐射消失，输出电流下降，后端燃烧安全控制器识别信号变化，触发燃料切断保护联锁。内置自检电路持续监测传感芯片与电路故障，硬件异常时输出故障信号。
安装要求 通过 3/4 英寸 NPT 螺纹，将传感器固定在燃烧器预留安装套管，保证光学窗口对准火焰区域。 接入冷却水回路，检查水冷管路无渗漏，高温工况必须投入水冷。 连接 MIL 航空连接器，按照引脚定义接入 24V 供电和 4-20mA 信号线缆。 线缆使用屏蔽电缆，屏蔽层单点接地。 安装完成后，进行火焰模拟测试，验证有火、熄火状态下信号变化。 调整安装角度，保证光路无遮挡，避开燃烧器高温固体遮挡物。
使用注意事项 定期清洁前端蓝宝石光学窗口，清除积碳、油污，积碳会阻挡紫外光造成误报。 水冷回路必须保证冷却水持续流通，高温工况断水冷会烧毁传感器。 不可碰撞、敲击光学窗口，蓝宝石窗口破裂传感器失效。 使用屏蔽电缆布线，远离大功率变频器、高压电缆，降低电磁干扰。 拆卸传感器前，停止燃烧系统，等待传感器充分降温。 定期校验火焰检测回路，按照机组维护周期做熄火保护联动试验。 传感器存放避免剧烈震动，保护内部精密光电元件。
