描述

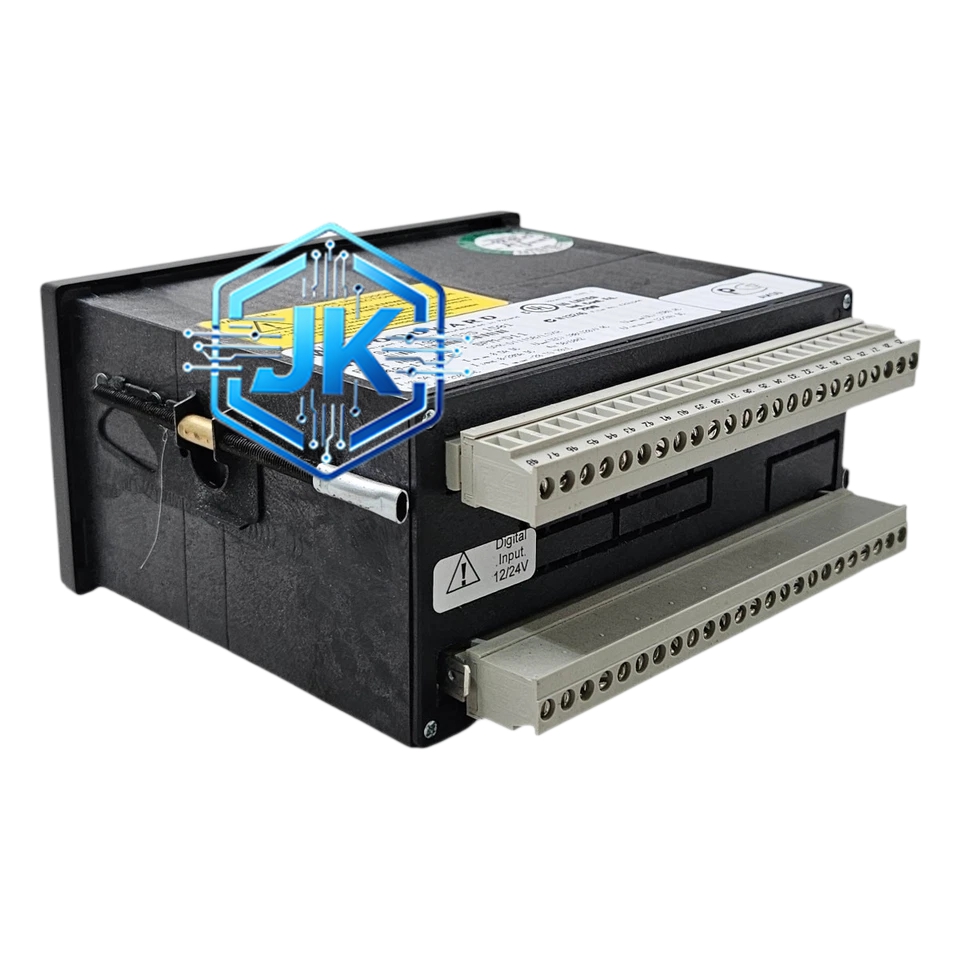

Woodward SPM D11
技术规格：
- 控制器型号：SPM D11
- 处理器：16位微处理器，采样周期 20ms
- 同步精度：频率差 ≤ ±0.05Hz，相位差 ≤ ±5°，电压差 ≤ ±5%
- 电压输入：2PT，0~500V AC
- 合闸输出：1组无源继电器（250VAC/5A）
- 数字量输入：4路DI
- 数字量输出：2路DO
- 通信接口：RS-485（Modbus RTU），无CAN总线
- 供电电压：24VDC
- 工作温度：-10°C ~ +55°C
- 防护等级：IP20（柜内安装）
- 安装方式：DIN导轨安装
- 尺寸：约 90mm × 80mm × 50mm
功能特点：
- 经典稳定：16位处理器经过二十多年市场验证，故障率极低
- 独立工作：可独立完成自动同步并网，也可作为主控制器的从模块
- RS-485通信：支持Modbus RTU，可接入简单SCADA系统
- LED指示：2个LED指示同步状态和运行状态
- 参数简单：仅需设置频率差、相位差、电压差三个阈值
工作原理：
通过2PT采集两路电源电压，16位MCU每20ms计算一次频率差和相位差。当三个同步条件满足时，驱动继电器合闸。由于采样周期较长（20ms），合闸提前角需设置较大的裕量。
应用场景：
- 老旧船舶发电机并车（大量在役）
- 小型工厂双路供电切换
- 作为EASYGEN主控制器的同步扩展模块
- 通信基站备用电源切换
安装要求：
- DIN导轨安装，左右各留5mm空间
- RS-485通信距离不超过800m
- PT二次侧接地电阻 ≤ 4Ω
使用注意事项：
- 该型号已逐步被D2系列替代，但仍在大量使用中
- 备件建议提前储备（停产风险）
- 每6个月进行一次同步测试
