描述

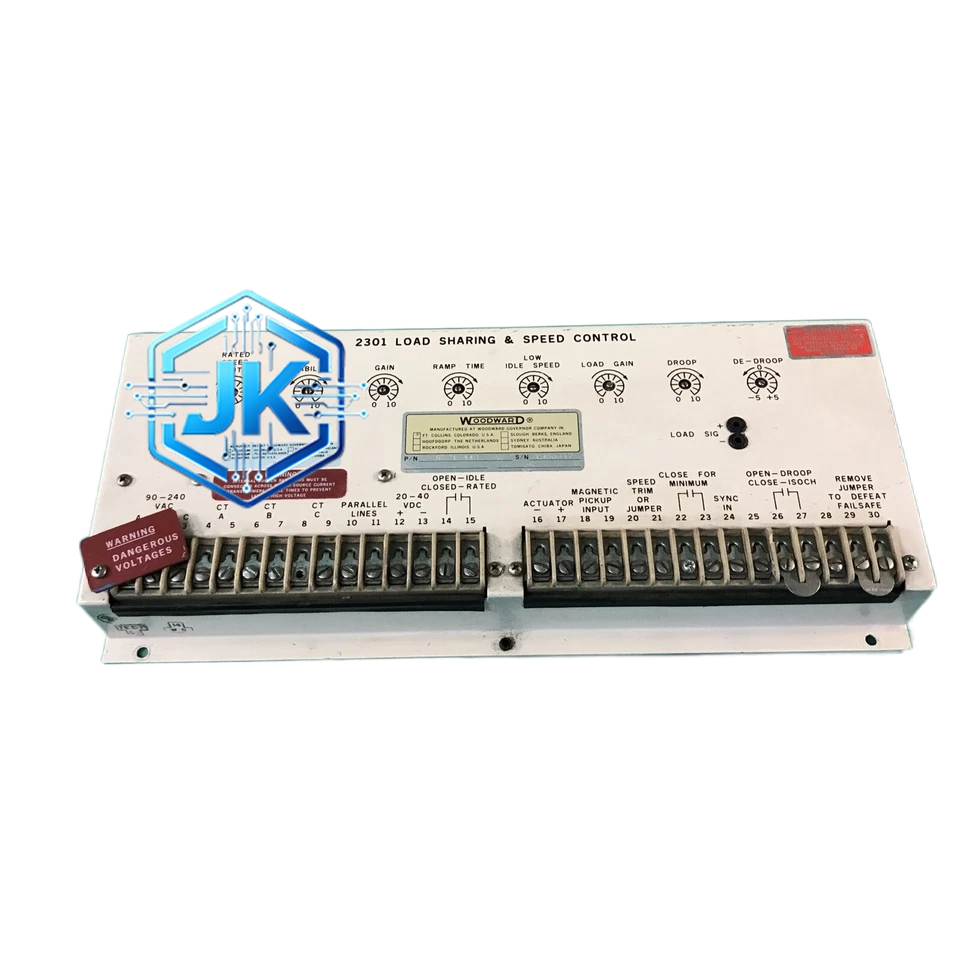

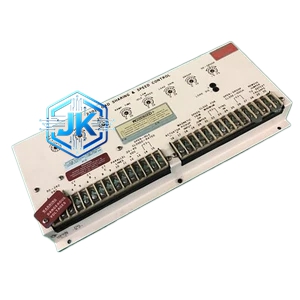

Woodward 8271-442
技术规格：
- 控制模式：等时（Isochronous）/ 有差（Droop 2%/4%/5% 可选）
- 转速设定范围：0～3600 RPM
- 模拟输入：6 路（转速信号 + 4 路辅助信号）
- 模拟输出：2 路（4～20mA，主输出 + 备用输出）
- 数字输入：10 路（无源触点）
- 数字输出：8 路继电器（1A/250VAC）
- 通信：RS-485 / Modbus RTU
- 电源：24VDC 或 85～265VAC
- 尺寸：约 145mm × 145mm × 60mm
功能特点：
- 专注于转速调节，内置高精度转速环 PID 控制器
- 支持转速微调功能，可在运行中 ±5% 范围内微调设定转速
- 具备转速偏差报警功能，偏差超限时发出报警继电器
- 转速信号输入支持磁电式和霍尔式两种传感器
- 内置转速波动抑制功能，有效滤除负载突变引起的转速波动
- 软启动/软停机斜坡时间独立设定
- 面板 LED 数码管同时显示设定转速和实际转速
应用场景：
恒定转速运行的工业压缩机、恒速驱动的发电机组、船用辅机转速控制、风机恒速运行控制、作为 8440 并联系统的从机调速模块。
性能参数：
- 转速控制精度：±0.05% 额定转速
- 稳态转速偏差：≤±0.05%
- 瞬态转速偏差：≤±0.3%
- 响应时间：小于 60 ms
- 工作温度：-25℃～+65℃
- 防护等级：IP54
材质构成：
- 外壳：冷轧钢板喷塑
- PCB：FR-4 双面板，三防涂层
- 端子：阻燃 PA66，紫铜镀镍
工作原理：
采集转速传感器信号，与设定值比较后经高精度 PID 运算输出 4～20mA 信号驱动执行器。转速微调功能通过叠加一个小幅修正量实现运行中的无级调速。
安装要求：
- 与 8271-652 相同，面板开孔 138mm × 138mm
- 转速传感器信号线使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 转速微调功能使用时需注意不要超出执行器行程范围
- 每 3000 小时校准一次转速设定值
