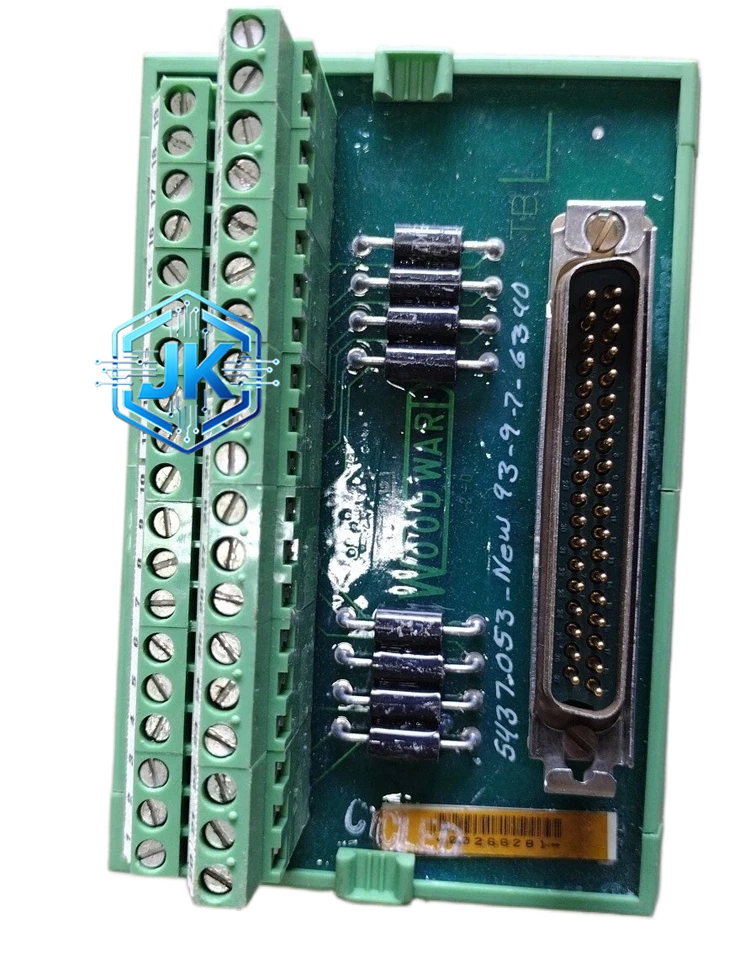

Woodward 5437-053
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1Hz-10kHz，对应转速 60-60000 RPM，也兼容霍尔传感器
- 转速精度：±0.1% 额定转速
- 控制输出：继电器输出（无源触点，最大 5A/250VAC）+ 4-20mA 模拟输出
- 供电电压：24VDC ±10%，功耗约 4W
- 数字输入：6 路（干接点 / 24VDC 可选）
- 数字输出：3 路（继电器，无源触点）
- 模拟输入：2 路（4-20mA 或 0-10V）
- 模拟输出：1 路（4-20mA）
- 通讯接口：RS-485，支持 Modbus RTU 协议
- 防护等级：IP54（面板安装时）
- 工作温度范围：-25°C 至 +65°C
- 存储温度范围：-40°C 至 +85°C
- 控制周期：20ms
功能特点：
- 转速调节精度达到 ±0.1%，是早期模拟控制器的两倍
- 内置负荷限制功能，可独立设置最大负荷百分比（如 80%）和最小负荷百分比（如 20%）
- 内置加速率限制（Ramp Rate Limiter），防止机组快速加载导致涡轮叶片热应力过大而产生裂纹
- 内置减速率限制，防止甩负荷时转速飞升导致超速跳闸
- 支持温度补偿功能，根据环境温度传感器信号自动修正转速设定值，确保高温天气下机组不会因设定值漂移而超速
- 支持远程监控与参数修改，可通过 RS-485 上位机软件进行配置
- 具备故障自诊断功能，可记录最近 30 次报警事件及代码
- 支持可编程保护逻辑，用户可自定义跳闸条件与延时时间（如振动高跳闸延时 3 秒）
应用场景：
分布式能源燃气轮机发电机组、工业压缩机驱动系统、小型柴油发电机组并网控制、工业燃气锅炉控制、海上平台辅助燃气轮机、油田伴生气发电
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1.5% 额定负荷
- 甩负荷转速上升率：小于 10%（典型值）
- 稳态误差：小于 0.1%
- 频率响应带宽：0-20Hz
材质构成：
- 外壳：铝合金 ADC12 压铸，表面阳极氧化处理，耐腐蚀
- 面板：304 不锈钢拉丝处理
- PCB 板：FR-4 四层板，覆有三防漆（Conformal Coating），防潮防尘防盐雾
- 端子排：铜合金 H62 镀镍，接触电阻小于 5mΩ
- 连接器：标准插拔式端子，支持免工具接线
结构特征：
- DIN 导轨安装（35mm 标准导轨）
- 前面板可快速拆卸，便于现场接线与维护
- 端子排为模块化插拔式设计，支持快速更换
- 尺寸约为 144mm × 127mm × 95mm（宽×高×深）
- 重量约 0.6kg
工作原理：
控制器通过磁电传感器采集发动机飞轮齿圈的转速脉冲信号，经内部频率/电压转换电路后与设定转速比较。偏差信号经数字 PID 运算后，输出 4-20mA 信号至执行机构（如燃油调节阀伺服电机或电液伺服阀），同时通过继电器输出实现启停控制与报警输出。温度传感器信号经查表补偿算法修正后参与转速设定值计算，确保不同环境温度下转速稳定在设定值 ±0.1% 以内。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 转速传感器信号线需使用屏蔽双绞线（如 RVSP 2×0.75），屏蔽层在控制器端单端接地
- 继电器输出负载不超过额定值（5A/250VAC，阻性负载）
- 避免安装在有腐蚀性气体（如 H₂S、SO₂）的环境中
- 接地电阻小于 4Ω
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件进行参数设置，包括转速设定值、加速率、负荷限制等
- 转速传感器安装间隙需严格按照手册要求（通常为 0.5-1.0mm），间隙过大会导致丢脉冲
- 定期检查继电器触点状态，建议每 2 年更换一次
- 通讯线需在总线两端各加 120Ω 终端电阻，否则通讯不稳定
- 避免在强电磁干扰环境（如变频器旁 30cm 内）安装
