描述

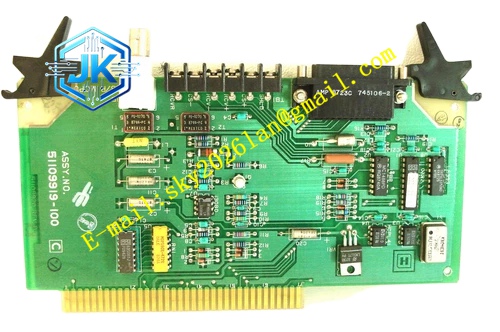

Honeywell 51109919-100
技术规格
- 适配系统：Honeywell TDC3000 LCN 网络节点（NIM、HM）
- 核心处理器：定制 32 位 LCN 专用处理器
- 板载内存：板载 SRAM 运行内存，配套外接存储
- 背板总线：LCN 节点内部并行背板总线
- 供电：5VDC、12VDC 背板供电
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 执行 LCN 节点核心运算，处理 LCN 总线接收的全部报文，完成报文解析、路由转发、数据缓存。管理节点内部任务调度，区分网络通讯任务、报警处理任务、历史数据缓存任务。板载硬件错误检测电路，实时监测处理器、内存、总线访问故障，故障时锁存故障代码。面板 LED 指示灯，指示电源、运行、LCN 通讯、故障状态。内置非易失性存储器，存储节点配置参数、LCN 地址、任务调度参数。支持节点热重启，在不中断 LCN 主干网络的前提下完成节点重启。和配套 LCN 接口板协同工作，完成 LCN 网络全部数据交互。
应用场景 TDC3000 NIM 网络接口模块主控板 TDC3000 HM 历史站节点主控板 石化装置 LCN 网段历史数据存储节点 炼油厂 LCN 主干网络网关节点 电厂存量 TDC3000 系统 LCN 节点备件替换
性能参数
- 平均无故障时间：700000 小时
- 静电抗扰：8kV 接触放电
- 任务调度周期：最小 1ms
- 内存故障检出覆盖率：97%
- 节点重启恢复时间：小于 3 秒
材质构成 FR4 阻燃多层三防 PCB 板 定制 32 位处理器芯片、SRAM 高速缓存芯片 总线控制逻辑芯片、地址译码芯片 电源稳压回路、TVS 浪涌保护器件 镀金背板连接器，对接节点机架背板 金属面板、插拔拉手、状态 LED 指示灯组件
结构特征 TDC3000 标准长卡竖插外形，正面金属插拔拉手，边缘防呆缺口，防止反向插装。背板镀金触点分区排布，电源、地址、数据总线引脚独立分区。高速处理器走线做阻抗匹配，降低信号串扰。面板 LED 分区，分别指示电源、运行心跳、LCN 通讯、硬件故障。卡件锁紧卡扣固定在机架槽位，抵抗机柜振动。
工作原理 板卡上电后执行完整自检，初始化处理器、内存、总线接口，读取节点配置参数，向 LCN 网络发送节点注册报文。持续接收 LCN 接口板转发的总线报文，按照报文类型分类处理，路由转发或者本地缓存。按照任务优先级调度内部程序，处理报警、历史数据、节点交互指令。板内硬件电路持续监测内存读写、处理器状态，出现内存读写错误、处理器异常时，停止业务处理，点亮故障指示灯，锁存故障代码。
安装要求 佩戴防静电手环，将板卡插入 LCN 节点机架指定主控槽位，扣紧拉手锁扣。确认配套 LCN 接口板正常在位，背板触点清洁无氧化。在 TDC3000 工程师软件下载节点配置，分配 LCN 节点地址。上电等待自检完成，运行心跳灯持续闪烁代表正常运行。节点机架保持通风，避免高温造成处理器异常。更换板卡前，备份节点全部配置与历史数据。
使用注意事项 板卡内存对静电敏感，全程防静电操作，静电会造成内存永久性损坏。更换板卡后，必须重新下载节点配置，配置不会保存在板卡内。节点运行期间，禁止热插拔本主控板，热插拔会造成节点离线。出现心跳灯停止闪烁，优先检查背板供电，再更换板卡。本卡件必须和对应版本固件匹配，固件版本不兼容会自检失败。
