描述

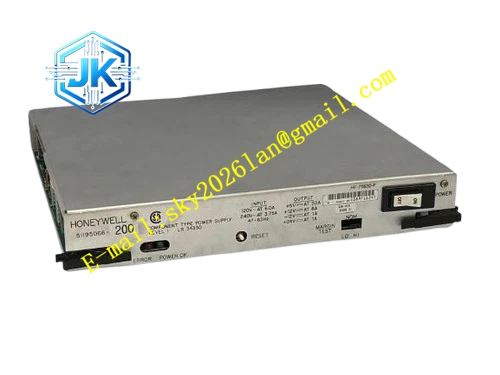

Honeywell 51195066-200
技术规格
- 输入电压：120VAC / 240VAC 宽幅自适应
- 输入频率：47Hz ~ 63Hz
- 主输出：24VDC，额定输出电流 8.75A；辅助输出 5.25A
- 转换效率：≥95%
- 输出纹波：≤50mV 峰峰值
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
- 安装形式：TDC3000 机架竖插式电源模块
功能特点 宽交流输入自适应，自动识别 120VAC 和 240VAC 输入，无需人工跳线切换。多路稳压直流输出，为机架内 LCN 板卡、I/O 卡件、通讯板卡提供 5VDC、12VDC、24VDC 稳定电源。内置过压保护、过流保护、短路保护、过热保护，故障时自动锁存输出，保护后端所有 DCS 板卡。面板 LED 指示灯，指示输入电源、输出正常、故障告警状态。支持冗余并联均流，两台同型号电源并联，负载均分，单台故障时另一台承载全部负载，不中断机架供电。内置风扇散热结构，温控调速，降低待机噪音。故障状态锁存，故障排除后自动恢复输出。
应用场景 TDC3000 NIM LCN 节点机架供电单元 TDC3000 HPM 高性能管理站机架供电 石化装置 TDC3000 控制柜冗余电源 电厂锅炉辅机 DCS 机架电源备件 油气站场存量 TDC3000 控制系统供电模块
性能参数
- 平均无故障时间：850000 小时
- 输出稳压精度：±1%
- 过热保护触发阈值：80℃
- 短路保护响应时间：小于 1ms
- 并联均流误差：≤5%
材质构成 金属镀锌外壳，内部绝缘隔离结构 高频开关变压器、功率 MOS 管、整流桥堆 PFC 功率因数校正电路、稳压反馈控制芯片 铝制散热鳍片、温控散热风扇 保险丝、压敏电阻、TVS 防雷浪涌保护器件 输出端子排、电源状态 LED 指示灯组件
结构特征 TDC3000 机架标准竖插模块外形，正面设置金属拉手，方便拆装。外壳带散热格栅，内部风道配合风扇形成强制风冷。内部高低压区域隔离，高压输入侧和低压输出侧物理隔离，提升安全等级。面板 LED 分区标识，区分输入有电、输出正常、故障告警。输出端子在模块背部，对接机架背板供电母线。
工作原理 交流输入进入电源模块，经过 EMI 滤波、整流、PFC 校正后送入高频开关变换电路，高频变压器降压，次级整流滤波，输出稳定多路直流电压。反馈回路持续采集输出电压、电流，动态调节开关占空比，维持输出稳压。内置温度传感器监测模块内部温度，温度超标触发过热保护，切断输出。输出回路出现短路、过流，保护电路瞬时锁存输出，避免烧毁后端 DCS 板卡。冗余并联模式下，均流电路自动分配两台电源负载。
安装要求 佩戴防静电手环，将电源模块插入 机架电源槽位，扣紧拉手锁扣。交流输入线缆按照规范接入，做好接地保护，接地端子可靠连接机柜保护地。冗余配置时，两台电源分别接入两路独立交流供电回路。上电前测量输入电压，确认电压在额定范围。上电后确认输出正常指示灯点亮，使用万用表测量各路输出电压，核对参数。机柜风道保持通畅，不要遮挡电源散热格栅。
使用注意事项 模块内部带有高压，禁止在带电状态下拆开外壳。冗余并联必须使用同型号、同批次电源模块，不同型号无法正常均流。定期清理散热格栅和风扇积灰，积灰会造成散热不良、过热保护。输出回路严禁超载，负载总电流不能超过模块额定输出电流。电源故障锁存后，需要断开输入交流电，等待冷却复位后才能恢复输出。
