描述

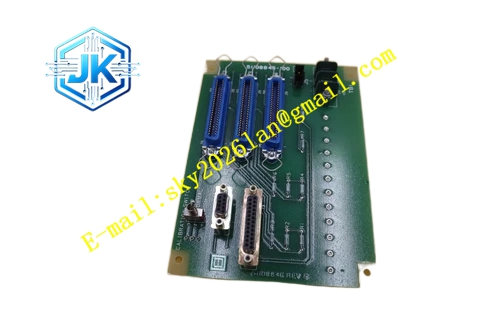

Honeywell 5141291-100
技术规格
- 适配系统：Honeywell TDC3000 UCN 子网、HPM 控制器
- 总线类型：UCN 通用控制网络差分总线
- 通讯速率：5Mbps
- 总线介质：差分双绞线
- 背板供电：5VDC、12VDC
- 工作环境温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
- 机架形式：HPM 机架竖插卡件
功能特点 完成 UCN 差分信号的接收、解码、校验，将 UCN 报文转换为 HPM 背板并行数据。接收 HPM 处理器下发数据，编码后驱动发送至 UCN 差分总线，遵循 UCN 令牌传递总线协议。硬件级报文 CRC 校验，识别错误报文，自动丢弃损坏报文，不传递错误数据至 HPM 处理器。板载独立看门狗，监测总线收发状态，总线中断时触发故障告警。面板 LED 指示电源、UCN 链路、数据收发、故障状态。支持 UCN 令牌超时检测，总线令牌丢失时快速上报故障。支持总线隔离，单块接口板故障不会造成整条 UCN 总线瘫痪。板载事件缓存，记录令牌丢失、报文错误、链路中断日志。
应用场景 石化装置 HPM 控制器 UCN 总线接入机柜 炼油厂加热炉 HPM 节点 UCN 通讯单元 电厂锅炉辅机 TDC3000 HPM 控制器 UCN 接口 油气集输站场 HPM 控制器 UCN 子网通讯备件 存量化工装置 UCN 总线扩容、故障替换项目
性能参数
- 平均无故障时间：720000 小时
- 静电抗扰：8kV 接触放电
- 报文转发延迟：小于 150μs
- 令牌丢失检出时间：小于 200ms
- 单 UCN 网段支持最大 HPM 节点数量：32 个
材质构成 FR4 阻燃多层敷铜板，三防涂层防护 UCN 差分收发芯片、令牌协议 FPGA 逻辑芯片 差分信号隔离变压器、信号滤波网络 TVS 静电、浪涌保护器件 镀金背板连接器，对接 HPM 机架背板 金属面板、插拔拉手、状态 LED 指示灯组件 差分双绞线接线端子
结构特征 HPM 标准竖插卡件外形，正面金属插拔拉手，边缘防呆缺口，防止反向插装。背板镀金触点分区排布，电源、背板数据、诊断信号引脚独立分区。UCN 差分信号走线做受控阻抗设计，保证差分信号完整性，和数字逻辑电路屏蔽隔离。面板 LED 分区，分别指示电源、链路激活、数据收发、故障状态。卡扣锁紧后和机架背板紧密贴合，抵御振动造成接触不良。
工作原理 板卡上电自检，初始化 UCN 收发电路，参与 UCN 总线令牌轮询。当总线令牌流转至本 HPM 节点，板卡获得总线发送权限，将 HPM 处理器待发送报文编码发送至 UCN 差分总线。其他节点下发报文经由差分端子送入板卡，经过隔离、解码、CRC 校验，校验通过后转发给 HPM 处理器。板卡持续监测令牌信号，令牌长时间未收到，判定总线故障，点亮故障指示灯并上传告警至 TDC3000 工程师站。
安装要求 佩戴防静电手环，插入 HPM 机架指定槽位，扣紧拉手锁扣。UCN 差分双绞线接入卡件端子，差分双绞线严格按照 A/B 线序对接，屏蔽层机柜侧单点接地。在 TDC3000 软件配置 HPM UCN 节点地址、令牌超时参数。上电自检，确认链路指示灯常亮，数据灯周期性闪烁。UCN 双绞线和动力电缆分开桥架敷设，避免强电磁干扰。总线两端按照规范配置 UCN 终端电阻。
使用注意事项 UCN 差分 A/B 线序不可接反，线序颠倒会造成完全通讯中断。UCN 总线终端电阻必须按照规范配置，缺少终端电阻会造成信号反射、随机丢包。禁止带电插拔 UCN 通讯线缆，带电插拔会击穿差分收发芯片。出现间歇性通讯故障，优先检查双绞线屏蔽、终端电阻，再更换板卡。本板卡仅适配 TDC3000 原生 UCN 总线，不兼容 FTE 以太网。
