描述

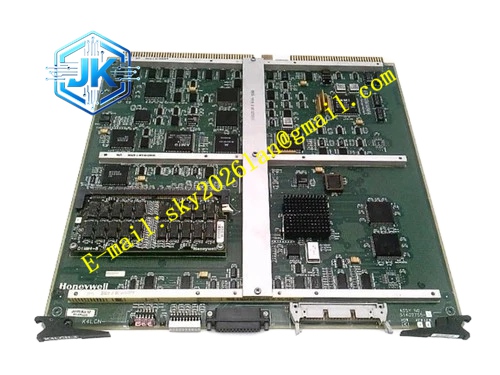

Honeywell 51400808-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS NIM 网络接口模块
- 监测信号：电源电压、LCN 链路幅值、UCN 差分信号、板卡心跳信号、保险状态
- 背板供电：5VDC，由 NIM 电源接口子卡供给
- 故障代码输出：并行数字诊断信号上传主控板
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 并行采集 NIM 四路供电支路电压、LCN 总线信号幅值、UCN 差分信号质量、各子板心跳信号、保险丝通断状态，持续对比阈值判定硬件故障。故障发生时锁存故障代码，区分故障位置，包含电源支路故障、LCN 链路故障、UCN 链路故障、存储板故障、主控板心跳丢失。面板多位 LED 数码管，直接显示故障代码，现场无需工程师站即可快速识别故障类型。故障信息实时上传 NIM 主控板，推送至系统报警画面。硬件独立看门狗，自身故障时生成独立告警。
应用场景 石化装置 NIM 节点故障定位诊断备件替换 炼油厂 TPS 系统 NIM 通讯异常故障排查硬件 电厂锅炉辅机 TDC3000 NIM 诊断回路备件 油气集输站场 NIM 节点远程状态监测备件 存量化工装置 NIM 故障代码读取硬件替换
性能参数
- 平均无故障时间：770000 小时
- 静电抗扰等级：8kV 接触放电
- 故障检出响应时间：小于 50ms
- 故障代码锁存保持时间：断电前持续保存
材质构成 FR4 阻燃多层三防 PCB 板 多通道电压采样芯片、比较逻辑芯片 硬件看门狗芯片、故障锁存寄存器 ESD 静电防护器件、滤波网络 镀金板间连接器，对接 NIM 各子卡与主控板 金属定位支架、故障数码管与状态 LED 组件
结构特征 NIM 机架专用子卡外形，板卡边缘多组镀金采样连接器，分别对接电源子卡、LCN 接口板、UCN 接口板、存储器板、主控板。PCB 采样走线做隔离处理，避免采样信号被总线噪声干扰。板卡设置防呆缺口，防止反向插装。正面数码管分区显示故障代码，配套状态指示灯。
工作原理 板卡内部多路采样电路持续采集 NIM 全部硬件测点信号，和预设阈值对比，信号超出阈值判定故障，锁存对应的故障编码。数码管实时展示故障代码，同时将故障编码并行发送至 NIM 主控板，主控板转发报警信息至工程师站。故障消除后，新的采样信号恢复正常，故障标记自动清除。
安装要求 佩戴防静电手环，断电后将诊断子卡插接在 NIM 机架诊断扩展槽位，确认所有采样连接器对位咬合。上电后核对数码管无故障代码，所有状态指示灯正常。在工程师站开启 NIM 硬件诊断日志功能，读取诊断板上报的故障信息。
使用注意事项 采样线缆连接器松动会造成误报故障，更换板卡后必须检查全部采样对接端子。该卡件仅做故障监测，不参与报文转发、路由控制，损坏不会直接中断跨网段通讯，但会丢失故障告警信息。静电会造成采样通道漂移，操作全程防静电。
