描述

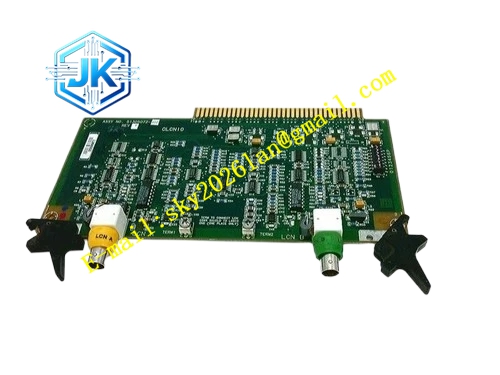

Honeywell 51305072-400
技术规格
- 适配系统：Honeywell TDC3000 K2LCN IOP 处理器
- 输入通道：16 路独立模拟输入通道
- 输入信号类型：4-20mA DC、1-5V DC
- ADC 模数转换分辨率：16 位
- 转换精度：±0.18% 满量程
- 背板总线：K2LCN IOP 并行 I/O 背板总线
- 背板供电：5VDC、24VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 十六路通道独立模数转换，通道之间电气隔离，单通道故障不干扰其余通道采集流程。板载硬件回路诊断，实时检测回路开路、短路、超量程故障，故障信息实时上传 IOP 处理器。单通道独立组态量程，工程师站可配置不同工艺量程适配压力、液位、流量、温度变送器。内置多级数字滤波，滤除现场高频电磁干扰与信号毛刺。面板分区 LED 指示灯，独立指示电源、总线通讯、通道故障状态。支持冗余 IOP 机架热插拔，在线更换卡件不中断其余控制回路。支持零点、满量程软件校准，无需硬件电位器调节。
应用场景 石化装置常规变送器 4-20mA、1-5V 信号采集 炼油循环水、污水系统模拟参数采集 电厂辅机非智能变送器模拟信号采集 不需要 HART 协议的常规流量、液位采集回路 老旧化工装置 K2LCN IOP 系统 AI 卡备件替换
性能参数
- 平均无故障时间：790000 小时
- 静电抗扰等级：8kV 接触放电
- 单通道模数转换周期：90ms
- 通道隔离耐压：1500VAC
- 超量程检出响应时间：小于 75ms
材质构成 FR4 普通 PCB 板，无三防 conformal 涂层 16 位 ADC 模数转换芯片阵列、总线逻辑芯片 光电隔离器件，隔离现场模拟回路与背板数字电路 精密采样电阻、RC 滤波网络、TVS 浪涌保护二极管 镀金背板连接器，对接 K2LCN IOP 机架背板总线 金属面板、插拔拉手、状态 LED 指示灯组件 配套 IOTA 底座为阻燃 ABS 外壳，螺丝压紧式接线端子
结构特征 K2LCN IOP 标准竖插卡件外形，正面配置金属插拔拉手，边缘设置防呆缺口，防止反向插装烧毁硬件。背板镀金触点分区排布，电源引脚、数据总线引脚独立分区。十六路模拟输入通道独立隔离电路，模拟地与数字地分开走线，降低数字噪声对模拟信号的干扰。卡件与 IOTA 端子底座分离，底座固定在机柜端子侧，卡件可单独插拔更换。面板 LED 分区排布，分别指示总线状态与通道故障。
工作原理 现场变送器 4-20mA 或者 1-5V 信号经由 IOTA 底座端子送入卡件，经过隔离、滤波电路后送入 ADC 转换芯片，将连续模拟信号转换成数字量。卡件对转换结果做数字滤波处理，对比组态量程判定是否超量程，同时检测回路电流判定开路短路故障。处理完成的数字数据打包，通过 K2LCN 背板总线发送至 IOP 处理器。处理器下发校准指令时，卡件执行零点、满量程校准，修正采样偏差。
安装要求 佩戴防静电手环，将 51305072-400 卡件插入 IOP 机架 I/O 槽位，配套 IOTA 底座预先固定在机柜端子排侧。现场变送器使用屏蔽双绞线接入 IOTA 端子，屏蔽层仅在控制柜侧单点接地。在 TDC3000 工程师软件中配置每一路通道量程、滤波参数、报警阈值。上电后使用标准毫安 / 电压信号源校验通道采集精度。模拟信号线缆远离大功率动力电缆、变频器电缆，分开桥架敷设。
使用注意事项 禁止向通道接入超过 30V 的高压信号，高压会烧毁通道隔离电路。长距离模拟回路必须使用屏蔽双绞线，屏蔽层不可两端接地。回路短路会触发通道过载保护，故障排除后自动恢复采集。热插拔操作仅在冗余 IOP 配置下执行，非冗余 IOP 机架更换卡件需要停机。定期执行通道校准，消除长期使用带来的采样漂移。本版本无三防涂层，不可用于高腐蚀、高凝露的机柜环境。
