描述

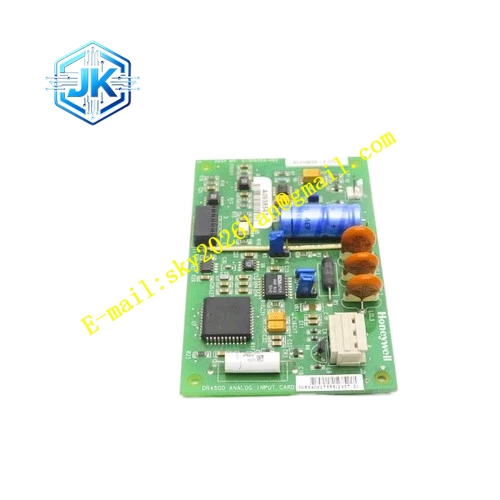

Honeywell 51304913-100
技术规格
- 适配系统：Honeywell TDC3000 K2LCN IOP 全系列 I/O 卡件
- 信号适配：模拟量 4-20mA/1-5V、数字量 24VDC 干接点信号
- 端子类型：螺丝压紧式接线端子
- 绝缘耐压：1500VAC
- 背板供电：由 I/O 卡件侧提供回路供电
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 将现场多芯线缆信号分路转接至对应 I/O 卡件通道，每一路信号独立端子，方便现场接线、拆线、回路校验。内置独立限流保护、TVS 浪涌抑制器件，吸收现场线缆感应浪涌，保护后端 I/O 卡件芯片。端子分区布局，模拟信号端子、数字信号端子物理分隔，降低信号串扰。支持单回路独立断开，检修回路时无需拔出 I/O 卡件。板载回路状态采样点，配合 I/O 卡件完成回路故障诊断。端子标识清晰，对应通道编号，便于运维人员核对回路。
应用场景 K2LCN IOP 模拟量输入卡配套端子转接 K2LCN IOP 模拟量输出卡阀门定位器线缆转接 K2LCN IOP 数字量输入开关反馈信号转接 K2LCN IOP 数字量输出电磁阀、继电器驱动回路转接 老旧 K2LCN IOP 端子底座老化、端子氧化更换
性能参数
- 平均无故障时间：840000 小时
- 静电抗扰等级：8kV 接触放电
- 端子最大承载电流：0.5A 单路
- 端子接触电阻：小于 10mΩ
- 浪涌抑制响应时间：小于 1ns
材质构成 FR4 阻燃 PCB 基板 铜合金加厚导电端子、螺丝压紧组件 TVS 浪涌抑制二极管、RC 吸收回路 隔离绝缘垫片、标识丝印层 镀金对接连接器，对接上方 I/O 卡件 阻燃 ABS 外壳框架，端子防护盖板
结构特征 IOP 机架底部固定安装结构，横向排布，上方对接 I/O 卡件，前端露出接线端子。端子按通道顺序整齐排列，模拟区、数字区物理隔离。板卡设置防呆定位柱，保证和 I/O 卡件精准对位，不会错位插接。配套透明防护盖板，防止运维人员误触碰带电端子。对接触点镀金处理，降低长期氧化带来的接触不良。
工作原理 现场仪表线缆接入前端螺丝端子，信号经由板内走线、保护电路，通过顶部镀金连接器向上传递至对应的 I/O 卡件。卡件下发或者采集的信号经由本板转接至现场回路。浪涌、高压脉冲到达端子时，TVS 器件快速钳位电压，泄放浪涌能量，阻止高压冲击传递至 I/O 卡件内部电路。板内走线按照信号类型分区，减少模拟信号与数字信号之间的电磁串扰。
安装要求 断电后将接口板固定在 IOP 机架端子槽位，锁紧固定螺丝。确认上方 I/O 卡件和本板连接器完全咬合。按照图纸将现场线缆接入对应通道端子，拧紧螺丝，保证导线压接牢固。模拟信号线缆屏蔽层在控制柜侧单点接地。接线完成后盖上端子防护盖板，上电前使用万用表逐路核对通断与信号极性。
使用注意事项 接线时区分信号极性，电流、电压信号极性接反会造成采集异常。端子螺丝必须压紧，导线虚接会造成信号漂移、间歇中断。禁止在端子上接入超过 30V 的外部高压。潮湿环境定期清理端子积灰，积灰会造成爬电短路。端子氧化、烧蚀后直接更换本板，不可继续带病运行。
